К настоящему типу относятся плотномеры-вискозиметры двух моделей:

• - модель 1ХХ не оснащена жидкокристаллическим дисплеем, манипуляции по настройке и диагностике могут проводиться при помощи кнопок и двухцветного светодиода. Обеспечивает один канал выходного сигнала. Основным средством настройки и диагностики являются цифровые интерфейсы HART или RS-485;

• -  модель 4ХХ оснащена жидкокристаллическим дисплеем и кнопками, позволяющими производить операции контроля, настройки и калибровки плотномера-вискозиметра. Обеспечивает одновременно до трёх каналов выходного сигнала.

В наименовании модели «ХХ»: первый «Х» равен 0, второй «Х» может принимать целое значение от 0 до 2 для модели 1ХХ и от 0 до 3 для модели 4ХХ.

Плотномеры-вискозиметры выпускаются в различных исполнениях. Исполнения плотномеров-вискозиметров обозначают следующим образом:

• 1 - Измеряемые параметры (П, В);

• 2 - Погрешность измерения (А, Б, В, Г, Д);

• 3 - Исполнение (в соответствии с таблицей А.2 РЭ);

• 4 - Вид взрывозащиты (0, Ex, Вн);

• 5 - Диапазон измерения плотности, кг/м³ (1, 2, 3);

• 6 - Заводские диапазоны калибровки вязкости, мПа^с (0, 1, 2, 3, 4);

• 7 - Тип выходного сигнала (RS, 420, 420H);

• 8 - Материал и покрытие смачиваемой части (A, C, D, E, F, G, H, T, U, V, X, )

• 9 - Тип ввода кабеля (в соответствии с таблицей А.2 РЭ);

• 10 - Присоединение (A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q, R, S, Z);

• 11 - Длина погружной части, мм.

Полное описание обозначений приведено в приложении А

РЭ 26.51.52-001-53564978-2023.

Плотномеры-вискозиметры предназначены для работы с вторичной регистрирующей и показывающей аппаратурой, регуляторами и другими устройствами автоматики централизованного контроля, системами управления, работающими с указанными сигналами.

Принцип действия плотномеров-вискозиметров - вибрационный. Плотность исследуемой среды пропорциональна резонансной частоте колебательного контура чувствительного элемента, вязкость - добротности. Измерение температуры проводится с помощью платинового элемента, установленного внутри зонда вибропреобразователя. Метрологические характеристики платинового термометра не нормируются. Электронный блок преобразует измеренное значение резонансной частоты и добротности вибропреобразователя в значения плотности и динамической вязкости. Далее, проводится корректировка полученных значений для снижения дополнительной погрешности от влияния температуры и других факторов, после чего, формируются выходные сигналы (аналогового тока и цифровой), а также отображает на дисплее значение плотности в кг/м³ и/или вязкости в мПа^с.

Конструктивно плотномеры-вискозиметры выполнены в едином корпусе и состоят из первичного преобразователя и электронного блока. Первичный преобразователь представляет собой стальной трубчатый корпус, в котором закреплены жестко соединенный с камертоном пьезопреобразователь и термопреобразователь. Общий вид показан на рисунках 1, 2.

Нанесение знака поверки на средства измерений не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на стенку электронного корпуса для плотномера-вискозиметра модели 1ХХ и на маркировочную табличку корпуса плотномера-вискозиметра модели 4ХХ (рисунок 1, 2) методом лазерной гравировки.

Пломбирование плотномеров-вискозиметров не предусмотрено.

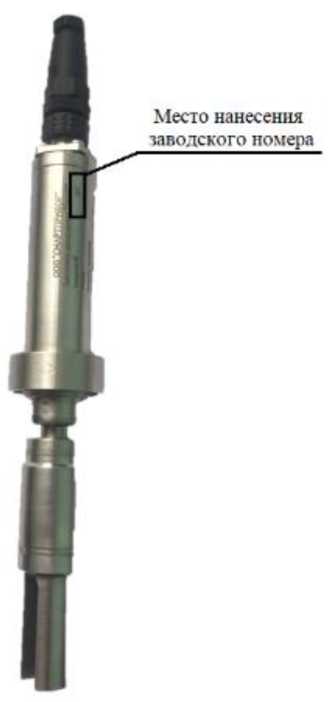

Рисунок 1 - Общий вид плотномера-вискозиметра модели '1ХХ и место нанесения заводского номера

Место нанесения заводского номера

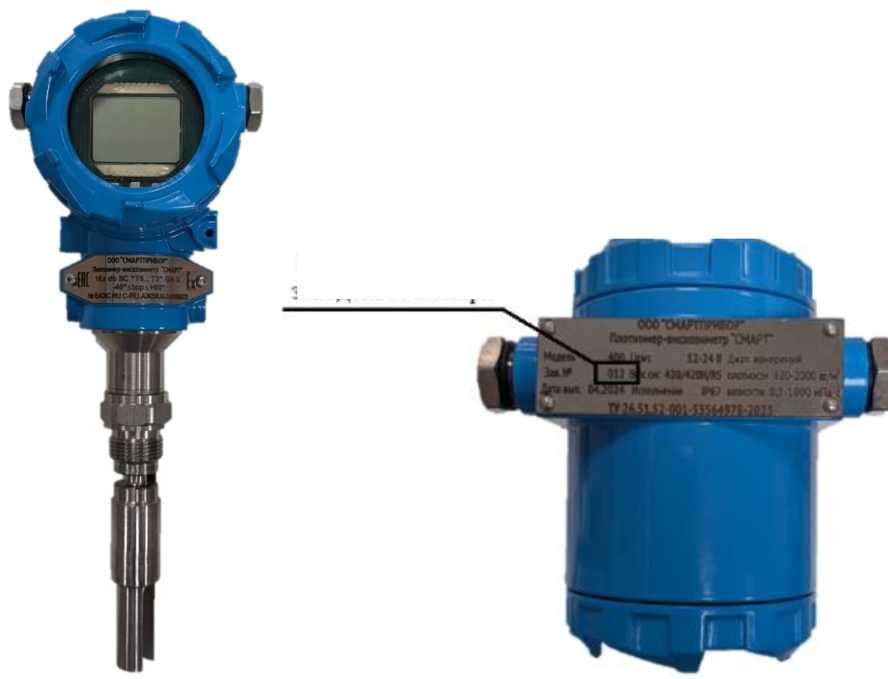

Рисунок 2 - Общий вид плотномера-вискозиметра модели 4ХХ и место нанесения заводского номера

Таблица 5 - Комплектность

Таблица 2 - Метрологические характеристики плотномеров-вискозиметров

Таблица 3 - Технические

Таблица 4 - Показатели надежности
