Сведения о средстве измерений: 94423-25 Преобразователи угловых перемещений

Номер по Госреестру СИ: 94423-25
94423-25 Преобразователи угловых перемещений
(ЛИР-158В)

Назначение средства измерений:
Преобразователи угловых перемещений ЛИР-158В (далее преобразователи) предназначены для измерений угловых перемещений.

сертификация программного обеспечения
Внешний вид. Преобразователи угловых перемещений , http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи угловых перемещений
Рисунок № 1
Внешний вид. Преобразователи угловых перемещений , http://oei-analitika.ru рисунок № 2
Внешний вид.
Преобразователи угловых перемещений
Рисунок № 2
Внешний вид. Преобразователи угловых перемещений , http://oei-analitika.ru рисунок № 3
Внешний вид.
Преобразователи угловых перемещений
Рисунок № 3
Внешний вид. Преобразователи угловых перемещений , http://oei-analitika.ru рисунок № 4
Внешний вид.
Преобразователи угловых перемещений
Рисунок № 4

Общие сведения

Дата публикации - 27.01.2025
Срок свидетельства -
Номер записи - 196210
ID в реестре СИ - 1422880
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Открытое акционерное общество "Специальное конструкторское бюро станочных информационно-измерительных систем с опытным производством" (ОАО "СКБ ИС")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.

Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ

Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№149 от 2025.01.24 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Преобразователи угловых перемещений (ЛИР-158В)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Открытое акционерное общество "Специальное конструкторское бюро станочных информационно-измерительных систем с опытным производством" (ОАО "СКБ ИС")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
91505-24
05.03.2029
Преобразователи угловых перемещений , ЛИР-СИ-158
Открытое акционерное общество "Специальное конструкторское бюро станочных информационно-измерительных систем с опытным производством" (ОАО "СКБ ИС") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
94423-25

Преобразователи угловых перемещений , ЛИР-158В
Открытое акционерное общество "Специальное конструкторское бюро станочных информационно-измерительных систем с опытным производством" (ОАО "СКБ ИС") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год

Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.

По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.

В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.

Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.

Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи угловых перемещений (ЛИР-158В)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Преобразователи угловых перемещений (ЛИР-158В)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение преобразователей предназначено для сбора измерительной информации, обработки и передачи на внешние устройства хранения.

Все программное обеспечение является метрологически значимым.

Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Наименование ПО

«СКИФ»

Идентификационное наименование ПО

недоступно пользователю

Номер версии (идентификационный номер) ПО, не ниже

1.8

Цифровой идентификатор ПО

-


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 10 «Порядок работы» паспорта «Преобразователи угловых перемещений ЛИР-158В. Паспорт».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Локальная поверочной схема для средств измерений плоского угла в диапазоне от 0° до 360°  №  РТ-ЛПС-144-445-2024, утвержденная ФБУ «Ростест-Москва»

от 10.04.2024.

Правообладатель

Открытое акционерное общество «Специальное конструкторское бюро станочных информационно-измерительных систем с опытным производством» (ОАО «СКБ ИС»)

ИНН 7804144076

Юридический адрес: 195009, г. Санкт-Петербург, Кондратьевский пр-кт, д. 2, лит. А Телефон: +7(812) 334-17-72

Факс: +7(812) 540-29-33

E-mail: lir@skbis.ru

Web-сайт: https://skbis.ru

Изготовитель

Открытое акционерное общество «Специальное конструкторское бюро станочных информационно-измерительных систем с опытным производством» (ОАО «СКБ ИС»)
ИНН 7804144076
Адрес: 195009, г. Санкт-Петербург, Кондратьевский пр-кт, д. 2, лит. А
Телефон: +7(812) 334-17-72
Факс: +7(812) 540-29-33
E-mail: lir@skbis.ru
Web-сайт: https://skbis.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru

Правообладатель

Открытое акционерное общество «Специальное конструкторское бюро станочных информационно-измерительных систем с опытным производством» (ОАО «СКБ ИС»)
ИНН 7804144076
Юридический адрес: 195009, г. Санкт-Петербург, Кондратьевский пр-кт, д. 2, лит. А Телефон: +7(812) 334-17-72
Факс: +7(812) 540-29-33
E-mail: lir@skbis.ru
Web-сайт: https://skbis.ru

Конструктивно преобразователи состоят из корпуса и установленных внутри него шпиндельного узла с закрепленным на его роторе измерительным лимбом; считывающей системы, состоящей из светодиодов, индикаторного лимба и фотоприемников; электронной платы, обеспечивающей обработку сигналов, формирование кода и его передачу на внешнее отсчетное устройство.

Для визуализации и последующей обработки применяется модуль интерфейса ЛИР-915-485. Модуль интерфейса ЛИР-915-485 осуществляет счет импульсов, поступающих от преобразователя, преобразует полученную информацию в форму, требуемую для передачи по последовательному каналу стандарта RS485 на персональный компьютер.

Принцип действия преобразователей основан на оптико-электронном сканировании кодовых и инкрементной растровых дорожек измерительного лимба, установленного на роторе преобразователя.

путем считывания комбинаций градаций младшие разряды кода - инкрементным имеющей максимальное число штрихов,

Старшие разряды кода формируются внутренних кольцевых кодовых дорожек, а считыванием внешней растровой дорожки, с применением электронной интерполяции.

К данному типу средства измерений относятся преобразователи угловых перемещений ЛИР-158В с заводскими номерами: 23.356920, 23.356921, 23.356922, 23.356923, 23.356924.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом лазерной гравировки на маркировочной табличке, крепящейся на преобразователе в месте, указанном на рисунках 1 и 2.

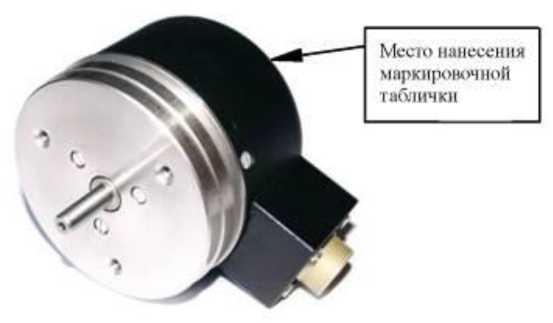

Общий вид преобразователей приведен на рисунке 1. Вид маркировочной таблички приведен на рисунке 2.

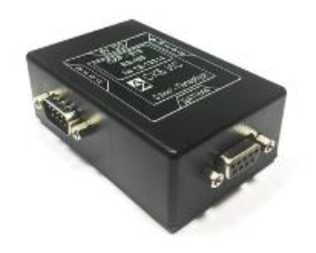

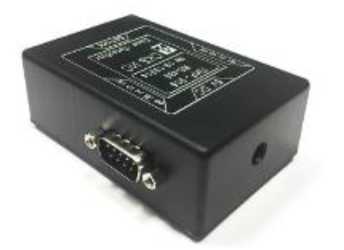

Внешний вид модуля интерфейса ЛИР-915-485 представлен на рисунке 3.

Внешний вид. Преобразователи угловых перемещений  (ЛИР-158В), http://oei-analitika.ru

средства измерений

Рисунок 1 - Общий вид

Внешний вид. Преобразователи угловых перемещений  (ЛИР-158В), http://oei-analitika.ru

Место нанесения заводскою номера

Рисунок 2 - Общий вид маркировочной таблички

Внешний вид. Преобразователи угловых перемещений  (ЛИР-158В), http://oei-analitika.ru
Внешний вид. Преобразователи угловых перемещений  (ЛИР-158В), http://oei-analitika.ru

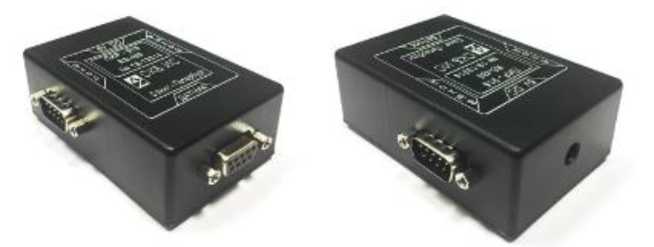

Рисунок 3 - Общий вид модуля интерфейса ЛИР-915-485

Пломбирование преобразователей не предусмотрено.


Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Преобразователь угловых перемещений

ЛИР-158В

1 шт.

Модуль интерфейса ЛИР-915-485

ЛИР-915-485

1 шт.

Комплект соединительных кабелей

-

1 шт.

Блок питания

-

1 шт.

Паспорт

-

1 экз.

CD диск с программным обеспечением

«СКИФ»

1 шт.


Таблица 2 -

Наименование характеристики

Значение

Диапазон измерений угловых перемещений

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений угловых перемещений

±150"

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Присоединительный диаметр вала преобразователя, мм

от 4,992 до 5,000

Присоединительный диаметр корпуса преобразователя, мм

от 55,981 до 56,000

Габаритные размеры, мм, не более

- длина

79

- ширина

58

- высота

60

Масса без кабеля, кг, не более

0,30

Условия эксплуатации:

- температура окружающей среды, °С

от -10 до +25

- относительная влажность воздуха, %

от 10 до 80

Параметры электрического питания - напряжение переменного тока, В

от 211 до 229

- частота переменного тока, Гц

от 49 до 51
