Номер по Госреестру СИ: 94422-25
94422-25 Анализаторы воды в жидких продуктах
(ВАД-40М)
Назначение средства измерений:
Анализаторы воды в жидких продуктах ВАД-40М (далее - анализаторы) предназначены для измерений содержания воды в жидких пробах.

Внешний вид.
Анализаторы воды в жидких продуктах

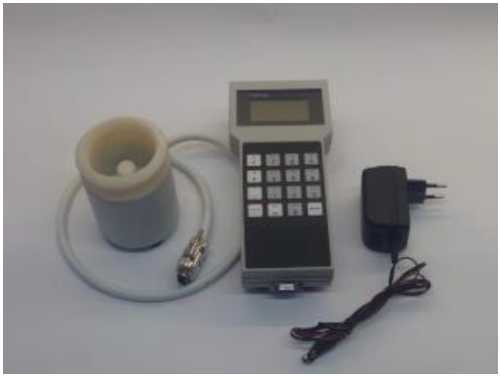

Рисунок № 1

Внешний вид.
Анализаторы воды в жидких продуктах

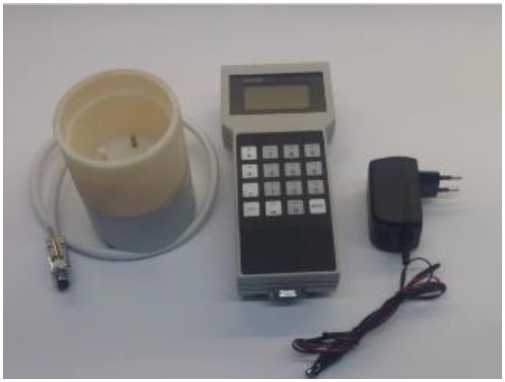

Рисунок № 2

Внешний вид.
Анализаторы воды в жидких продуктах

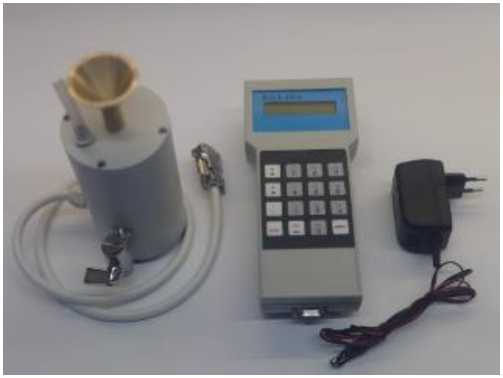

Рисунок № 3

Внешний вид.
Анализаторы воды в жидких продуктах

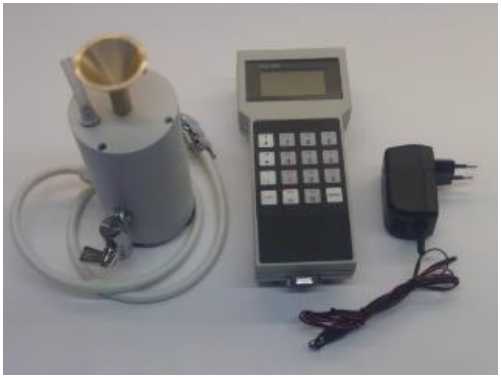

Рисунок № 4

Внешний вид.
Анализаторы воды в жидких продуктах

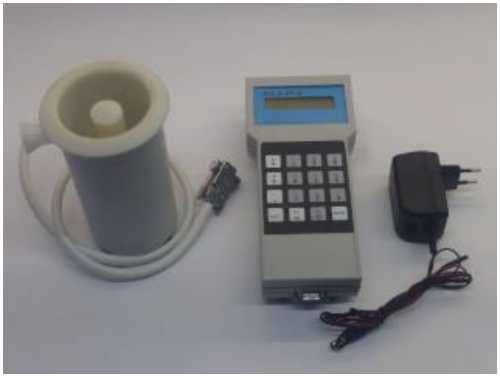

Рисунок № 5

Внешний вид.
Анализаторы воды в жидких продуктах
Рисунок № 6

Внешний вид.
Анализаторы воды в жидких продуктах
Рисунок № 7

Внешний вид.
Анализаторы воды в жидких продуктах
Рисунок № 8

Внешний вид.
Анализаторы воды в жидких продуктах
Рисунок № 9

Внешний вид.
Анализаторы воды в жидких продуктах
Рисунок № 10
Программное обеспечение
Анализатор оснащён микропроцессором, на который на заводе-изготовителе установлено программное обеспечение (далее - ПО), предназначенное для управления работой анализатора и процессом измерений, а также для хранения и обработки полученных данных. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Идентификация ПО осуществляется при каждом запуске анализатора путем вывода текущей версии ПО. В случае успешной сверки его идентификационных данных с образцовыми, зашитыми в память, на экран выводится заставка («ВАД-40М» и текущая версия ПО).
Конструктивно анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений путем установки системы защиты микроконтроллера от чтения и записи.
Влияние ПО учтено при нормировании метрологических характеристик.
Защита встроенного ПО системы от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 -
данные ПО
Идентификацио нные данные ПО |
Значение | |||||
<м о о о гЛ W о о s г<1 о Q к г;; r-i Д 40 <о о G S е <■ < а & S S |
с*^ о S Р к о К Ю
§^
|
? ? к о о о Н о о Q К г<1 г<1 К 40 40 <о § 2й С S < < ■^' 0 0 0 S S S |
о S '^• к о К Ю
§^
|
00 о § S Р к о К Ю
0 |
c^ о S Р к о к ю
§^
0 | |
Идентификацио нное наименование программного обеспечения |
«ВАД- 40М v10.8.7» |
«ВАД- 40М v10.8.8» |
«ВАД-40М v10.8.9» |
«ВАД- 40М v10.8.9» |
«ВАД- 40М v10.8.9» |
«ВАД- 40М v10.8.9» |
Цифровой идентификатор программного обеспечения |
VAD10_8 _7.hex |
VAD10_ 8_8.hex |
VAD10_8_9.h ex |
VAD10_9 _0.hex |
VAD10_9 _1.hex |
VAD10_9 _2.hex |
Номер версии (идентификацио нный номер) ПО* |
10.X.Y |
10.X.Y |
10.X.Y |
10.X.Y |
10.X.Y |
10.X.Y |
* На дисплее анализатора номер версии указывается после символа «v» или «v.» в виде «10.X.Y», где «10» обозначает метрологически значимую часть ПО, а X и Y (арабские цифры от 0 до 9) описывают метрологически незначимые модификации ПО, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.).
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документах:-
- МЦФА.414613.001 РЭ «Анализаторы воды в жидких продуктах Руководство по эксплуатации», глава «Использование по назначению»;
-
- МЦФА.414613.001-01 РЭ «Анализаторы воды в жидких продуктах Руководство по эксплуатации», глава «Использование по назначению»;
-
- МЦФА.414613.001-02 РЭ «Анализаторы воды в жидких продуктах Руководство по эксплуатации», глава «Использование по назначению»;
-
- МЦФА.414613.001-03 РЭ «Анализаторы воды в жидких продуктах Руководство по эксплуатации», глава «Использование по назначению»;
-
- МЦФА.414613.001-04 РЭ «Анализаторы воды в жидких продуктах Руководство по эксплуатации», глава «Использование по назначению»;
-
- МЦФА.414613.001-05 РЭ «Анализаторы воды в жидких продуктах Руководство по эксплуатации», глава «Использование по назначению»;
-
- МЦФА.414613.001-06 РЭ «Анализаторы воды в жидких продуктах Руководство по эксплуатации», глава «Использование по назначению»;
-
- МЦФА.414613.001-07 РЭ «Анализаторы воды в жидких продуктах Руководство по эксплуатации», глава «Использование по назначению»;
-
- МЦФА.414613.001-08 РЭ «Анализаторы воды в жидких продуктах Руководство по эксплуатации», глава «Использование по назначению»;
-
- МЦФА.414613.001-09 РЭ «Анализаторы воды в жидких продуктах Руководство по эксплуатации», глава «Использование по назначению».
ВАД-40М.
ВАД-40М.
ВАД-40М.
ВАД-40М.
ВАД-40М.
ВАД-40М.
ВАД-40М.
ВАД-40М.
ВАД-40М.
ВАД-40М.
В случае использования в сфере государственного регулирования обеспечения единства измерений анализаторы могут применяться в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийМЦФА.414316.001 ТУ «Анализаторы воды в жидких продуктах ВАД-40М. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «МАС» (ООО «МАС»)
ИНН 7804647873
Юридический адрес: 195269, г. Санкт-Петербург, ул. Учительская, д. 23, лит. А, оф. 362
E-mail: info@vad40m.ru
Web-сайт: www.vad40m.ru
Изготовитель
Общество с ограниченной ответственностью «МАС» (ООО «МАС»)Адрес: 195269, г. Санкт-Петербург, ул. Учительская, д. 23, лит. А, оф. 362 ИНН 7804647873
E-mail: info@vad40m.ru
Web-сайт: www.vad40m.ru
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01, факс: (812) 713-01-14 E-mail info@vniim.ru Web-сайт www.vniim.ru«Всероссийский
Д.И. Менделеева»
Правообладатель
Общество с ограниченной ответственностью «МАС» (ООО «МАС»)ИНН 7804647873
Юридический адрес: 195269, г. Санкт-Петербург, ул. Учительская, д. 23, лит. А, оф. 362
E-mail: info@vad40m.ru
Web-сайт: www.vad40m.ru
Принцип действия анализаторов - измерение электрической ёмкости анализируемой пробы, помещённой в ячейку, представляющую собой электрический конденсатор.
Анализаторы выпускаются в десяти исполнениях, перечисленных в таблице 1. Исполнение анализатора определяется датчиком и блоком управления, которые входят в комплект анализатора. При наличии дополнительных градуировок анализаторы, в зависимости от исполнения, могут отображать содержание воды в твёрдых, сыпучих, гранулированных и пастообразных пробах в режиме индикации.
Таблица 1 -
исполнений
№ |
Наименование |
Обозначение КД |
Наименование исполнения |
1 |
Анализатор воды в жидких продуктах ВАД-40М |
МЦФА.414613.001 |
МЦФА.414613.001 |
Блок управления |
МЦФА.468332.001 | ||
Датчик наливной/насыпной, объём 125 мл |
МЦФА.414623.001 | ||
Блок питания БПС-3-06030 |
- | ||
2 |
Анализатор воды в жидких продуктах ВАД-40М |
МЦФА.414613.001-01 |
МЦФА.414613.001-01 |
Блок управления |
МЦФА.468332.001 | ||
Датчик наливной, объём 230 мл |
МЦФА.414623.002 | ||
Блок питания БПС-3-06030 |
- | ||
3 |
Анализатор воды в жидких продуктах ВАД-40М |
МЦФА.414613.001-02 |
МЦФА.414613.001-02 |
Блок управления |
МЦФА.468332.001 | ||
Датчик наливной/насыпной, объём 200 мл |
МЦФА.414623.003 | ||
Блок питания БПС-3-06030 |
- | ||
4 |
Анализатор воды в жидких продуктах ВАД-40М |
МЦФА.414613.001-03 |
МЦФА.414613.001-03 |
№ |
Наименование |
Обозначение КД |
Наименование исполнения |
Блок управления |
МЦФА.468332.001 | ||
Датчик наливной, объём 200 мл (воронка) |
МЦФА.414623.004 | ||
Блок питания БПС-3-06030 |
- | ||
5 |
Анализатор воды в жидких продуктах ВАД-40М |
МЦФА.414613.001-04 |
МЦФА.414613.001-04 |
Блок управления |
МЦФА.468332.002 | ||
Датчик наливной/насыпной, объём 125 мл |
МЦФА.414623.001 | ||
Блок питания БПС-3-06030 |
- | ||
6 |
Анализатор воды в жидких продуктах ВАД-40М |
МЦФА.414613.001-05 |
МЦФА.414613.001-05 |
Блок управления |
МЦФА.468332.002 | ||
Датчик наливной, объём 230 мл |
МЦФА.414623.002 | ||
Блок питания БПС-3-06030 |
- | ||
7 |
Анализатор воды в жидких продуктах ВАД-40М |
МЦФА.414613.001-06 |
МЦФА.414613.001-06 |
Блок управления |
МЦФА.468332.002 | ||
Датчик наливной/насыпной, объём 200 мл |
МЦФА.414623.003 | ||
Блок питания БПС-3-06030 |
- | ||
8 |
Анализатор воды в жидких продуктах ВАД-40М |
МЦФА.414613.001-07 |
МЦФА.414613.001-07 |
Блок управления |
МЦФА.468332.002 | ||
Датчик наливной, объём 200 мл (воронка) |
МЦФА.414623.004 | ||
Блок питания БПС-3-06030 |
- | ||
9 |
Анализатор воды в жидких продуктах ВАД-40М |
МЦФА.414613.001-08 |
МЦФА.414613.001-08 |
Блок управления |
МЦФА.468332.002 | ||
Датчик наливной, объём 500 мл |
МЦФА.414623.005 | ||
Блок питания БПС-3-06030 |
- | ||
10 |
Анализатор воды в жидких продуктах ВАД-40М |
МЦФА.414613.001-09 |
МЦФА.414613.001-09 |
Блок управления |
МЦФА.468332.002 | ||
Датчик проточный |
МЦФА.414623.006 | ||
Блок питания БПС-3-06030 |
- |
Анализаторы представляют собой автономные лабораторные приборы, состоящие из выносного диэлькометрического датчика, электронного блока обработки сигналов и платы индикации. Панель управления (клавиатура анализатора) служит для ввода команд и контрольных параметров.
Пломбирование корпуса анализаторов от несанкционированного доступа не предусмотрено. Общий вид анализаторов приведен на рисунках 1-11.
Заводской номер анализатора имеет цифровой формат и наносится типографским способом на табличку (шильдик), расположенную на задней стенке блока управления и на нижней стенке выносного датчика анализатора. Примеры шильдиков приведены на рисунках 12 и 13.
Нанесение знака поверки на корпус анализатора не предусмотрено.

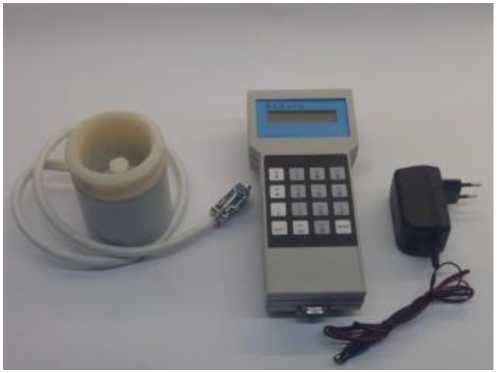

Рисунок 1 - Внешний вид анализатора в исполнении МЦФА.414613.001 с выносным наливным/насыпным датчиком объёмом 125 мл

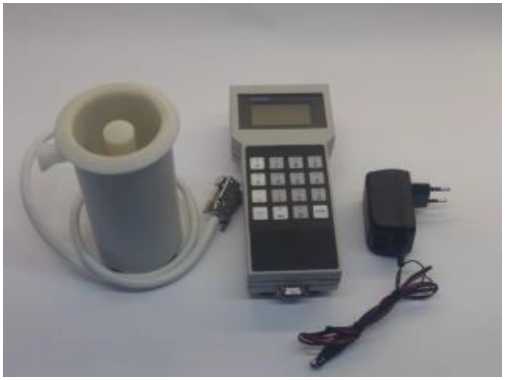

Рисунок 2 - Внешний вид анализатора в исполнении МЦФА.414613.001-01 с наливным датчиком объёмом 230 мл

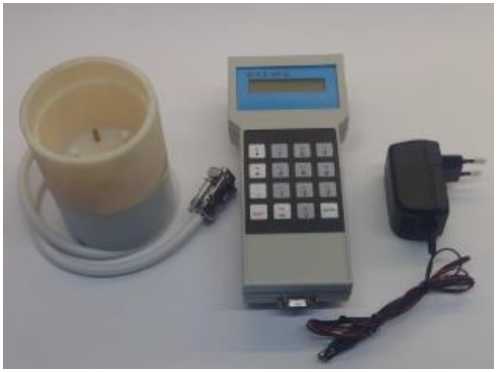

Рисунок 3 - Внешний вид анализатора в исполнении МЦФА.414613.001-02 с наливным/насыпным датчиком объёмом 200 мл

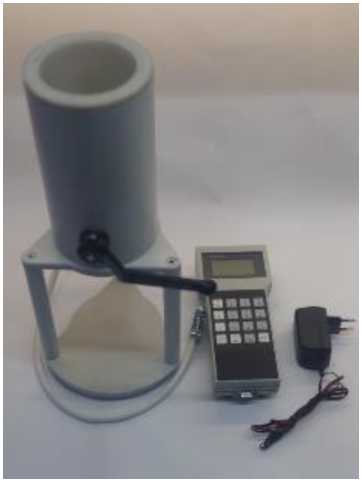

Рисунок 4 - Внешний вид анализатора в исполнении МЦФА.414613.001-03 с датчиком-воронкой объёмом 200 мл

Рисунок 5 - Внешний вид анализатора в исполнении МЦФА.414613.001-04 с выносным наливным/насыпным датчиком объёмом 125 мл

Рисунок 6 - Внешний вид анализатора в исполнении МЦФА.414613.001-05 с наливным датчиком объёмом 230 мл

Рисунок 7 - Внешний вид анализатора в исполнении МЦФА.414613.001-06 с наливным/насыпным датчиком объёмом 200 мл

Рисунок 8 - Внешний вид анализатора в исполнении МЦФА.414613.001-07 с датчиком-воронкой объёмом 200 мл

Рисунок 9 - Внешний вид анализатора в исполнении МЦФА.414613.001-08 с наливным датчиком объемом 500 мл

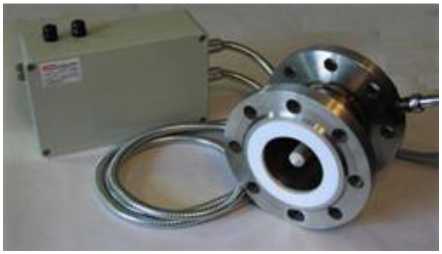

Рисунок 10 - Внешний вид анализатора в исполнении МЦФА.414613.001-09 с проточным датчиком

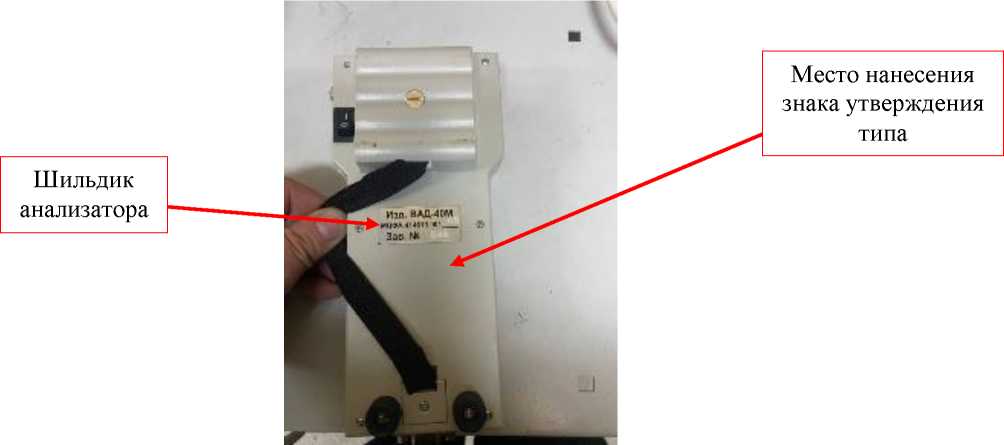

Рисунок 11 - Внешний вид блока управления анализатора с указанием мест нанесения шильдика и знака утверждения типа, вид сзади
Наименование исполнения анализатора
Заводской номер анализатора

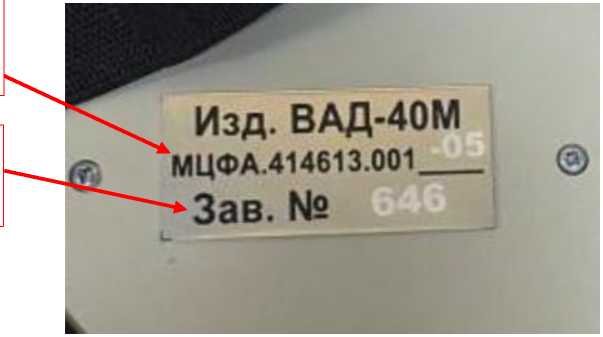

Рисунок 12 - Внешний вид шильдика блока управления анализатора с указанием места нанесения заводского номера анализатора
Обозначение
КД датчика
Заводской номер анализатора

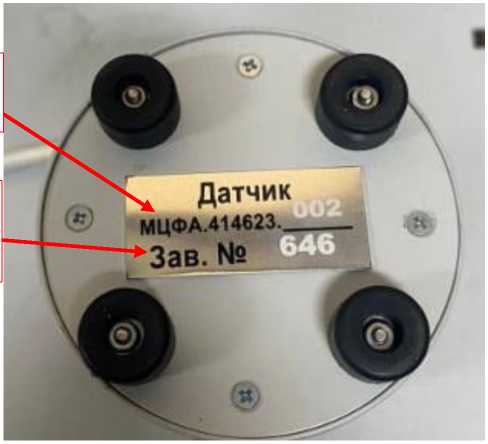

Рисунок 13 - Внешний вид шильдика датчика анализатора с указанием места нанесения заводского номера анализатора
Таблица 6 - Комплектность анализатора
Наименование |
Обозначение |
Количество |
Примечание |
Анализатор воды в жидких продуктах ВАД-40М в заводской комплектации |
ВАД-40М |
1 шт. |
- |
Руководство по эксплуатации |
- |
1 экз. |
- |
Паспорт |
- |
1 экз. |
- |
Таблица 3 -
Наименование характеристики |
Значение | ||
МЦФА.414613.001 МЦФА.414613.001-02 МЦФА.414613.001-04 МЦФА.414613.001-06 |
МЦФА.414613.001-01 МЦФА.414613.001-05 МЦФА.414613.001-08 МЦФА.414613.001-09 |
МЦФА.414613.001-03 МЦФА.414613.001-07 | |
Диапазон измерений массовой (объемной) доли воды в жидких пробах, % |
от 0 до 25,0 |
от 0 до 99,9 |
от 0 до 1,00 |
Пределы допускаемой приведенной погрешности1), % |
±2,5 |
±10 | |
Диапазон показаний массовой (объемной) доли воды в твёрдых, сыпучих, гранулированных и пастообразных пробах 2), % |
от 0 до 25,0 |
от 0 до 99,9 |
- |
-
1) Нормирующим значением является верхняя граница диапазона измерений;
-
2) Пределы допускаемой приведённой погрешности не нормированы.
Таблица 4 - Основные технические
Наименование характеристики |
Значение | |||||||||
о о о S £2 SC к о Ч |
о ® § к о К ю
G |
<м о S А к о к ю ч G |
о О о S о S 2 к 40 о 2 5 > S е Д' |
о о о S Р S 2 к 40 о 2 5 > S е |
1Г) о о о S Р S 2 к 40 о 2 5 > S е |
<о о о о S Р S 2 к 40 о 2 5 > S < е |
о о о S Р S 2 к 40 о 2 5 > S е |
00 о о § S Р к о К Ю
G |
c^ о S А к о к ю ч s< G Д' | |
Габаритные размеры, мм, не более | ||||||||||
- блок управления | ||||||||||
- высота |
210 |
210 |
210 |
210 |
210 |
210 |
210 |
210 |
210 |
210 |
- ширина |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
- длина |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
- датчик | ||||||||||
- высота |
120 |
170 |
170 |
230 |
120 |
170 |
170 |
230 |
430 |
450 |
- ширина |
80 |
110 |
110 |
120 |
80 |
110 |
110 |
120 |
200 |
200 |
- длина - блок питания, БПС-3-06030 |
80 |
100 |
100 |
80 |
80 |
100 |
100 |
80 |
180 |
120 |
- высота |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
- ширина |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
- длина |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
Наименование характеристики |
Значение | |||||||||
о о о S £2 SC о К о Ч |
о к о К ю
Д' |
<м о § к о К ю ч 0 |
о О о S Р S 2 к 40 о 2 5 > S е |
о о о S Р S 2 к 40 о 2 5 ^• S е |
1Г) о о о S Р S 2 к 40 о 2 5 > S е |
<о о о о S Р S 2 к 40 о 2 5 > S < е |
Г' о о о S Р S 2 к 40 о 2 5 > S е |
00 о о § S А к о к ю
G |
c^ о S Р к о К ю ч s< G | |
Масса, кг, не более |
1,4 |
1,7 |
1,7 |
2,1 |
1,4 |
1,7 |
1,7 |
2,1 |
5,0 |
73 |
- блок управления |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
- датчик |
0,5 |
0,8 |
0,8 |
1,2 |
0,5 |
0,8 |
0,8 |
1,2 |
4,1 |
6,4 |
- блок питания, БПС-3-06030 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
Напряжение питания |
220 ± 22 | |||||||||
переменного тока, В | ||||||||||
Частота переменного |
50 ± 1 | |||||||||
тока, Гц | ||||||||||
Потребляемая мощность, В^А, не более |
10 | |||||||||
Условия эксплуатации: - диапазон температуры окружающего воздуха, | ||||||||||
°C |
от +15 до +35 | |||||||||
- относительная | ||||||||||
влажность воздуха, %, не более |
80 |
Таблица 5 - Показатели надёжности
Наименование характеристики |
Значение |
Средний срок службы, лет |
12 |
Средняя наработка на отказ, ч, не менее |
25000 |
