94415-25 Машина координатно-измерительная
(РММ 12.10.6)
Назначение средства измерений:
Машина координатно-измерительная PMM 12.10.6 (далее - КИМ) предназначена, для автоматизированных трехмерных измерений геометрических параметров объектов сложной формы.

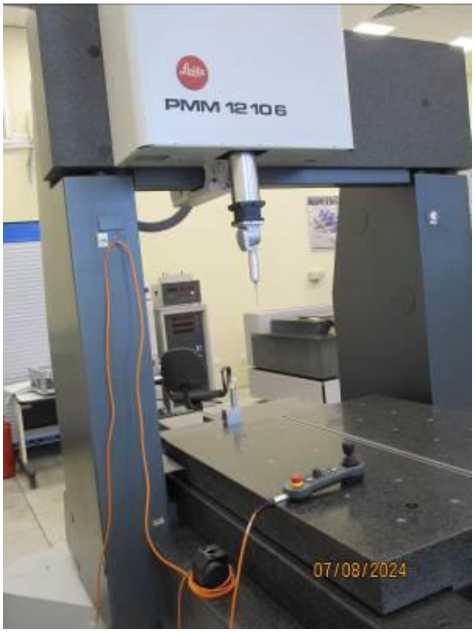

Внешний вид.
Машина координатно-измерительная

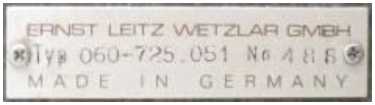

Рисунок № 1
Внешний вид.
Машина координатно-измерительная
Рисунок № 2
Внешний вид.
Машина координатно-измерительная
Рисунок № 3
Общие сведения
Дата публикации - 27.01.2025
Срок свидетельства -
Номер записи - 196202
ID в реестре СИ - 1422872
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РММ 12.10.06, Нет модификации,
Производитель
Изготовитель - ERNST LEITZ WETZLAR GMBH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 2
Выдано извещений - 1
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 1993
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№143 от 2025.01.23 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Машина координатно-измерительная (РММ 12.10.6)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Кто поверяет Машина координатно-измерительная (РММ 12.10.6)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ПАО "ОДК-САТУРН" (1844) | 1 | 0 | 1 | 1 | 1 | 0 | 1 |
Стоимость поверки Машина координатно-измерительная (РММ 12.10.6)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
КИМ работают под управлением метрологически значимого программного обеспечения (далее - ПО), устанавливаемого на внешнем персональном компьютере. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации, передачи данных.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PC-Dmis 2020 R1 |
|
Номер версии (идентификационный номер) ПО, |
не ниже 2020 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены: в разделе 7 «Эксплуатация КИМ» документа «LEITZ.00.001 РЭ. Руководство по эксплуатации. Машина координатно-измерительная PMM 12.10.6».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
Стандарт предприятия ERNST LEITZ WETZLAR GMBH, Германия.
ПравообладательERNST LEITZ WETZLAR GMBH, Германия
Адрес: Siegmund-Hiepe-Strasse 2-12, D-35578 Wetzlar, Germany
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия КИМ основан на считывании с измерительных шкал, при помощи дифракционных оптических энкодеров, значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z, образующих декартову систему координат.
При проведении измерений определяются координаты отдельных или множества точек на измеряемой поверхности в пределах диапазона измерений КИМ. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
Конструктивно КИМ является машиной портального типа с неподвижным порталом и подвижным измерительным столом.
КИМ состоят из станины с установленным отдельно блоком контроллеров, перемещающегося гранитного измерительного стола, портала, гранитной пиноли, встроенных измерительных шкал, персонального компьютера. Перемещение КИМ по осям осуществляется на пневматических подшипниках.
Станина КИМ имеет антивибрационные регулируемые опоры для установки по уровню.
К данному типу КИМ относится машина координатно-измерительная PMM 12.10.6, зав. № 488.
Измерения производятся в ручном, полуавтоматическом и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры персонального компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер по заранее составленному алгоритму.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наноситься методом кернения на металлизированную табличку, расположенную в задней части правой стойки портала.
Пломбирование КИМ от несанкционированного доступа не осуществляется.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машины координатно-измерительной представлен на рисунке 1.
Место нанесения заводского номера средства измерений
а)
б)

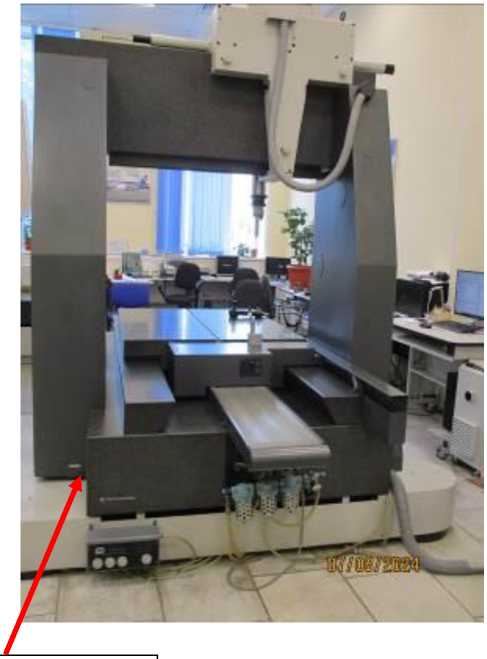

Рисунок 1
