Номер по Госреестру СИ: 94393-25
94393-25 Термопреобразователи сопротивления платиновые
(WZP)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые WZP (далее -термопреобразователи или ТС) предназначены для измерений температуры жидких сред, не разрушающих их защитную арматуру, а также твердых поверхностей, таких как обмотки, сердечники, катушки статора электродвигателей, подшипники электродвигателей и генераторов.
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 2

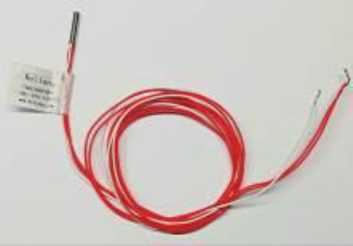

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 3
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 4

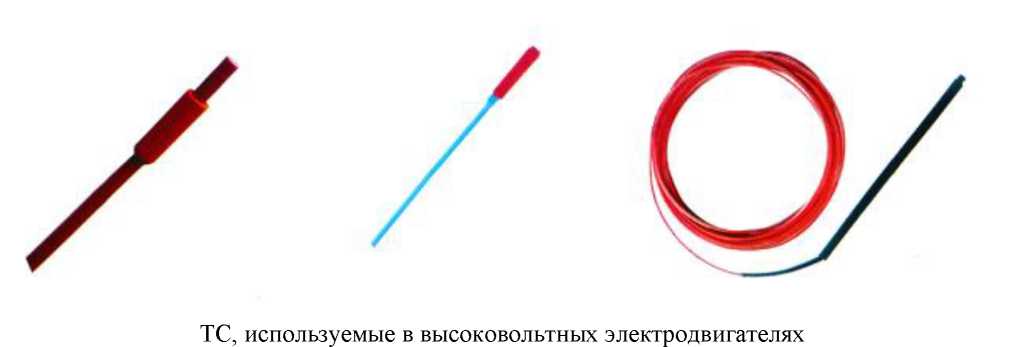

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 5
Общие сведения
Дата публикации - 22.01.2025
Срок свидетельства - 22.01.2030
Номер записи - 196178
ID в реестре СИ - 1422796
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
WZPA5*30B-3*6000, WZPA3*40S-Q2-3*7000, WZP4A5*30B-12*5000, WZP2MA6*14B-6*2500, WZP2MA6*14B-6*1500,
Производитель
Изготовитель - Dandong Keliang Electron Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
