Номер по Госреестру СИ: 94389-25
94389-25 Системы измерения линейного перемещения
(LinDisp-BLM300)
Назначение средства измерений:
Системы измерения линейного перемещения LinDisp-BLM300 (далее - системы) предназначены для измерений линейных перемещений штоков гидроцилиндров.

Внешний вид.
Системы измерения линейного перемещения
Рисунок № 1

Внешний вид.
Системы измерения линейного перемещения
Рисунок № 2

Внешний вид.
Системы измерения линейного перемещения
Рисунок № 3

Внешний вид.
Системы измерения линейного перемещения
Рисунок № 4

Внешний вид.
Системы измерения линейного перемещения
Рисунок № 5

Внешний вид.
Системы измерения линейного перемещения
Рисунок № 6

Внешний вид.
Системы измерения линейного перемещения
Рисунок № 7

Внешний вид.
Системы измерения линейного перемещения
Рисунок № 8

Внешний вид.
Системы измерения линейного перемещения
Рисунок № 9

Внешний вид.
Системы измерения линейного перемещения
Рисунок № 10
Программное обеспечение
Метрологически значимое программное обеспечение (ПО)
систем устанавливается в энергонезависимую память на заводе-изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования системы, соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Прикладное ПО систем содержит Setup-программы, программы обработки результатов измерений и визуализации данных, а также служит для архивирования и считывания данных. Доступ к функциям внешнего ПО защищен встроенной системой разграничения прав доступа пользователей.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Метрологические характеристики систем нормированы с учетов влияния на них метрологически значимого ПО.
Таблица 1 -
обеспечения
данные
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Control Cube Firmware |
Номер версии (идентификационный номер) ПО, не ниже |
1.4.22 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации системы типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 Устройства и работа «Система измерения линейного перемещения LinDisp-BLM300. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 26.51.66 - 001 - 98169432 - 2022 Система измерения линейного перемещения LinDisp-BLM300. Технические условия.
ПравообладательСинержи»
24, стр. 3,
Синержи»
Общество с ограниченной ответственностью «БЛМ
(ООО «БЛМ Синержи»)
ИНН 7718609666
Юридический адрес: 107023, г. Москва, ул. Электрозаводская, д. ком. В 303
Тел.: +7 (495) 357-24-68
E-mail: sales@blms.ru
Web-сайт: www.blms.ru
Изготовитель
Общество с ограниченной ответственностью «БЛМ(ООО «БЛМ Синержи»)
ИНН 7718609666
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 24, стр. 3, ком. В 303
Тел.: +7 (495) 357-24-68
E-mail: sales@blms.ru
Web-сайт: www.blms.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Правообладатель
Синержи»24, стр. 3,
Синержи»
Общество с ограниченной ответственностью «БЛМ
(ООО «БЛМ Синержи»)
ИНН 7718609666
Юридический адрес: 107023, г. Москва, ул. Электрозаводская, д. ком. В 303
Тел.: +7 (495) 357-24-68
E-mail: sales@blms.ru
Web-сайт: www.blms.ru
Принцип работы системы заключается в перемещении штока гидроцилиндра (далее - датчик), для определения его положения относительно корпуса датчика.
Система состоит из следующих элементов:
- Гидроцилиндры (Рисунок 1) со встроенными датчиками перемещения;
- Преобразователи (Рисунок 2) для передачи данных на промышленный шкаф;
- Промышленный шкаф управления (Рисунок 3) с комплексами измерительно-вычислительными и управляющими Cube (рег. № 85969-22, модификация Control Cube), выполняющими функцию графического терминала, предназначенный для приема аналоговых данных от преобразователей;
- Персональный компьютер с программным обеспечением (ПО) для обработки и отображения измерительной информации оператору.
Системы реализуют функции:
- измерений значений линейных перемещений - аналого-цифровое преобразование сигналов силы постоянного электрического тока, поступающих от датчиков перемещения;
- отображение измерительной информации на графическом терминале ПК, представление информации о работе оборудования.
несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено. Шильдик системы располагается на месте, указанном на рисунке 3.
Заводской номер системы в виде буквенно-цифрового обозначения, состоящего из арабских цифр, наносится типографским способом в месте, указанном на рисунке 4.
Пломбирование корпуса системы от

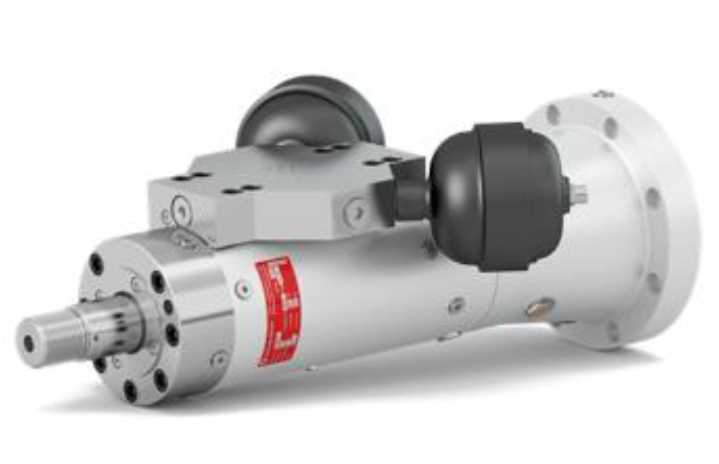

Рисунок 1 - Общий вид гидроцилиндра

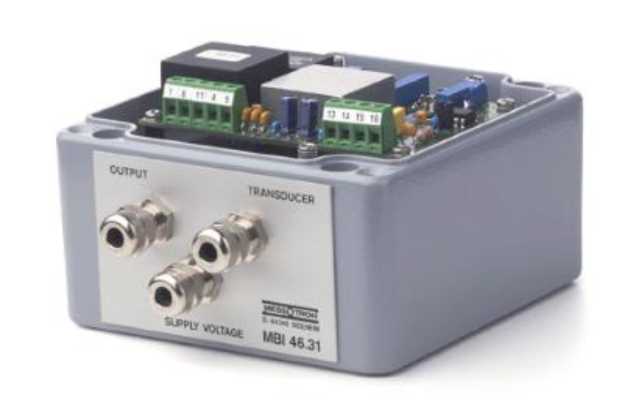

Рисунок 2 - Общий вид преобразователя







Место нанесения
шильдика системы

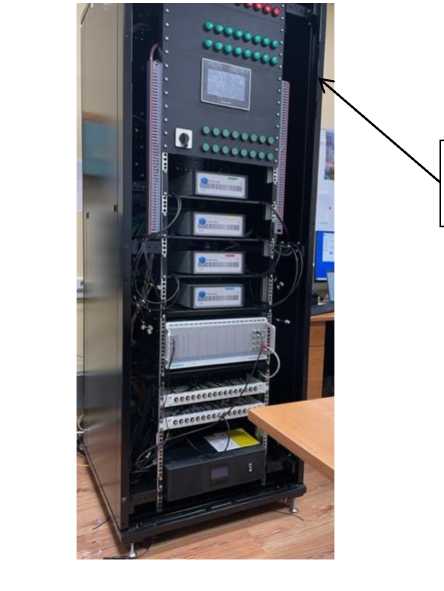

Рисунок 3 - Общий вид промышленного шкафа управления



СИСТЕМА ИЗМЕРЕНИЙ ЛИНЕЙНОГО ПЕРЕМЕЩЕНИЯ
Модель
ЗаврдОной номер Изготовлено Диапазон измерений датчика Пределы допускаемой абсолютной погрешности измерения перемещения Рабочая температура окружающей среды Относительная влажность воздука
LinDi&p-BLM3O0
о ...270 ММ
±0.45 ММ
+15...+30 ®С
20... 70%

Рисунок 4 - Общий вид шильдика системы
г.
Место нанесения
заводского номера
системы представлены в таблицах 2 - 4.
Таблица 2 -
системы.
Наименования характеристик |
Значение |
Диапазон измерений линейного перемещения, мм |
от 0 до 270 |
Пределы допускаемой абсолютной погрешности измерения линейного перемещения, мм |
±0,45 |
Таблица 3 - Технические характеристики системы
Наименования характеристик |
Значение | ||
Гидроцилиндр |
Преобразователь |
Шкаф управления | |
Габаритные размеры, мм, не более: - ширина |
270 |
125 |
600 |
- глубина |
220 |
120 |
800 |
- высота |
850 |
80 |
2000 |
Масса, кг, не более |
130 |
1,5 |
80 |
Таблица 4 - Условия эксплуатации системы
Наименование характеристики |
Значение |
Диапазон температур, °C |
от +15 до +30 |
Максимальный градиент в час, °С/час |
1 |
Максимальный градиент за сутки, °С/24 часа |
2 |
Относительная влажность воздуха, % |
от 20 до 70 |
