Номер по Госреестру СИ: 94384-25
94384-25 Вольтметры цифровые щитовые
(DV)
Назначение средства измерений:
Вольтметры цифровые щитовые DV (далее - вольтметры) предназначены для измерений напряжения переменного тока и частоты переменного тока в однофазных и трехфазных цепях.

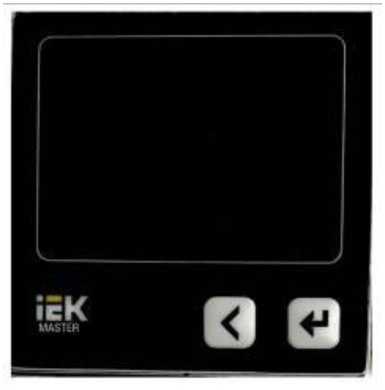

Внешний вид.
Вольтметры цифровые щитовые
Рисунок № 1
Внешний вид.
Вольтметры цифровые щитовые
Рисунок № 2
Внешний вид.
Вольтметры цифровые щитовые
Рисунок № 3
Общие сведения
Дата публикации - 21.01.2025
Срок свидетельства - 17.01.2030
Номер записи - 196170
ID в реестре СИ - 1422734
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MI-DV21-6-3-1-LED, MI-DV11-6-1-1-LCD,
Производитель
Изготовитель - Jiangsu Sfere Electric Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Бесплатный
Статистика
Кол-во поверок - 440
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 440
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№85 от 2025.01.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1439 от 2019.06.18 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО "СЭСК-СГ"
Наличие аналогов СИ: Вольтметры цифровые щитовые (DV)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Jiangsu Sfere Electric Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90958-24 11.01.2029 |
Преобразователи многофункциональные, JD194-BS Jiangsu Sfere Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
|
90993-24 15.01.2029 |
Амперметры многофункциональные, S3I96-СМ Jiangsu Sfere Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
90994-24 15.01.2029 |
Вольтметры многофункциональные, S3U96-СМ Jiangsu Sfere Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
94378-25 17.01.2030 |
Амперметры цифровые щитовые, DA Jiangsu Sfere Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
94384-25 17.01.2030 |
Вольтметры цифровые щитовые, DV Jiangsu Sfere Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
94884-25 13.03.2030 |
Анализаторы качества электроэнергии, PQ720 Jiangsu Sfere Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Кто поверяет Вольтметры цифровые щитовые (DV)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КР МЕТРОЛОГИЯ" (RA.RU.312824) | 440 | 440 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Вольтметры цифровые щитовые (DV)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Вольтметры имеют встроенное программное обеспечение (далее - ПО). Доступ к настройкам защищен паролем.
Конструкция вольтметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики вольтметров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО вольтметров приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже - для модификаций MI-DV11-6-1-1-LCD, MI-DV11-6-3-1-LCD |
I003 |
|
- для модификаций MI-DV21-6-3-1-LED, MI-DV2I-6-I-I-LED |
1007 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта, руководства по эксплуатации и на маркировочную
наклейку вольтметра любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4.3 «Настройки» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц»;
«Вольтметры цифровые щитовые DV. Стандарт предприятия».
ПравообладательJIANGSU SFERE ELECTRIC CO., LTD., Китай
Адрес: No.1 Dongding Road, Jiangyin, Jiangsu, 214437, China
Испытательный центр
ответственностью«РАВНОВЕСИЕ»
Общество с ограниченной (ООО «РАВНОВЕСИЕ»)
Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21
Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75
Принцип действия вольтметров основан на аналого-цифровом преобразовании входных аналоговых сигналов напряжения и частоты переменного тока в цифровой код, последующей математической обработке с отображением измеренных значений на дисплее.
Конструктивно вольтметры выполнены в пластмассовом корпусе, в котором расположены микроконтроллер, плата дисплея и разъемы. На передней панели корпуса расположены кнопки управления и дисплей.
Структура условного обозначения модификаций вольтметров:
MI-DVXi I-6-X2-1-ХХХ3
MI - серия измерительного прибора: MASTER lEK;
DV - наименование продукта: вольтметр цифровой;
Х1 - цифра, обозначающая габарит: 1 - 72^72 мм; 2 - 96^96 мм;
1 - цифра, обозначающая класс точности: 0,5;
6 - цифра, обозначающая наличие поверки: с поверкой;
Х2 - количество измеряемых фаз: 1 - однофазный; 3 - трехфазный;
1 - цифра, обозначающая наличие дополнительных выходов: RS-485; ХХХ3 - обозначение типа дисплея: LCD; LED.
Вольтметры выпускаются под торговым знаком «IEK».
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид вольтметров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Места нанесения знака утверждения типа и заводского номера могут отличаться от указанных и ограничиваются корпусом вольтметров. Нанесение знака поверки на вольтметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) вольтметров не предусмотрено.
Место нанесения знака утверждения типа
|
Bxcdw (мапряжвклв) |
ГЫтви»»0 | |
|
и |
L/* Ni 1 2 | |
|
V* Vk 11 |
Место нанесения заводского номера
а) общий вид однофазных вольтметров б) места нанесения знака утверждения типа и заводского номера однофазных вольтметров

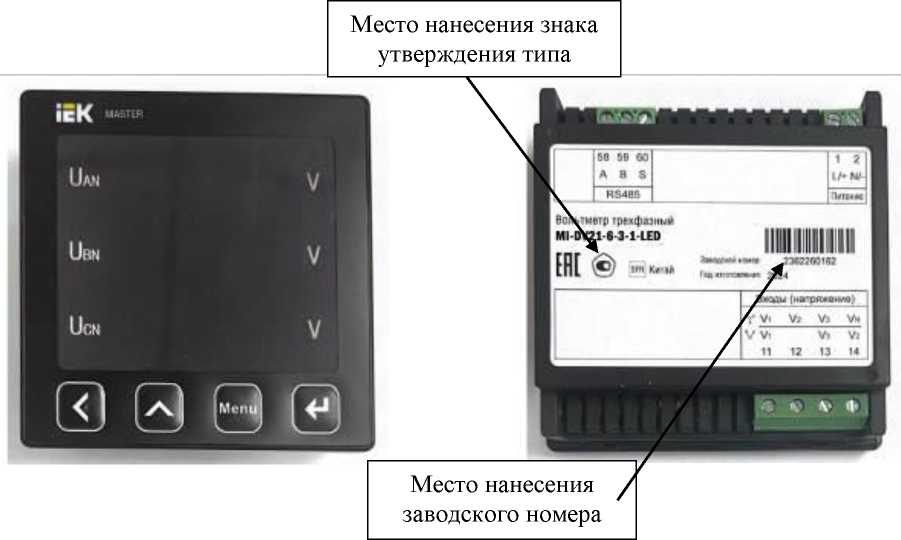

в) общий вид трехфазных вольтметров г) места нанесения знака утверждения типа и заводского номера трехфазных вольтметров
Рисунок 1 - Общий вид вольтметров с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 5 -
Наименование
Обозначение
Количество
Вольтметр цифровой щитовой DV
-
1 шт.
Паспорт
-
1 экз.
Руководство по эксплуатации
-
1 экз. 1)
1) В бумажном виде не поставляется. Размещается в электронном виде на сайте https://www.iek.ru/.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение напряжения переменного тока ^н, В
|
230 400 |
|
Диапазон измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В:
|
от 0,05-ин до 1,20-ин от 0,02-ин до 1,20-ин |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений напряжения переменного тока, % |
±0,5 |
|
Диапазон измерений частоты переменного тока по фазе А, Гц |
от 45 до 65 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока по фазе А, Гц |
±0,01 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 80 до 270 от 80 до 270 50 |
|
Потребляемая мощность, В^А, не более |
5 |
|
Габаритные размеры (высота^длина^ширина), мм, не более:
|
72,0x72,0x52,0 96,0x96,0x46,5 |
|
Наименование характеристики |
Значение | |
|
Масса, кг, не более - для модификации MI-DV11-6-1-1-LCD |
0,145 | |
|
- для модификации MI-DV11-6-3-1-LCD |
0,165 | |
|
- для модификаций MI-DV21-6-3-1-LED, MI-DV21-6-3-1-LED |
0,285 | |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -25 до +55 | |
|
- относительная влажность при температуре окружающей среды | ||
|
+25 °С, %, не более |
95 | |
|
Таблица 4 - Показатели надежности | ||
|
Наименование характеристики |
Значение | |
|
Средний срок службы, лет |
10 | |
|
Средняя наработка на отказ, ч |
50000 | |
|
| ||
