Номер по Госреестру СИ: 94356-25
94356-25 Полуприцеп-цистерна
(ALI RIZA USTA A3TY)
Назначение средства измерений:
Полуприцеп-цистерна ALI RIZA USTA A3TY (далее - ППЦ) предназначена для измерений объема нефти и нефтепродуктов.
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Общие сведения
Дата публикации - 21.01.2025
Срок свидетельства -
Номер записи - 196157
ID в реестре СИ - 1422721
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Фирма "ALI RIZA USTA TANKER SAN. LTD. STI"
Страна - ТУРЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№80 от 2025.01.17 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Полуприцеп-цистерна (ALI RIZA USTA A3TY)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ALI RIZA USTA TANKER SAN. LTD. STI"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90528-23 |
Полуприцеп-цистерна, ALI RIZA USTA ARU MB Фирма "ALI RIZA USTA TANKER SAN. LTD. STI" (ТУРЦИЯ ) |
ОТ МП |
1 год |
|
94356-25 |
Полуприцеп-цистерна, ALI RIZA USTA A3TY Фирма "ALI RIZA USTA TANKER SAN. LTD. STI" (ТУРЦИЯ ) |
ОТ МП |
1 год |
Кто поверяет Полуприцеп-цистерна (ALI RIZA USTA A3TY)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "РОСТОВСКИЙ СТАНДАРТ" (RA.RU.312221) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Полуприцеп-цистерна (ALI RIZA USTA A3TY)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
ПравообладательФирма «ALI RIZA USTA TANKER SAN. LTD. STI», Турецкая Республика
Адрес: Haci Yusuf Mescid Mah. Ankara - Adana Cevre Yolu 4. Km (Sedirler Cikisi) Karatay/KONYA/TURKEY
E-mail: info@alirizsustra.com
Изготовитель
Фирма «ALI RIZA USTA TANKER SAN. LTD. STI», Турецкая РеспубликаАдрес: Haci Yusuf Mescid Mah. Ankara - Adana Cevre Yolu 4. Km (Sedirler Cikisi) Karatay/KONYA/TURKEY
E-mail: info@alirizsustra.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: +7(495)437-55-77 / +7(495)437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Фирма «ALI RIZA USTA TANKER SAN. LTD. STI», Турецкая РеспубликаАдрес: Haci Yusuf Mescid Mah. Ankara - Adana Cevre Yolu 4. Km (Sedirler Cikisi) Karatay/KONYA/TURKEY
E-mail: info@alirizsustra.com
Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоит из стальной сварной цистерны переменного сечения круглой формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее - ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива
нефтепродуктов и включает в себя:
-
- горловину с указателем уровня налива;
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на раму шасси в виде буквенноцифрового обозначения ударным методом.
Общий вид ППЦ и место нанесения заводского номера представлены на рисунке 1.
Место нанесения заводского номера

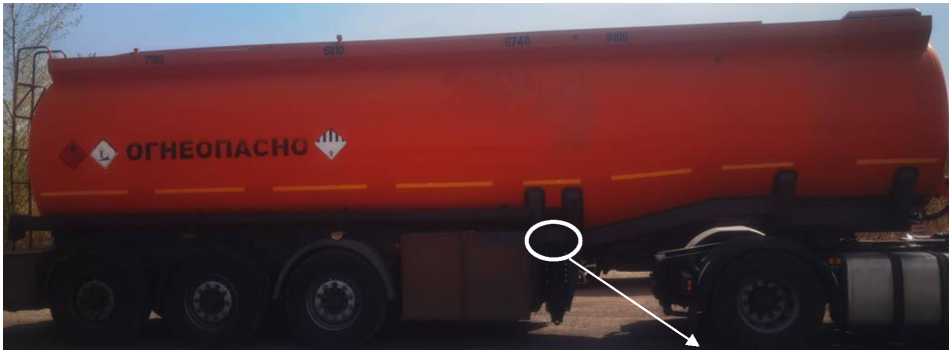

Рисунок 1 - Общий вид полуприцепа-цистерны ALI RIZA USTA A3TY и место нанесения заводского номера
Знак поверки наносится на заклепку, проходящую через боковую стенку горловины и указатель уровня, ударным методом, а также на свидетельство о поверке.
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.

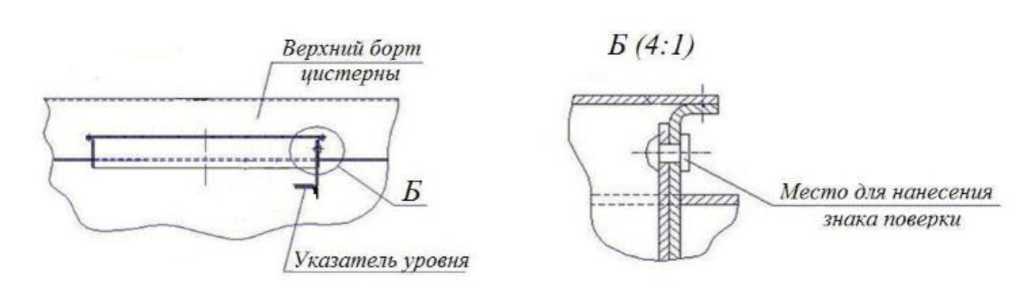

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Таблица 3 - Комплектность
|
Комплектующие |
Обозначение |
Количество |
|
Полуприцеп-цистерна зав. № NP9A3TYSTBH042168 |
ALI RIZA USTA A3TY |
1 шт. |
|
Запасные части, инструменты и принадлежности |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
29800 |
|
Действительная вместимость 1-й секции, дм3 |
9100 |
|
Действительная вместимость 2-й секции, дм3 |
6740 |
|
Действительная вместимость 3-й секции, дм3 |
6810 |
|
Действительная вместимость 4-й секции, дм3 |
7180 |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
7700 |
|
Длина, мм, не более |
13000 |
|
Высота, мм, не более |
3500 |
|
Ширина, мм, не более |
2500 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 |
