Номер по Госреестру СИ: 94370-25
94370-25 Резервуары стальные горизонтальные цилиндрические
(ЕП-16)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические ЕП-16 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 3
Общие сведения
Дата публикации - 21.01.2025
Срок свидетельства -
Номер записи - 196139
ID в реестре СИ - 1422703
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Производственная компания "Тюменские металлоконструкции" (ООО ПК "ТМК")
Страна - РОССИЯ
Населенный пункт - г. Тюмень
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№79 от 2025.01.17 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (ЕП-16)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Производственная компания "Тюменские металлоконструкции" (ООО ПК "ТМК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91494-24 |
Резервуар стальной горизонтальный цилиндрический, ЕП-16-2000-1300 Общество с ограниченной ответственностью "Производственная компания "Тюменские металлоконструкции" (ООО ПК "ТМК") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
94370-25 |
Резервуары стальные горизонтальные цилиндрические, ЕП-16 Общество с ограниченной ответственностью "Производственная компания "Тюменские металлоконструкции" (ООО ПК "ТМК") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Резервуары стальные горизонтальные цилиндрические (ЕП-16)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 2 | 2 | 2 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Резервуары стальные горизонтальные цилиндрические (ЕП-16)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 8 «Порядок работы» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема в потоке, объема жидкости и вместимости при статических измерениях, и объемного расходов жидкости».
жидкости массового
компания
Тюмень,
Общество с ограниченной ответственностью «Производственная
«Тюменские металлоконструкции» (ООО ПК «ТМК»)
ИНН 7203275532
Юридический адрес: 625002, Тюменская обл., г.о. город Тюмень, г. ул. Водопроводная, д. 6, помещ. 64
Изготовитель
Общество с ограниченной ответственностью «Производственная«Тюменские металлоконструкции» (ООО ПК «ТМК»)
ИНН 7203275532
Адрес места осуществления деятельности: Тюменская обл., г.
ул. Новгородская, д. 10, стр. 40
Юридический адрес: 625002, Тюменская обл., г.о. город Тюмень, г.
ул. Водопроводная, д. 6, помещ. 64
компания
Тюмень,
Тюмень,
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: https://vniir.org/
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 16 м3 подземного расположения.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуары представляют собой горизонтально установленные стальные односекционные сосуды цилиндрической формы с усеченно-коническим днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены методом аэрографии на маркировочные таблички резервуаров (рисунок 1). Таблички крепятся к горловинам резервуаров.
Резервуары ЕП-16 с заводскими номерами 1095, 1099 расположены на территории «Приемо-сдаточный пункт ООО «Саханефть»» по адресу:
Российская Федерация,
Республика Саха (Якутия), муниципальный район Ленский, межселенные территории Ленского муниципального сооружение 5.
района, территория Городское участковое лесничество,
Эскиз общего вида резервуаров приведен на рисунке 4. Фотографии горловин и измерительных люков приведены на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.

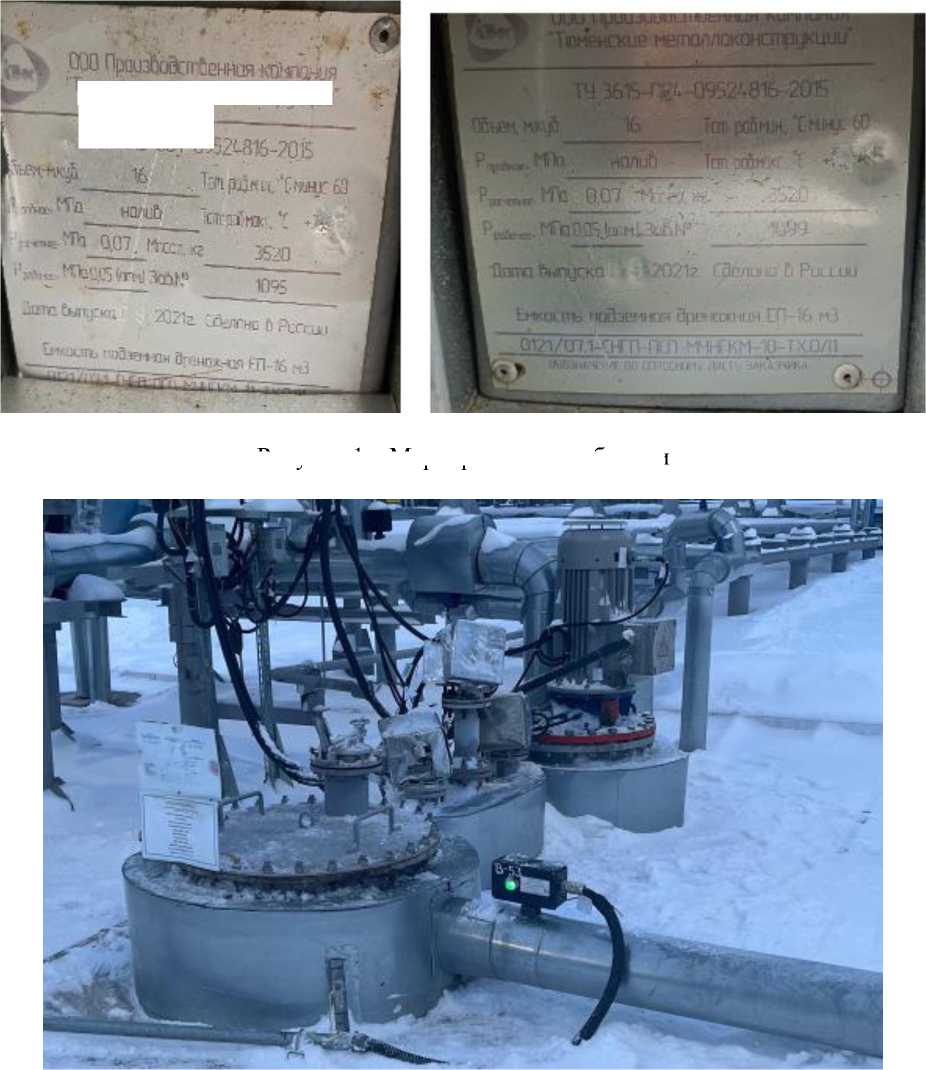

- Маркировочные таблички
Рисунок 1
TtiHiMKus ьегтю-!.пок Ji 1СП1ричус,
14 36M|X~r

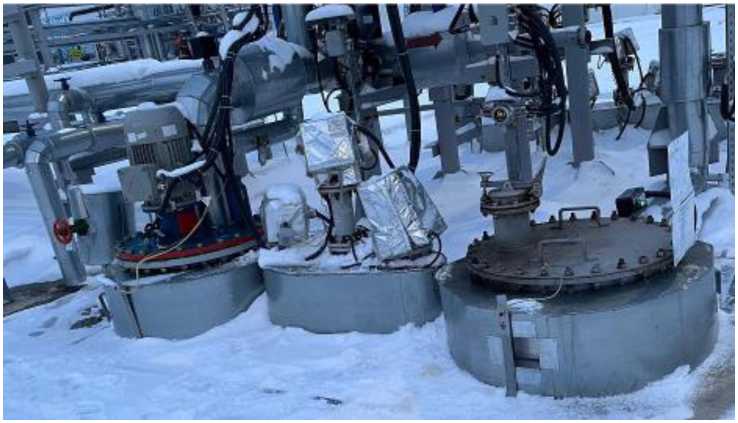

Рисунок 2 - Горловины и измерительный люк резервуара ЕП-16 зав.№ 1095

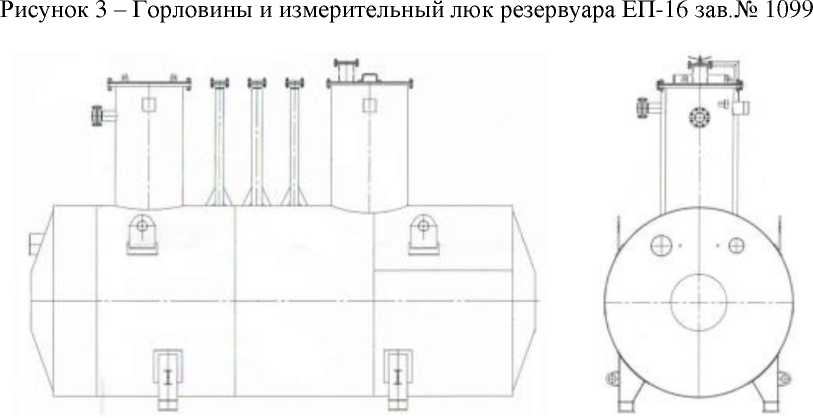

Рисунок 4 - Эскиз общего вида резервуаров ЕП-16
Пломбирование резервуаров ЕП-16 не предусмотрено.
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
ЕП-16 |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Градуировочная таблица |
- |
1 шт. |
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
16 |
|
Пределы допускаемой относительной погрешности измерений вместимости, % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
