Номер по Госреестру СИ: 94367-25
94367-25 Термопреобразователи сопротивления платиновые
(WZPY)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые WZPY термопреобразователи или ТС) предназначены для измерений температуры обмотки и сердечника статора электродвигателя, генераторов и трансформаторов.
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Общие сведения
Дата публикации - 21.01.2025
Срок свидетельства - 17.01.2030
Номер записи - 196136
ID в реестре СИ - 1422700
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
WZPY2-E60-48SL, WZPY2-E60-170S, WZPY2-E60-150B-30, WZPY2-E60-100SL, WZPY,
Производитель
Изготовитель - Shenyang Xicheng Precision Electrical Instrument Factory
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Статистика
Кол-во поверок - 37
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№79 от 2025.01.17 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Термопреобразователи сопротивления платиновые (WZPY)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shenyang Xicheng Precision Electrical Instrument Factory
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94367-25 17.01.2030 |
Термопреобразователи сопротивления платиновые, WZPY Shenyang Xicheng Precision Electrical Instrument Factory (КИТАЙ ) |
ОТ МП |
2 года |
Кто поверяет Термопреобразователи сопротивления платиновые (WZPY)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 37 | 37 | 37 | 0 | 0 | 37 | 37 | 0 |
Стоимость поверки Термопреобразователи сопротивления платиновые (WZPY)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийпредставлены в разделе 1.2 «Описание работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления и никеля. Общие технические требования и методы испытаний»;
ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления и никеля. Методика поверки»;
Стандарт предприятия изготовителя Shenyang Xicheng Precision Factory.
из
из
платины,
платины,
меди
меди
Electrical Instrument
Shenyang Xicheng Precision Electrical Instrument Factory, Китай
Адрес: No. 18, Mochouhu Street, Shenyang Economic and Technological Development Zone, Liaoning Province
Телефон+15940140037
E-mail: 314183387@qq.com
Изготовитель
Shenyang Xicheng Precision Electrical Instrument Factory, КитайАдрес: No. 18, Mochouhu Street, Shenyang Economic and Technological Development Zone, Liaoning Province
Адрес осуществления деятельности: Gate4, 18, South Х Middle Road, Tiexi District, Shenyang City, Liaoning Province
Телефон+15940140037
E-mail: 314183387@qq.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41 стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Shenyang Xicheng Precision Electrical Instrument Factory, КитайАдрес: No. 18, Mochouhu Street, Shenyang Economic and Technological Development Zone, Liaoning Province
Телефон+15940140037
E-mail: 314183387@qq.com
Конструктивно термопреобразователи представляют собой базовые ТС, состоящие из одного или двух проволочных чувствительных элементов (ЧЭ), помещенных в корпус с присоединительными удлинительными проводами в гибкий металлической армированной защитной оболочке. Корпус ТС может быть выполнен с экранированием медной фольгой или без него.
Принцип действия термопреобразователей основан на зависимости электрического сопротивления ЧЭ от измеряемой температуры.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Термопреобразователи выпускаются в следующих модификациях: WZPY-E60, WZPY2-E60, различающихся конструктивным исполнением и количеством ЧЭ.
Нанесение знака поверки на термопреобразователи не предусмотрено. Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, состоящего из арабских букв и цифр, наносится на индивидуальный шильдик методом печати.

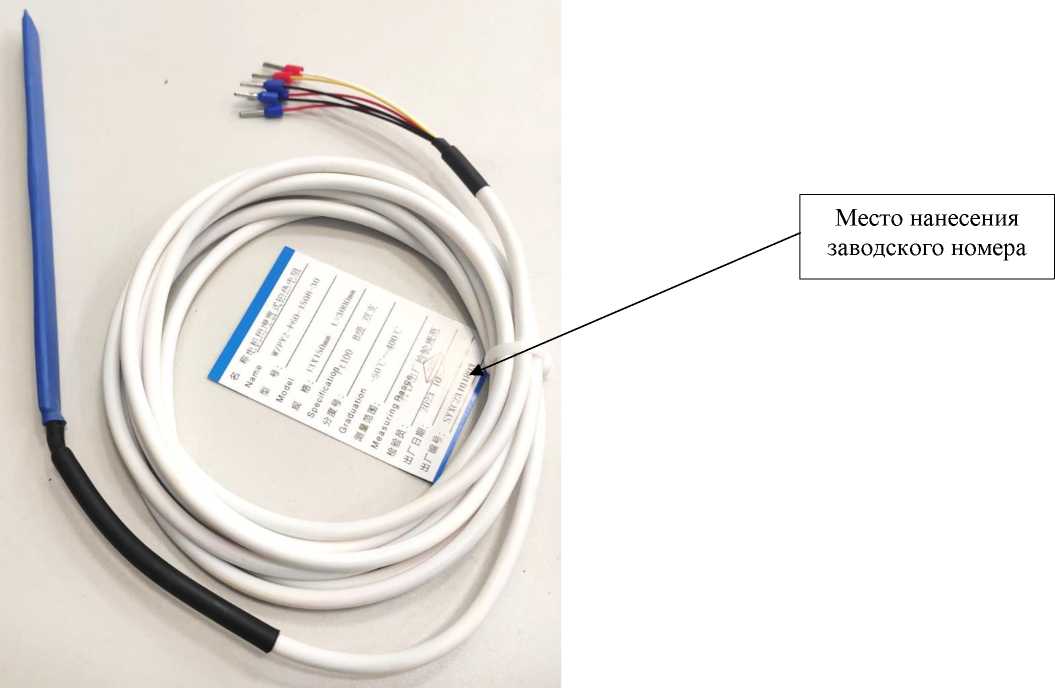

Общий вид термопреобразователей, с указанием места нанесения заводского номера, представлен на рисунке 1.
Пломбирование термопреобразователей не предусмотрено.
Рисунок 1 - Общий вид термопреобразователей с указанием места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений температуры, °С 1) |
от -50 до +150 от 0 до +200 от-50 до +400 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ ГОСТ 6651-2009 |
Pt100 |
|
Температурный коэффициент ТС, а по ГОСТ 6651-2009, °С-1 |
0,00385 |
|
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом |
100 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
В |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по МЭК 60751/ГОСТ 6651-2009, °C |
± (0,3 + 0,005 • | t |)2) |
|
Примечания:
| |
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
Ширина монтажной части ТС, мм |
от 4 до 20 |
|
Длина монтажной части ТС, мм |
от 40 до 950 |
|
Толщина монтажной части ТС, мм |
от 1,5 до 6 |
|
Длина соединительного кабеля, мм |
от 100 до 20000 |
|
Масса, г, не более |
3000 |
|
Степень защиты IP |
IP65 |
|
Условия эксплуатации:
|
от -50 до +400 95 |
|
Примечание - 1) фактическое значение условий эксплуатации указывается в паспорте | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
46000 |
