Наименование

Обозначение

Количество

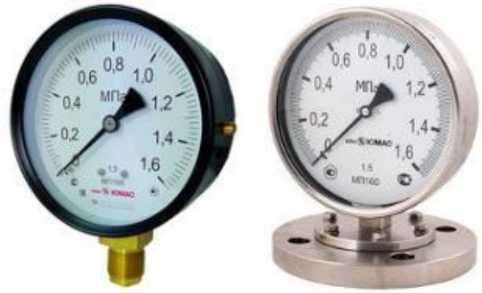

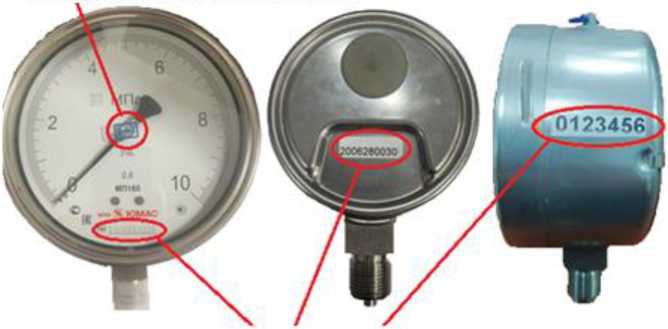

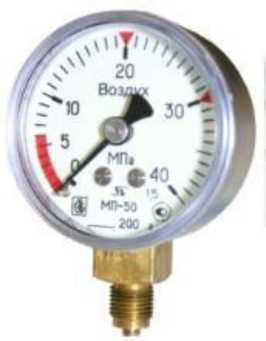

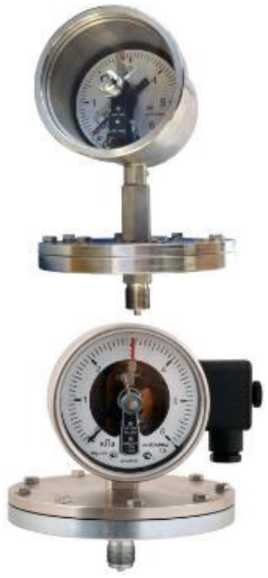

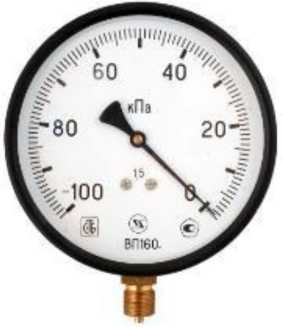

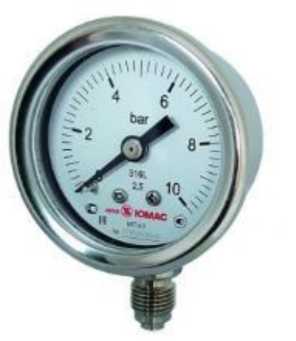

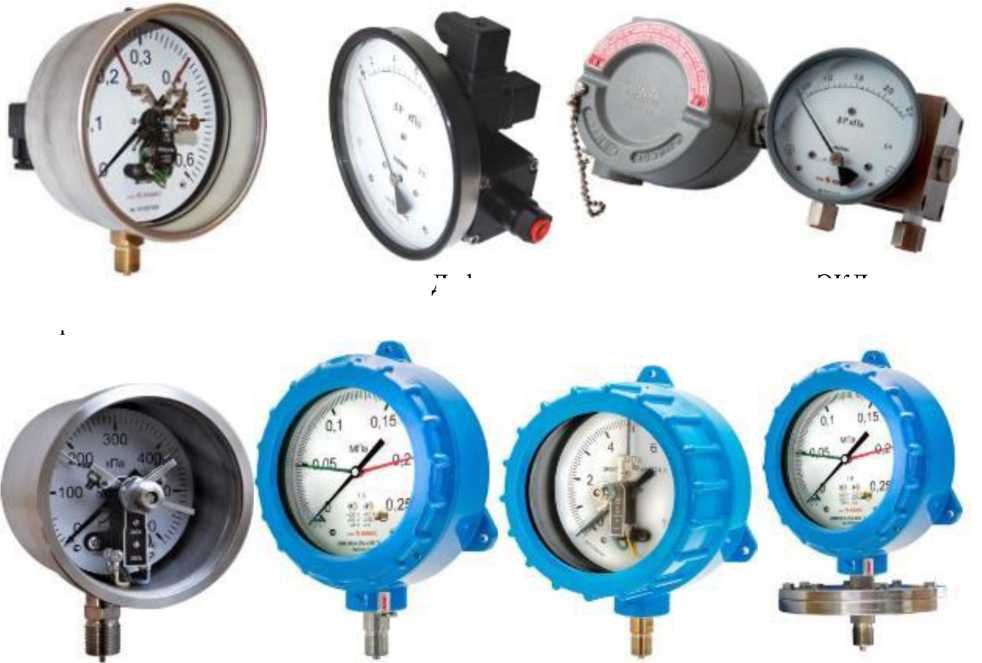

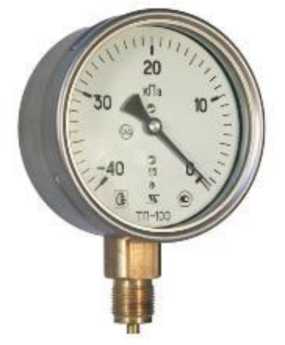

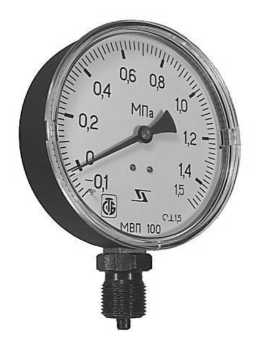

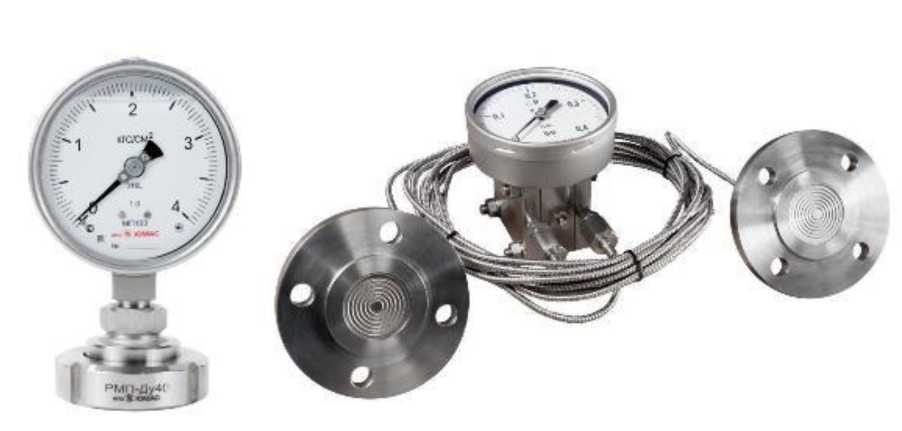

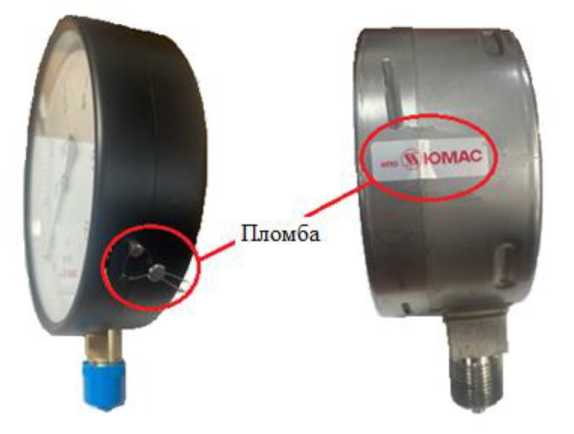

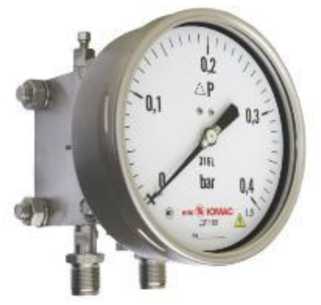

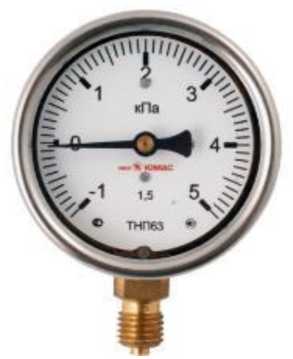

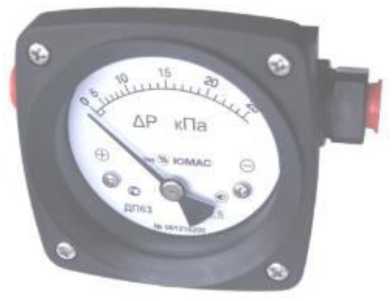

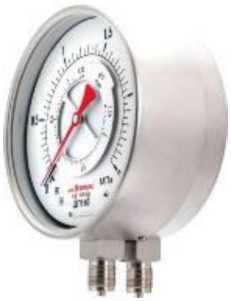

Манометр МПю, ЭкМю

МП, НП, ЭКН, ЭКМ, ВП, ТП, ЭКТ, ЭКВ, МВП, ТНП, ЭКВМ, ЭКТН, ДП, ЭКД

1 шт.

Паспорт

ФCГМ.406XXX.YYY ПС ¹⁾

1 экз. ²⁾

Руководство по эксплуатации

ФCГМ.406XXX.YYY РЭ ¹⁾

1 экз. ²⁾

• ¹⁾ ХХХ - обозначение устанавливается по классификатору ЕСКД в зависимости от подкласса манометра; YYY - обозначение устанавливается в зависимости от модификации манометра;

• ²⁾ по заказу возможна поставка одного экземпляра на партию

Наименование характеристики

Значение

Максимальный диапазон измерений давления ¹⁾, МПа:

• - модификации МП; ЭКМ

• - модификации НП; ЭКН

• - модификации ВП; ЭКВ

• - модификации ТП; ЭКТ

• - модификации МВП; ЭКМВ

• - модификации ТНП; ЭКТН

• - модификации ДП; ЭКД

от 0 до 250 от 0 до 0,04 от -0,1 до 0 от -0,04 до 0 от -0,1 до 2,4 от -0,04 до 0,04 от -0,1 до 0,7

Пределы основной допускаемой приведенной погрешности измерений давления у, % от диапазона измерений: ²⁾

- манометры с диаметром корпуса 30, 40, 50, 63 мм

±1,5; ±2,5; ±4,0

- манометры с диаметром корпуса 100 мм

±0,6; ±1,0; ±1,5; ±2,5; ±4,0

- манометры с диаметром корпуса 150, 160, 250 мм

±0,15; ±0,25; ±0,4; ±0,6; ±1,0;

±1,5; ±2,5; ±4,0

Пределы допускаемой дополнительной приведенной погрешности измерений давления, вызванной отклонением температуры от нормальных условий на каждый 1 °С, % от диапазона измерений:

• - для манометров классов точности 0,15; 0,25; 0,4; 0,6; 1; 1,5

• - для манометров классов точности 2,5; 4

±0,06

±0,10

Нормальные условия измерений:

• - температура окружающего воздуха для манометров классов точности 0,15; 0,25; 0,4; 0,6; 1, °С

• - температура окружающего воздуха для манометров классов точности 1,5; 2,5; 4, °С

от 21 до 25

от 18 до 27

Вариация показаний, % от диапазона измерений

^|Y^|

• ¹⁾ Указан максимальный диапазон измерений давления (разности давлений). Диапазон измерений манометра может быть меньше в пределах указанных диапазонов, но не менее 0,04 кПа

• ²⁾ Пределы основной допускаемой приведенной погрешности измерений соответствуют классу точности, указанному на манометре, в соответствии с ГОСТ 2405-88

Примечание - возможно использование других единиц к применению на территории РФ

давления, допущенных

Наименование характеристики

Значение

Диаметр корпуса, мм (с допуском ±5 мм)

30; 40; 50; 63; 100; 150; 160; 250

Масса, кг:

• - манометры с диаметром корпуса 30; 40; 50; 63 мм

• - манометры с диаметром корпуса 100 мм

• - манометры с диаметром корпуса 150; 160; 250 мм

от 0,1 до 2,5 от 0,15 до 4,5 от 0,3 до 8,7

Условия эксплуатации:

• - рабочий диапазон температуры  окружающего

воздуха (кроме классов точности 0,15, 0,25 и 0,4), °С

• - рабочий диапазон температуры окружающего воздуха (классов точности 0,15, 0,25 и 0,4), °С

• - относительная влажность окружающего воздуха, при 35 °С и более низких температурах, без конденсации влаги, не более %

от -60 до +60 ¹⁾

от -20 до +60 ¹⁾

95 ²⁾

Маркировка взврывозащиты для модификаций МП,

НП, ВП, ТП, МВП, ТНП, ДП с диаметром корпуса 63, 100, 160 мм

- без заполнения

1Ex h IIC T6_T1 Gb X

или Ex h IIIC T80°C_T300°C Db X

- с заполнением полиметилсилоксановой жидкостью ПМС-100 (ПМС-200)

1Ex h IIC T6_T3 Gb X

или Ex h IIIC T80°C T190°C Db X

• ¹⁾ указан максимально возможный рабочий диапазон температуры, конкретный диапазон зависит от заказа и от используемой вязкой жидкости (при наличии) и указывается в паспорте на манометр

• ²⁾ кроме манометров, предназначенных для использования на водолазном оборудовании
