Сведения о средстве измерений: 94295-25 Анализаторы углерода и серы

Номер по Госреестру СИ: 94295-25
94295-25 Анализаторы углерода и серы
(МЕТАВАК CS)

Назначение средства измерений:
Анализаторы углерода и серы МЕТАВАК CS (далее - анализаторы) предназначены для измерений массовой доли углерода и/или серы в металлах, сплавах и неорганических материалах.

сертификация программного обеспечения
Внешний вид. Анализаторы углерода и серы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы углерода и серы
Рисунок № 1
Внешний вид. Анализаторы углерода и серы, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы углерода и серы
Рисунок № 2
Внешний вид. Анализаторы углерода и серы, http://oei-analitika.ru рисунок № 3
Внешний вид.
Анализаторы углерода и серы
Рисунок № 3

Общие сведения

Дата публикации - 13.01.2025
Срок свидетельства - 10.01.2030
Номер записи - 196082
ID в реестре СИ - 1422428
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

МЕТАВАК CS-30, CS-30, CS-20, CS-10,

Производитель

Изготовитель - Общество с ограниченной ответственностью Научно-производственное объединение "Эксан" (ООО НПО "Эксан")
Страна - РОССИЯ
Населенный пункт - г. Ижевск
Уведомление о начале осуществления предпринимательской деятельности -

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 11
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№20 от 2025.01.10 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Анализаторы углерода и серы (МЕТАВАК CS)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью Научно-производственное объединение "Эксан" (ООО НПО "Эксан")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94295-25
10.01.2030
Анализаторы углерода и серы, МЕТАВАК CS
Общество с ограниченной ответственностью Научно-производственное объединение "Эксан" (ООО НПО "Эксан") (РОССИЯ г. Ижевск)
ОТ
МП
1 год

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).

Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.

Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.

Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.

Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы углерода и серы (МЕТАВАК CS)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • МЕТАВАК CS-30
  • 1 1 0 0 1 1 0
    ФБУ "УДМУРТСКИЙ ЦСМ"
    (RA.RU.311312)
    РСТ
  • CS-30
  • CS-20
  • CS-10
  • 9 1 9 0 0 9 9 0
    УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
    (RA.RU.311473)
    РСТ
  • CS-20
  • CS-10
  • CS-30
  • 11 10 1 0 10 10 0

    Стоимость поверки Анализаторы углерода и серы (МЕТАВАК CS)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    обеспечением (ПО), осуществлять сбор

    Анализаторы оснащены встроенным программным позволяющим проводить контроль процесса измерений, экспериментальных данных, обрабатывать и сохранять полученные результаты.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ПО анализаторов приведены в таблице 1.

    Таблица 1 -

    данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MetavakCS

    Номер версии ПО (идентификационный номер) ПО

    1.X.X*

    Цифровой идентификатор ПО

    -

    * X относится к метрологически незначимой части ПО и принимает значения от 0 до 99


    Знак утверждения типа

    Знак утверждения типа

    наносится на идентификационную табличку с заводским номером методом гравирования и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в МЕТ 202.НС.00.00.000 РЭ «Анализатор углерода и серы МЕТАВАК-CS. Руководство по эксплуатации», раздел 2.2 «Работа с программой».

    При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

    МЕТ 202.НС.00.00.000.24ТУ «Анализатор углерода и серы МЕТАВАК CS (модификации МЕТАВАК CS-10, МЕТАВАК CS-20, МЕТАВАК CS-30). Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью Научно-производственное объединение «Эксан» (ООО НПО «Эксан»)

    ИНН 1834032026

    Юридический адрес: 426006, Удмуртская Республика, г. Ижевск, ул. Телегина, д. 30/590, оф. 109

    Изготовитель

    Общество с ограниченной ответственностью Научно-производственное объединение
    «Эксан» (ООО НПО «Эксан»)
    ИНН 1834032026
    Адрес: 426006, Удмуртская Республика, г. Ижевск, ул. Телегина, д. 30/590, оф. 109

    Испытательный центр

    Уральский научно-исследовательский институт метрологии - филиал Федерального государственного исследовательский
    унитарного предприятия «Всероссийский научно-институт метрологии имени Д.И. Менделеева»
    (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 620075, г. Екатеринбург, улица Красноармейская, д. 4

    Правообладатель

    Общество с ограниченной ответственностью Научно-производственное объединение «Эксан» (ООО НПО «Эксан»)
    ИНН 1834032026
    Юридический адрес: 426006, Удмуртская Республика, г. Ижевск, ул. Телегина, д. 30/590, оф. 109

    Принцип действия анализаторов основан на сжигании пробы в атмосфере кислорода и последующем детектировании продуктов горения методом инфракрасной спектроскопии.

    Образовавшиеся при сжигании диоксиды углерода и/или серы СО2 и/или SO2 транспортируются на детекторы в аналитический блок. Детектор вырабатывает электрический сигнал, пропорциональный массе определяемого элемента. На основании величины этого сигнала, градуировочного коэффициента и массы пробы производится расчёт массовой доли определяемого компонента.

    Анализаторы выпускаются в трех модификациях: CS-10, CS-20, CS-30, которые различаются перечнем измерительных каналов и диапазонами измерений массовой доли углерода и/или серы. Модификация CS-10 предназначена для измерений массовой доли углерода. Модификации CS-20, CS-30 предназначены для измерений массовой доли углерода и серы.

    В анализаторах модификации CS-20 для анализа углерода и серы используется по два отдельных канала на каждый элемент, одновременно определяющие как высокие (C(H), S(H)), так и низкие (C(L), S(L)) содержания элементов. В модификации CS-30 для анализа углерода используется два канала, одновременно определяющие как высокое C(H), так и низкое C(L) содержание углерода, для анализа серы используется один канал S(L) на низкое содержание серы. Канал на высокое или низкое содержание элемента выбирается автоматически или вручную.

    Анализаторы выпускают в двух исполнениях: исполнение 1 - электропечь и анализатор расположены в едином корпусе, исполнение 2 - электропечь и анализатор расположены в двух отдельных корпусах.

    аналитического

    Конструктивно анализаторы состоят из устройства сжигания и блока.

    цвета, которые

    Корпус анализатора изготавливают из металла, окрашенного в определяет изготовитель.

    расположенный на идентификационной табличке на задней панели средства измерений. Заводской номер имеет цифровой формат и наносится гравированием или иным пригодным способом.

    Нанесение знака поверки на анализаторы не предусмотрено.

    Каждый экземпляр анализаторов имеет заводской номер,

    Общий вид анализаторов представлен на рисунках 1-2. Место нанесения заводского номера и знака утверждения типа на анализаторы представлено на рисунке 3.

    Внешний вид. Анализаторы углерода и серы (МЕТАВАК CS), http://oei-analitika.ru

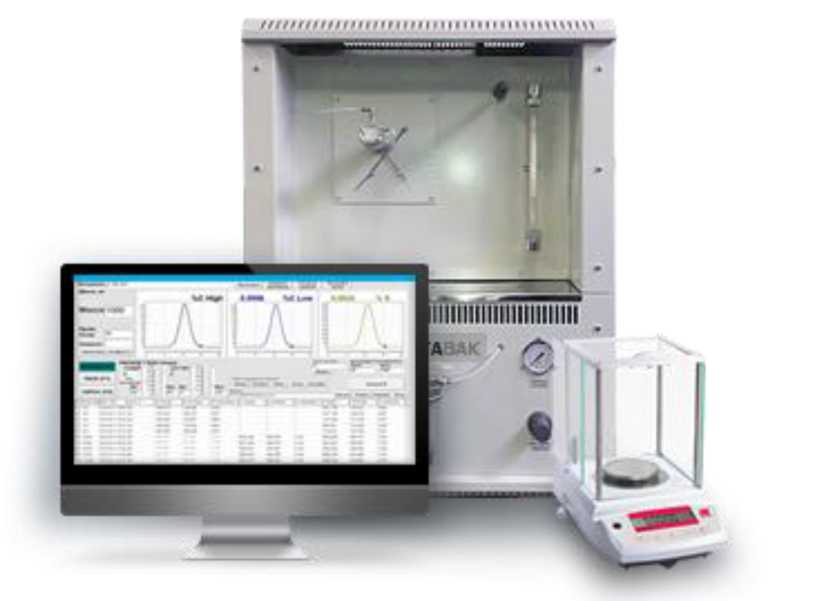

    Рисунок 1 - Общий вид анализаторов углерода и серы МЕТАВАК CS исполнение 1

    Внешний вид. Анализаторы углерода и серы (МЕТАВАК CS), http://oei-analitika.ru

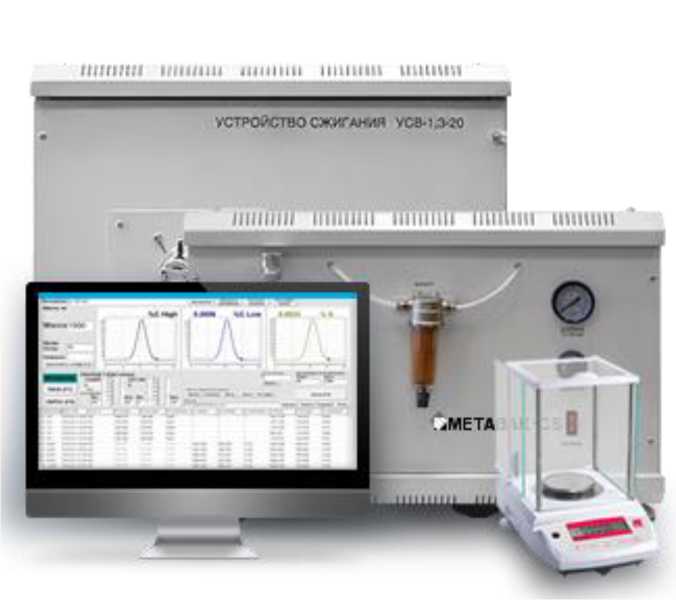

    Рисунок 2 - Общий вид анализаторов углерода и серы МЕТАВАК CS исполнение 2

    Внешний вид. Анализаторы углерода и серы (МЕТАВАК CS), http://oei-analitika.ru

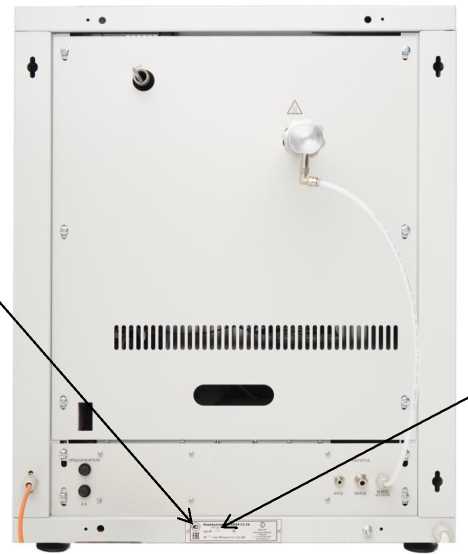

    Рисунок 3 - Место нанесения заводского номера и знака утверждения типа на анализаторы углерода и серы МЕТАВАК CS

    Пломбирование анализаторов не предусмотрено. Конструкция анализаторов несущим первичную

    обеспечивает ограничение доступа к частям анализаторов, измерительную информацию, и местам настройки (регулировки).


    Таблица 4 - Комплектность

    Наименование

    Обозначение

    Количество

    Анализатор углерода и серы

    МЕТАВАК CS

    1 шт.

    Паспорт

    МЕТ 202.НС.00.00.000 ПС

    1 экз.

    Руководство по эксплуатации

    МЕТ 202.НС.00.00.000 РЭ

    1 экз.

    Методика поверки

    -

    1 экз.


    Таблица 2 -

    Наименование характеристики

    Значение для модификации

    CS-10

    CS-20

    CS-30

    Диапазон измерений массовой доли углерода1), %

    от 0,001 до 35,0

    от 0,001 до 35,0

    от 0,001 до 35,0

    Диапазон измерений массовой доли серы1', %

    -

    от 0,001 до 40,0

    от 0,001 до 0,5

    Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %

    - C(H'

    2

    2

    2

    - C(L'

    6

    6

    6

    - S(H'

    -

    2

    -

    - S(L)

    -

    6

    6

    Предел обнаружения2', мг, не более

    - C

    0,004

    0,004

    0,004

    - S

    -

    0,003

    0,003

    Пределы допускаемой

    относительной

    погрешности измерений массовой доли углерода1), %:

    - от 0,001 % до 0,05 % включ.

    ± 25,0

    ± 25,0

    ± 25,0

    - св. 0,05 % до 0,5 % включ.

    ± 10,0

    ± 10,0

    ± 10,0

    - св. 0,5 % до 5,0 % включ.

    ± 6,0

    ± 6,0

    ± 6,0

    - св. 5,0 % до 35,0 % включ.

    ± 3,0

    ± 3,0

    ± 3,0

    Пределы допускаемой

    относительной

    погрешности измерений массовой доли серы1), %:

    - от 0,001 % до 0,02 % включ.

    ± 25,0

    ± 25,0

    - св. 0,02 % до 0,5 % включ.

    -

    ± 10,0

    ± 10,0

    - св. 0,5 % до 40,0 % включ.

    -

    ± 3,0

    -

    1) установлен при градуировке анализатора стандартными образцами ГСО 6139-91, ГСО 250-91П, ГСО 11337-2019, ГСО 9683-2010, ГСО 9978-2011, ГСО 10222-2013, ГСО 666-81П, ГСО 888-93П, ГСО 10450-2014, ГСО 9683-2010

    2) установлен на каналах на низкое содержание углерода и серы

    Таблица 3 - Основные технические

    Наименование характеристики

    Значение

    Масса анализируемого образца, мг

    от 20 до 2000

    Параметры электрического питания: - напряжение переменного тока, В

    220 ± 22

    - частота переменного тока, Гц

    50 ± 1

    Габаритные размеры, мм, не более Исполнение 1:

    - высота

    770

    - ширина

    600

    - длина

    720

    Исполнение 2: аналитический блок

    - высота

    290

    - ширина

    500

    - длина

    560

    электропечь

    - высота

    770

    - ширина

    600

    - длина

    720

    Масса, кг, не более:

    Исполнение 1

    70

    Исполнение 2: аналитический блок

    27

    электропечь

    43

    Условия эксплуатации:

    - температура окружающей среды, °C

    от + 15 до + 40

    - относительная влажность, %

    от 30 до 80
