Принцип действия манометров-термометров при измерении избыточного давления основан на преобразовании упругой деформации чувствительного элемента первичного преобразователя давления, выполненного в виде мембраны, в изменение сопротивления тензорезисторов, расположенных на мембране и включенных по мостовой схеме. Выходное напряжение моста изменяется пропорционально приложенному давлению. Принцип действия манометров-термометров при измерении температуры основан на зависимости электрического сопротивления чувствительного элемента первичного преобразователя от температуры.

Манометры-термометры состоят из элемента питания (автономные приборы), первичных преобразователей, электронного блока и интерфейса связи. Электронный блок преобразует выходные сигналы чувствительных элементов в унифицированный цифровой сигнал для дальнейшего сохранения результатов измерений в энергонезависимой памяти или передачи на персональный компьютер для дальнейшей обработки. В зависимости от места установки (присоединения к оборудованию) манометры-термометры могут размещаться внутри собственных корпусов, отличающихся диаметром, длиной и присоединительными элементами или могут быть встроены в состав других изделий (например, клапан управляемый скважинный, расходомер скважинный и т.д.).

Корпус (в случае размещения в собственном) выполнен во взрывозащищенном исполнении с уровнем взрывозащиты «взрывобезопасный» по ГОСТ 31610.0-2019, видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ IEC 60079-1-2013, маркировкой взрывозащиты 1ExdbIIBT3Gb по ГОСТ 31610.0-2019 и могут применяться во взрывоопасных зонах в соответствии с гл. 7.3 ПУЭ, а также зонах класса 1 и 2 по ГОСТ IEC 60079-14-2013.

Манометры-термометры делятся на две группы, отличающиеся условиями эксплуатации: устьевые (наземные) и скважинные (погружные).

К первой группе относятся модификации Литан-У. Манометры-термометры Литан-У могут оснащаться выносным зондом температуры и индикатором

Ко второй группе относятся скважинные манометры-термометры, предназначенные для использования в скважинах. Имеются 3 модификации, отличающиеся способами передачи измерительной информации (способами связи): Литан - автономные, Литан-К -кабельные, Литан-АК - автономно-кабельные. Автономные и автономно-кабельные манометры-термометры имеют встроенную внутреннюю память для сохранения информации. Автономные подключаются к компьютеру для передачи данных после извлечения из скважины. Кабельные и автономно-кабельные манометры-термометры подключаются к компьютеру или наземному регистратору через интерфейсный блок (ИБ), а к ИБ подключаются через бронированный геофизический кабель. В зависимости от диапазона рабочих температур манометры-термометры скважинные (погружные) могут быть изготовлены в четырех температурных исполнениях: обычное (без обозначения), высокотемпературное (В), теплостойкое (Т), повышенное теплостойкое (П).

Модификации манометров-термометров различаются применяемыми первичными преобразователями (в зависимости от диапазона измерения давления), спецификой применения, условиями эксплуатации и материалом корпуса. В манометрах-термометрах считывание данных производится без разборки корпуса с помощью специализированного кабеля связи.

Структура обозначения манометров-термометров Литан:

Литан-12345-6,

где:

• 1 - способ связи: «А», «АК», «К», автономный (А) может не указываться;

• 2 - условия эксплуатации: «У» - устьевой, без «У» - скважинный;

• 3 - температурное исполнение: «_», «В», «Т», «П», обычное не указывается;

• 4 - верхний предел измерения давления;

• 5 - символ единицы измерения давления: «М» - МПа, «А» - Ат;

• 6 - предел допускаемой приведенной (к верхнему пределу измерений) погрешности измерений давления: 0,1; 0,15; 0,25.

Пример обозначения:

Литан-В60М-0,1 - манометр-термометр Литан автономный скважинный, высокотемпературное исполнение с диапазоном измерения давления 0 - 60 МПа, предел допускаемой приведенной (к верхнему пределу измерений) погрешности измерения давления ±0,1%.

Классификация манометров-термометров приведена в таблице 1.

Таблица 1 -

Манометры-термометры имеют заводские номера, состоящие из арабских цифр, которые наносятся методом гравировки или ударным способом на корпус. Нанесение знака поверки на манометры-термометры не предусмотрено.

Конструкция манометров-термометров не предусматривает их пломбировку.

Фотографии общего вида манометров-термометров представлены на рисунках 1 - 5.

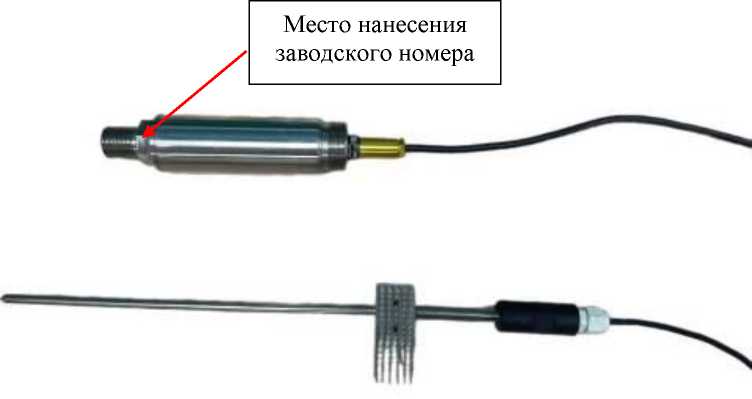

Рисунок 1 - Общий вид манометра-термометра Литан-У (устьевого) с кабелем и выносным зондом

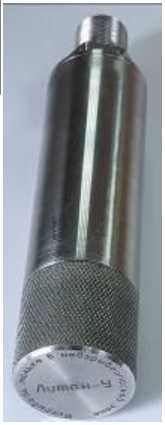

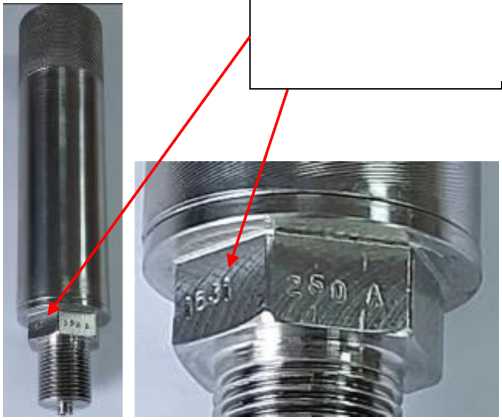

Рисунок 2 - Общий вид манометра-термометра Литан-У (устьевого) с местом нанесения заводского номера и обозначения

Место нанесения заводского номера

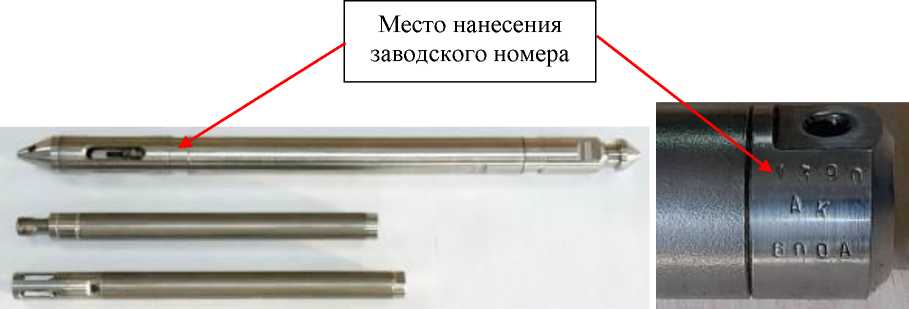

Рисунок 3 - Общий вид манометров-термометров скважинных автономных Литан-28, Литан-20М14, Литан-20 (автономные)

Место нанесения заводского номера

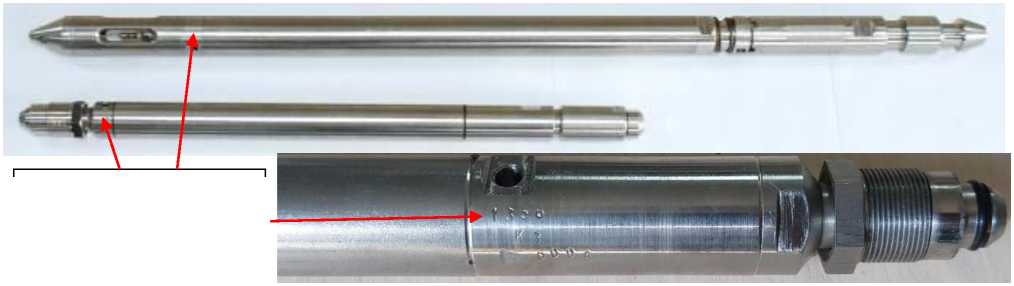

Рисунок 4 - Общий вид манометров-термометров скважинных автономно-кабельных

Литан-28АК и Литан-25АКГ

Место нанесения

заводского номера

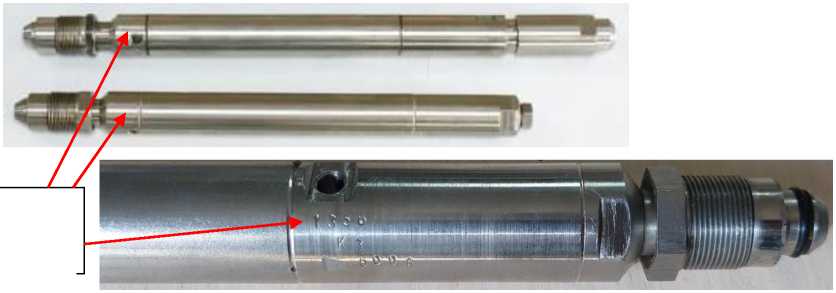

Рисунок 5 - Общий вид манометров-термометров скважинных кабельных Литан-25КГ (газоустойчивого) и Литан-25КС30 (сероводородостойкого)

Таблица 6 - Комплектность

манометров - термометров приведены в таблицах 3 - 4.

Таблица 3 - Основные

Таблица 4 - Технические

Таблица 5 - Показатели надежности
