Номер по Госреестру СИ: 94276-24
94276-24 Датчики вибрации
(RS)
Назначение средства измерений:
Датчики вибрации RS (далее - датчики) предназначены для измерений параметров вибрации (виброскорости и (или) виброускорения).
Внешний вид.
Датчики вибрации
Рисунок № 1
Внешний вид.
Датчики вибрации
Рисунок № 2
Общие сведения
Дата публикации - 29.12.2024
Срок свидетельства - 27.12.2029
Номер записи - 196072
ID в реестре СИ - 1422327
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. RS6917-07-01-01-02-02, мод. RS6917, исполнение RS6917-07-01-01-02-02, RS6917-07-01-01-02-02,
Производитель
Изготовитель - Shanghai Ruishi Instrument Electronic Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Статистика
Кол-во поверок - 116
Выдано извещений - 0
Кол-во периодических поверок - 16
Кол-во средств измерений - 96
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№3146 от 2024.12.27 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Датчики вибрации (RS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Датчики вибрации (RS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |||
| ООО "ПМЦ" (RA.RU.312726) | 24 | 24 | 0 | 0 | 24 | 24 | 0 | |||
| ООО "НМОП" (RA.RU.311359) | 76 | 4 | 76 | 0 | 0 | 76 | 76 | 0 |
Стоимость поверки Датчики вибрации (RS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации «Руководство по эксплуатации. Датчики вибрации
RS, «Shanghai Ruishi Instrument Electronic Co., Ltd.», Китай», раздел 5.1 «Общие указания» и раздел 5.2 «Последовательность монтажа».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений2772 «Об утверждении виброперемещения,
Приказ Росстандарта от 27 декабря 2018 для средств
государственной поверочной схемы виброскорости, виброускорения и углового ускорения»;
Стандарт предприятия. единые технические
г. №
измерений
и метрологические требования на датчики вибрации RS, «Shanghai Ruishi Instrument Electronic Co., Ltd.», Китай.
«Shanghai Ruishi Instrument Electronic Co., Ltd.», Китай
Адрес: Room 2001, No. 4299 Jindu Road, Minhang District, Shanghai
Е-mail: 13601921246@163.com
Web-сайт: www.rvissensors.com
Изготовитель
«Shanghai Ruishi Instrument Electronic Co., Ltd.», КитайАдрес: Room 2001, No. 4299 Jindu Road, Minhang District, Shanghai Е-mail: 13601921246@163.com
Web-сайт: www.rvissensors.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
«Shanghai Ruishi Instrument Electronic Co., Ltd.», КитайАдрес: Room 2001, No. 4299 Jindu Road, Minhang District, Shanghai
Е-mail: 13601921246@163.com
Web-сайт: www.rvissensors.com
Датчики вибрации являются датчиками инерционного типа. Принцип действия датчиков основан на использовании прямого пьезоэлектрического эффекта, состоящего в образовании электрического заряда на поверхности пьезоэлемента, пропорционального виброускорению, воздействующей на датчик с последующим интегрированием в виброскорость.
Датчики вибрации RS выпускаются в следующих модификациях: RS6917, RS5484E и RS177230, отличающихся диапазонами измерений, значениями коэффициента преобразования и габаритными размерами.
Общий вид датчиков RS6917, RS5484E и RS177230 представлен на рисунке 1.
Место нанесения заводского номера
Общий вид датчиков вибрации RS6917
Общий вид датчиков вибрации RS5484E
Общий вид датчиков вибрации RS177230

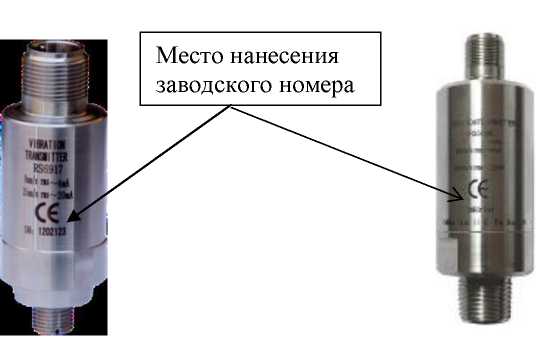

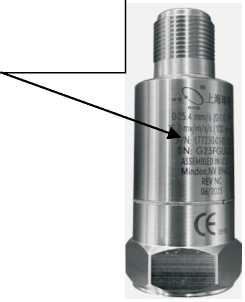

Рисунок 1 - Общий вид датчиков вибрации RS6917, RS5484E и RS177230
Датчики вибрации RS модификации RS6917 выпускаются в следующих исполнениях:
RS6917-AA-BB-CC-DD-EE
где:
AA - максимальное значение диапазона измерений (принимает значения от 01 до 12);
01 - диапазон измерений амплитудного значения виброскорости от 0,1 до 25 мм/с;
02 - диапазон измерений амплитудного значения виброскорости от 0,1 до 12,7 мм/с;
03 - диапазон измерений амплитудного значения виброскорости от 0,1 до 50 мм/с;
04 - диапазон измерений значения СКЗ виброскорости от 0,1 до 25 мм/с;
05 - диапазон измерений значения СКЗ виброскорости от 0,1 до 12,7 мм/с;
06 - диапазон измерений значения СКЗ виброскорости от 0,1 до 50 мм/с;
07 - диапазон измерений значения СКЗ виброскорости от 0,1 до 20 мм/с;
08 - диапазон измерений амплитудного значения виброскорости от 0,1 до 20 мм/с;
09 - диапазон измерений значения СКЗ виброскорости от 0,1 до 10 мм/с;
-
10 - диапазон измерений амплитудного значения виброскорости от 0,1 до 10 мм/с;
-
11 - диапазон измерений значения СКЗ виброскорости от 0,1 до 30 мм/с;
-
12 - диапазон измерений амплитудного значения виброскорости от 0,1 до 30 мм/с;
ВВ - тип монтажной резьбы (принимает значения от 01 до 08);
СС - тип высокочастотного фильтра (принимает значение от 01 до 07);
01 - фильтр 3 Гц
02 - фильтр 5 Гц
03 - фильтр 10 Гц
04 - фильтр 20 Гц
05 - фильтр 50 Гц
06 - фильтр 100 Гц
07 - фильтр 200 Гц
DD - тип низкочастотного фильтра (принимает значение от 01 до 07);
01 - фильтр 40 Гц
02 - фильтр 100 Гц
03 - фильтр 250 Гц
04 - фильтр 500 Гц
05 - фильтр 1000 Гц
06 - фильтр 1500 Гц
07 - фильтр 2000 Гц
ЕЕ - тип выходного кабеля (принимает значения 01 или 02).
Датчики вибрации RS модификации RS5484E выпускаются в следующих исполнениях:
RS5484E-AAA-BBCD-EF
где:
AAA - максимальное значение диапазона измерений (принимает значения от 121 159);
-
121 - диапазон измерений амплитудного значения виброскорости от 0,1 до 25 мм/с;
-
122 - диапазон измерений амплитудного значения виброскорости от 0,1 12,7 мм/с;
-
123 - диапазон измерений амплитудного значения виброскорости от 0,1 до 50 мм/с;
-
124
12,5 мм/с;
126
до
до
до
до 20,3 мм/с;
диапазон
диапазон
измерений
измерений
амплитудного
амплитудного
значения
значения
виброскорости от 0,1
виброскорости от 0,1
132 -
диапазон измерений амплитудного значения виброскорости от 0,1 до 75 мм/с; диапазон измерений значения диапазон измерений значения диапазон измерений значения диапазон измерений значения
диапазон измерений амплитудного значения виброскорости от 0,1 до 20 мм/с; диапазон измерений значения СКЗ виброскорости от 0,1 до 10 мм/с;
диапазон измерений амплитудного значения виброскорости от 0,1 до 10 мм/с; диапазон измерений значения СКЗ виброскорости от 0,1 до 30 мм/с;
диапазон измерений амплитудного значения виброскорости от 0,1 до 30 мм/с;
СКЗ виброскорости от 0,1 до 25 мм/с; СКЗ виброскорости от 0,1 до 12,7 мм/с;
СКЗ виброскорости от 0,1 до 50 мм/с;
СКЗ виброскорости от 0,1 до 20 мм/с;
ВВ - тип монтажной резьбы (принимает значения от 00 до 70);
C - тип взрывозащиты (принимает значение 3);
D - тип выходного кабеля (принимает значения от 1 до 4);
E - тип высокочастотного фильтра (принимает значение от 0 до 6); 0 - фильтр 2 Гц
-
1 - фильтр 5 Гц
-
2 - фильтр 10 Гц
-
3 - фильтр 20 Гц
-
4 - фильтр 50 Гц
-
5 - фильтр 100 Гц
-
6 - фильтр 200 Гц
F - тип низкочастотного фильтра (принимает значения от 0 до 7).
0 - фильтр 1500 Гц
-
1 - фильтр 500 Гц
-
2 - фильтр 1000 Гц
-
3 - фильтр 2000 Гц
-
4 - фильтр 250 Гц
-
5 - фильтр 230 Гц
-
6 - фильтр 350 Гц
-
7 - фильтр 450 Гц
Датчики вибрации RS модификации RS177230 выпускаются в следующих исполнениях:
RS177230-AA-BB-CC
где:
AA - максимальное значение диапазона измерений (принимает значения от 00 до 02):
00 - диапазон измерений значений виброскорости (СКЗ) от 0,1 до 12,7 мм/с; 01 - диапазон измерений значений виброскорости (СКЗ) от 0,1 до 25,4 мм/с;
02 - диапазон измерений значений виброскорости (СКЗ) от 0,1 до 50,8 мм/с;
ВВ - диапазон рабочих частот (принимает значения от 01 до 02);
01 - диапазон рабочих частот измерения виброскорости от 10 до 1000 Гц;
02 - диапазон рабочих частот измерения виброскорости от 3 до 1000 Гц;
СС - тип взрывозащиты (принимает значение 05).
Датчики не подлежат пломбированию.
Заводские номера датчиков в цифро-буквенном формате наносятся на корпус методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазоны измерений значений виброскорости (пиковое значение), мм/с |
от 0,1 до 10 от 0,1 до 12,7 от 0,1 до 20 от 0,1 до 25 от 0,1 до 30 от 0,1 до 50 |
|
Диапазоны измерений значений виброскорости (СКЗ), мм/с |
от 0,1 до 10 от 0,1 до 12,7 от 0,1 до 20 от 0,1 до 25 от 0,1 до 30 от 0,1 до 50 |
|
Диапазон выходного тока, мА |
от 4 до 20 |
|
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мА/(мм^с-1):
|
1,6 1,28 0,8 0,64 0,53 0,32 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц, % |
±5 |
|
Значения нижней границы диапазона рабочих частот, Гц |
3; 5; 10; 20; 50; 100; 200 |
|
Значения верхней границы диапазона рабочих частот, Гц |
40; 100; 500; 1000; 1500; 2000 |
|
Нелинейность амплитудной характеристики, %, не более |
±1 |
|
Неравномерность частотной характеристики относительно базовой частоты 160 Гц, % |
±10 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Пределы допускаемого отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, %/°С |
±0,1 |
|
Наименование характеристики |
Значение |
|
Диапазоны измерений значений виброскорости (пиковое значение), мм/с |
от 0,1 до 10 от 0,1 до 12,5 от 0,1 до 12,7 от 0,1 до 20 от 0,1 до 20,3 от 0,1 до 25 от 0,1 до 30 от 0,1 до 50 от 0,1 до 75 |
|
Диапазоны измерений значений виброскорости (СКЗ), мм/с |
от 0,1 до 10 от 0,1 до 12,7 от 0,1 до 20 от 0,1 до 25 от 0,1 до 30 от 0,1 до 50 |
|
Диапазон выходного тока, мА |
от 4 до 20 |
|
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мА/(мм^с-1):
|
1,6 1,28 1,26 0,8 0,788 0,64 0,53 0,32 0,213 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц, % |
±5 |
|
Значения нижней границы диапазона рабочих частот, Гц |
2; 5; 10; 20; 50; 100; 200 |
|
Значения верхней границы диапазона рабочих частот, Гц |
230; 250; 350; 450; 500; 1000; 1500; 2000 |
|
Нелинейность амплитудной характеристики, %, не более |
±1 |
|
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 160 Гц , % |
±10 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемого отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, %/°С |
±0,1 |
|
Диапазон измерения амплитудного значения виброускорения, м/с2 |
от 0,1 до 196 |
|
Номинальный коэффициент преобразования на базовой частоте 160 Гц, мВ/(м-с2) |
10,2 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц, % |
± 5 |
|
Диапазон рабочих частот измерения виброускорения, Гц |
от 2,5 до 10000 |
|
Нелинейность амплитудной характеристики, %, не более |
±5 |
|
Неравномерность частотной характеристики относительно базовой частоты 160 Гц, % |
±10 |
|
Диапазоны измерений значений виброскорости (СКЗ), мм/с - RS177230-00-BB-CC |
от 0,1 до 12,7 |
|
- RS177230-01-BB-CC |
от 0,1 до 25,4 |
|
- RS177230-02-BB-CC |
от 0,1 до 50,8 |
|
Диапазон воспроизведения выходного тока, мА |
от 4 до 20 |
|
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мА/(мм^с-1): | |
|
- для диапазона измерений от 0,1 до 12,7 мм/с |
1,26 |
|
- для диапазона измерений от 0,1 до 25,4 мм/с |
0,63 |
|
- для диапазона измерений от 0,1 до 50,8 мм/с |
0,31 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц, % |
±5 |
|
Диапазон рабочих частот измерения виброскорости, Гц - RS177230-AA-01-CC |
от 10 до 1000 |
|
- RS177230-AA-02-CC |
от 3 до 1000 |
|
Нелинейность амплитудной характеристики, %, не более |
±1 |
|
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 160 Гц, % |
±10 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Пределы допускаемого отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, %/°С |
±0,1 |
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Напряжение питания постоянного тока, В |
от 11 до 30 |
|
Условия эксплуатации, температура окружающей среды, °С |
от -40 до +100 |
|
Маркировка взрывозащиты |
0Ex ia IIС T4 Ga Х |
|
Габаритные размеры (диаметрхвысота), мм, не более: - для датчика RS6917 |
026x62 |
|
- для датчика RS5484E |
038x90 |
|
- для датчика RS177230 |
026x66 |
|
Масса, г, не более: - для датчика RS6917 |
175 |
|
- для датчика RS5484E |
360 |
|
- для датчика RS177230 |
180 |
