Номер по Госреестру СИ: 94266-24
94266-24 Твердомеры портативные динамические
(ТЭМП)
Назначение средства измерений:
Твердомеры портативные динамические ТЭМП (далее - твердомеры) предназначены для измерений твердости сталей по шкалам Роквелла, Виккерса, Бринелля, Шора D и Либа.
Внешний вид.
Твердомеры портативные динамические
Рисунок № 1
Внешний вид.
Твердомеры портативные динамические
Рисунок № 2
Внешний вид.
Твердомеры портативные динамические
Рисунок № 3
Внешний вид.
Твердомеры портативные динамические
Рисунок № 4
Внешний вид.
Твердомеры портативные динамические
Рисунок № 5
Внешний вид.
Твердомеры портативные динамические
Рисунок № 6
Общие сведения
Дата публикации - 29.12.2024
Срок свидетельства - 27.12.2029
Номер записи - 196062
ID в реестре СИ - 1422317
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТЭМП-4кc, ТЭМП-4к, ТЭМП-4, ТЭМП-3, ТЭМП-2,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "Технотест" (ООО НПП "Технотест")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок - 308
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3146 от 2024.12.27 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Твердомеры портативные динамические (ТЭМП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "Технотест" (ООО НПП "Технотест")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94266-24 27.12.2029 |
Твердомеры портативные динамические, ТЭМП Общество с ограниченной ответственностью "Научно-производственное предприятие "Технотест" (ООО НПП "Технотест") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Кто поверяет Твердомеры портативные динамические (ТЭМП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НВП "КРОПУС" (РОСС RU.0001.310405) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| АО«НПО«ЦНИИТМАШ» (RA.RU.311531) | 303 | 303 | 303 | 0 | 0 | 302 | 302 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "БУРЯТСКИЙ ЦСМ" (10) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Твердомеры портативные динамические (ТЭМП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) твердомеров является метрологически значимым и используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Метрологически значимая часть ПО прошита во внутренней долговременной памяти твердомеров и защищена кодом производителя.
Влияние ПО твердомеров учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение для модификаций | ||
|
ТЕМП-2 |
ТЕМП-3 |
ТЕМП-4 ТЕМП-4к | |
|
Идентификационное наименование встроенного ПО |
keybcv 104 |
- |
test48.mcp |
|
Номер версии (идентификационный номер) встроенного ПО |
не ниже v 2.6.1 |
- |
не ниже v 28 |
|
Идентификационное наименование внешнего ПО |
temp2u.exe |
temp3.exe |
- |
|
Номер версии (идентификационный номер) внешнего ПО |
не ниже v 2.6 |
не ниже v 28 |
- |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 7 «Порядок работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 14 августа 2024 г. № 1898 «Об утверждении Государственной поверочной схемы для средств измерений твёрдости по шкалам Виккерса и шкалам Кнупа»;
Приказ Росстандарта от 2 августа 2022 г. № 1895 «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Бринелля»;
Приказ Росстандарта от 30 декабря 2019 г. № 3462 Государственной поверочной схемы для средств измерений твердости по Супер-Роквелла»;
Приказ Росстандарта от 24 февраля 2021 г. № 158
«Об утверждении шкалам Роквелла и
«Об утверждении Государственной поверочной схемы для средств измерений твердости металлов по шкале Шора D и шкалам Либа»;
ТУ 427113-005-13286280-24 «Твердомеры портативные динамические ТЭМП. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное
предприятие «Технотест» (ООО НПП «Технотест»)
ИНН 7723602602
Юридический адрес: 115088, г. Москва, ул. Шарикоподшипниковская, д. 4, к. 1
Испытательный центр
Федеральное государственное унитарное предприятия научно-исследовательский институт физико-технических измерений» (ФГУП «ВНИИФТРИ») Адрес юридического лица: 141570, Московская обл., рп. Менделеево, промзона ФГУП «ВНИИФТРИ» Адрес места осуществления деятельности: 141570,«Всероссийский и радиотехнических
г. Солнечногорск,
г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Принцип действия твердомеров основан на измерении отношения скоростей индентора до и после отскока от поверхности контролируемого изделия. Отношение скоростей индентора до и после отскока определяет твердость материала. Индентор, расположенный в динамическом датчике (бойке), представляет собой ударный элемент с твердосплавным наконечником.
Конструктивно твердомеры представляют собой портативные приборы, состоящие из электронного блока и динамического датчика. Автономный источник питания расположен внутри электронного блока.
Твердомеры выпускаются в четырех модификациях: ТЭМП-2, ТЭМП-3, ТЭМП-4, ТЭМП-4к, отличающихся метрологическими характеристиками, конструкцией и программным обеспечением (ПО).
В твердомерах ТЭМП-2, ТЭМП-3 и ТЭМП-4 динамический датчик вынесен из электронного блока. Твердомеры ТЭМП-4к поставляются со встроенным в электронный блок датчиком.
Функционирование твердомеров поддерживается микропроцессором. Управление твердомерами осуществляется через клавиатуру электронного блока.
Общий вид твердомеров приведён на рисунках 1-4.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на фирменный шильд, закрепленный на задней поверхности корпуса электронного блока в месте, указанном на рисунке 5.
Конструкция твердомеров предусматривает пломбирование электронного блока от несанкционированного доступа: пломбируются винты сборки корпуса.
Общий вид твердомеров с указанием места нанесения знака утверждения типа, места нанесения серийного номера, мест пломбирования приведён на рисунке 5.
Нанесение знака поверки на твердомеры не предусмотрено.

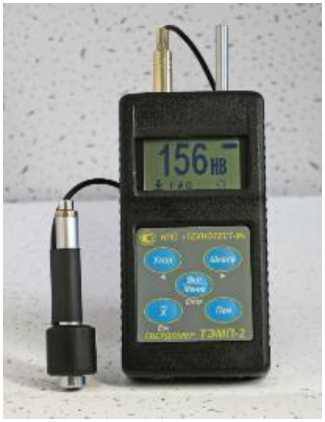

Рисунок 1 - Общий вид твердомеров портативных динамических ТЭМП-2

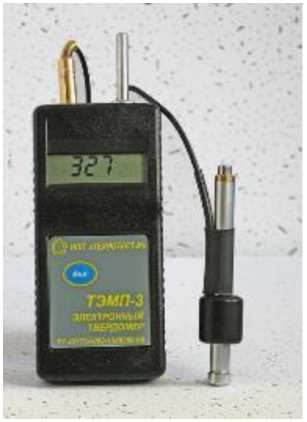

Рисунок 2 - Общий вид твердомеров портативных динамических ТЭМП-3

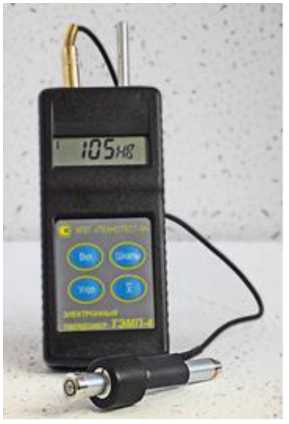

Рисунок 3 - Общий вид твердомеров портативных динамических ТЭМП-4

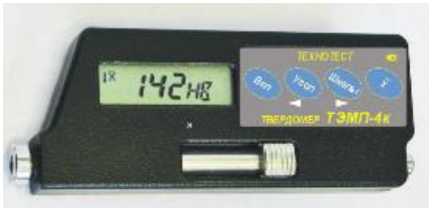

Рисунок 4 - Общий вид твердомеров портативных динамических ТЭМП-4к
Электронный блок
Динамический датчик
Место нанесения знака утверждения типа
Рисунок 5 - Места нанесения серийного номера, пломб и знака утверждения типа
Места
пломбирования
Место нанесения шильда
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
1 Твердомер портативный динамический в составе: |
ТЭМП | |
|
1.1 Электронный блок |
- |
1 шт. |
|
1.2 Динамический датчик |
- |
1 шт. |
|
1.3 Элементы питания |
- |
2 шт. |
|
2 Диск с программным обеспечением (или USB-флеш-накопитель) * |
- |
1 шт. |
|
3 Вспомогательные принадлежности |
- |
1 компл. |
|
4 Кейс для переноски |
- |
1 шт. |
|
5 Руководство по эксплуатации |
ТСЛА.427113.001 РЭ или ТСЛА.427113.002 РЭ, или ТСЛА.427113.003 РЭ * |
1 экз. |
|
* В соответствии с заказом | ||
|
Таблица 2 - Метрологические ха |
рактеристики твердоме |
ров | ||
|
Модификация твердомеров |
Шкала измерений твёрдости |
Диапазоны измерений твердости |
Пределы допускаемой абсолютной погрешности твердомера |
Размах показаний, не более |
|
ТЭМП-2 ТЭМП-3 ТЭМП-4 ТЭМП-4к |
Роквелла С |
от 20 до 70 |
±2,0 |
2,5 |
|
Бринелля НВ |
от 75 до 450 |
±12,0 |
22,5 | |
|
Виккерса HV |
от 375 до 850 |
±15,0 |
- | |
|
Шора D |
от 23 до 100 |
±3,0 |
6,0 | |
|
ТЭМП-2 |
Либа HLD |
от 300 до 500 включ. |
±20,0 |
37,5 |
|
св. 500 до 700 включ |
±21,0 |
42,0 | ||
|
св. 700 до 890 включ. |
±17,8 |
40,1 | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации | |
|
температура окружающего воздуха, °С |
от -20 до +55 |
|
относительная влажность окружающего воздуха, %, не более |
80 |
|
Параметры электропитания | |
|
внутреннее напряжение от двух элементов питания типа AA, В |
3,0 |
|
Габаритные размеры электронного блока, мм, не более | |
|
длина |
135 |
|
ширина |
65 |
|
высота |
30 |
|
Масса электронного блока, кг, не более |
0,3 |
