Номер по Госреестру СИ: 94263-24
94263-24 Изделия
(БИК СБИС-А)
Назначение средства измерений:
Изделия БИК СБИС-А (далее - изделия) предназначены
для измерений псевдодальностей, псевдоскоростей и приема цифровой информации по навигационным сигналам санкционированного (с кодовым разделением) и открытого доступа космических аппаратов (далее - КА) ГЛОНАСС.
Внешний вид.
Изделия
Рисунок № 1
Внешний вид.
Изделия
Рисунок № 2
Внешний вид.
Изделия
Рисунок № 3
Внешний вид.
Изделия
Рисунок № 4
Внешний вид.
Изделия
Рисунок № 5
Внешний вид.
Изделия
Рисунок № 6
Общие сведения
Дата публикации - 29.12.2024
Срок свидетельства - 27.12.2029
Номер записи - 196059
ID в реестре СИ - 1422314
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Научно-производственное предприятие "Радиосвязь" (АО "НПП "Радиосвязь")
Страна - РОССИЯ
Населенный пункт - г. Красноярск
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3146 от 2024.12.27 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Изделия (БИК СБИС-А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Научно-производственное предприятие "Радиосвязь" (АО "НПП "Радиосвязь")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94263-24 27.12.2029 |
Изделия, БИК СБИС-А Акционерное общество "Научно-производственное предприятие "Радиосвязь" (АО "НПП "Радиосвязь") (РОССИЯ г. Красноярск) |
ОТ МП |
1 год |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Кто поверяет Изделия (БИК СБИС-А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Изделия (БИК СБИС-А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
программного
Изделия работают под управлением специализированного обеспечения (далее - СПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Конструкция изделий исключает возможность несанкционированного влияния на ПО изделий и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ПО ИС (БПВ) |
Прошивка ПЛИС ИС (БПВ) |
|
Номер версии (идентификационный номер ПО) |
не ниже 20230703 |
не ниже 20200804 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом, на верхнюю панель корпуса блока приемно-вычислительного УЭ3.032.246 в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 1.4 «Устройство и работа» документа УЭ1.241.049 РЭ «Изделие БИК СБИС-А. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
УЭ1.241.049 ТУ. Изделие БИК СБИС-А. Технические условия.
Правообладатель«Радиосвязь»
19
«Радиосвязь»
Акционерное общество «Научно-производственное предприятие (АО «НПП «Радиосвязь»)
ИНН 2460243408
Адрес юридического лица: 660021, г. Красноярск, ул. Декабристов, д.
Телефон (факс) +7 (39l) 22l-22-78, +7 (39l) 22l-62-56
E-mail: kniirsl@mail.kts.ru
Изготовитель
Акционерное общество «Научно-производственное предприятие (АО «НПП «Радиосвязь»)ИНН 2460243408
Адрес: 660021, г. Красноярск, ул. Декабристов, д. 19
Телефон (факс) +7 (391) 221-22-78, +7 (391) 221-62-56
E-mail: kniirsl@mail.kts.ru
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт физико-технических и измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
«Всероссийский радиотехнических
г. Солнечногорск,
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Правообладатель
«Радиосвязь»19
«Радиосвязь»
Акционерное общество «Научно-производственное предприятие (АО «НПП «Радиосвязь»)
ИНН 2460243408
Адрес юридического лица: 660021, г. Красноярск, ул. Декабристов, д.
Телефон (факс) +7 (39l) 22l-22-78, +7 (39l) 22l-62-56
E-mail: kniirsl@mail.kts.ru
Принцип действия изделий основан на измерении псевдодальностей и доплеровских смещений частот по сигналам КА ГЛОНАСС в частотных диапазонах L1, L2, L3.
Параметры КА ГЛОНАСС в соответствии с «Глобальная навигационная система ГЛОНАСС. Интерфейсный контрольный документ. Навигационный в диапазонах L1, L2» (редакция 5.1, 2008 г.), «Глобальная навигационная система ГЛОНАСС. Интерфейсный контрольный документ. Навигационный открытого доступа с кодовым разделением в диапазоне L1» (редакция 1.0,
спутниковая
радиосигнал
спутниковая
радиосигнал
2016 г.), «Глобальная навигационная спутниковая система ГЛОНАСС. Интерфейсный контрольный документ. Навигационный радиосигнал открытого доступа с кодовым разделением спутниковая радиосигнал
в диапазоне L2» (редакция 1.0, 2016 г.), «Глобальная навигационная система ГЛОНАСС. Интерфейсный контрольный документ. Навигационный открытого доступа с кодовым разделением в диапазоне L3» (редакция 1.0,
2016 г.).
Конструктивно изделие состоит из системы антенно-фидерной УЭ2.092.474 и комплекта измерительного навигационных сигналов УЭ4.155.013 (2 шт.).
Система антенно-фидерная УЭ2.092.474 состоит из модуля антенного УЭ2.092.475 (5 шт.), комплекта кабелей и принадлежностей УЭ4.077.924, укрытия радиопрозрачного РПУ-А и комплекта монтажного УЭ4.077.931.
Комплект измерительный навигационных сигналов УЭ4.155.013 состоит из аппаратуры формирования шкалы времени УЭ2.084.048 (далее - АФШВ), блока приемно-вычислительного УЭ3.032.246 и монтажа метеостанций УЭ4.077.321. АФШВ состоит из формирователя комплексной метки времени УЭ2.210.139 (далее - ФКМВ) и стандарта времени и частоты водородного Ч1-1007.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв кириллического алфавита, наносится на планку корпуса АФШВ в месте, указанном на рисунке 2а.
Нанесение знака поверки на изделия не предусмотрено.
Общий вид изделия приведен на рисунках 1, 2.
Места нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа приведены на рисунках 3, 4.
Укрытие радиопрозрачное РПУ-А
Модуль антенный
УЭ2.092.475
/о(М001И1М»ОЮ1>ДМ№11Ю1|Щ\

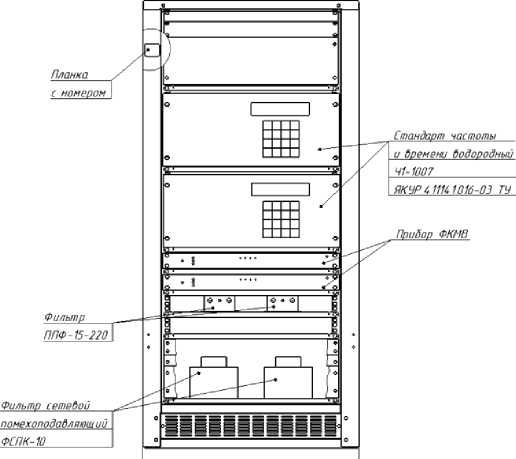

Рисунок 2 - Общий вид комплекта измерительного навигационных сигналов УЭ4.155.013
2а) аппаратура формирования шкалы времени УЭ2.084.048

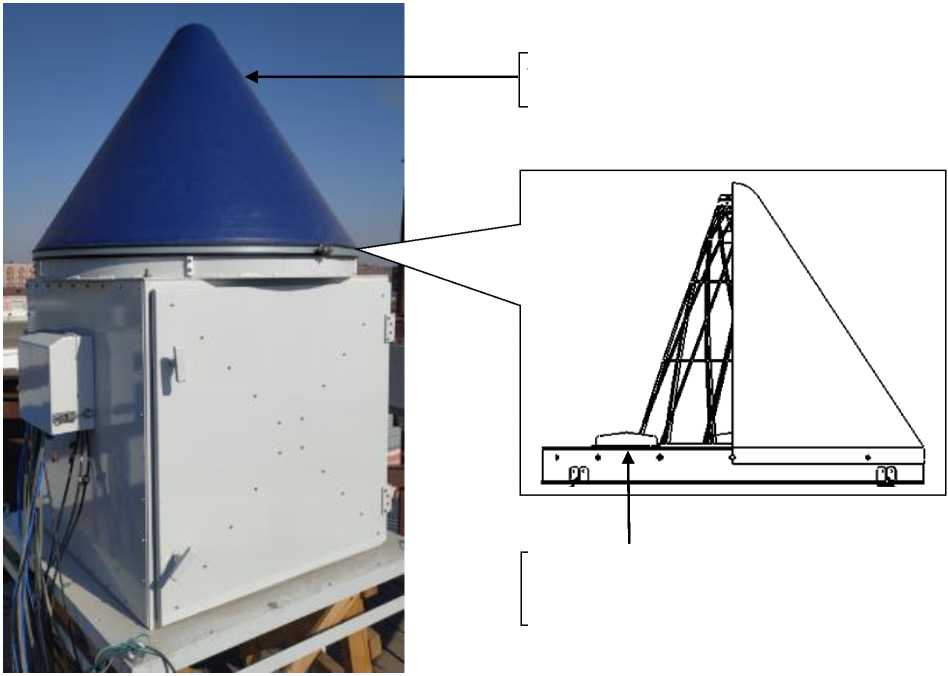

Рисунок 1 - Общий вид системы антенно-фидерной УЭ2.092.474
2б) блок приемно-вычислительный УЭ3.032.246
2в) монтаж метеостанции УЭ4.077.321

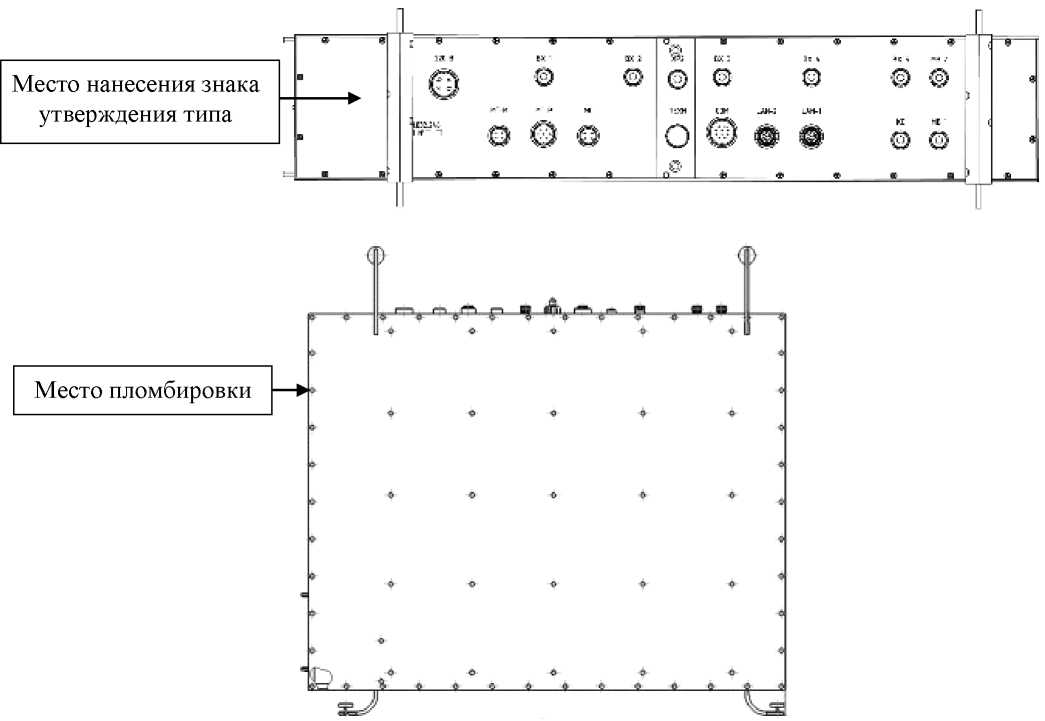

Рисунок 3 - Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа блока приемно-вычислительного УЭ3.032.246
Место пломбировки
|
— |
с О й i" ' ''5 Е |
J | |||
|
5 |
6 | ||||
|
j |
Q | ||||
|
? |
4 | ||||
|
J |
Q | ||||
|
5 |
О | ||||
|
d | |||||
|
с | |||||
|
> |
с | ||||
|
■*■■■■ и ■■■ D ■■■■ Д.... fl ■■■■&■■■■ Q_____Д_____D_____О____1 |
й О |
Се |
f | ||
|
/ | |||||
Рисунок 4 - Место пломбировки от несанкционированного доступа формирователя комплексной метки времени УЭ2.210.139
Таблица 4 - Комплектность изделия
|
Наименование |
Обозначение |
Количество |
|
1 Изделие |
БИК СБИС-А |
1 шт. |
|
1.2 Система антенно-фидерная |
УЭ2.092.474 |
1 шт. |
таблицы 4
|
Наименование |
Обозначение |
Количество |
|
1.3 Комплект измерительный навигационных сигналов |
УЭ4.155.013 |
2 к-та |
|
2 Комплект ЗИП одиночный |
УЭ4.070.782 |
1 к-т |
|
3 Комплект монтажных частей |
УЭ4.077.922 |
1 к-т |
|
4 Комплект кабелей и принадлежностей |
УЭ4.077.923 |
1 к-т |
|
5 Комплект упаковок |
УЭ4.190.368 |
1 к-т |
|
6 Комплект эксплуатационной документации |
УЭ1.241.049 ВЭ |
1 к-т |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной систематической погрешности измерений беззапросной дальности по дальномерным кодам сигналов космических аппаратов ГЛОНАСС*, м |
±0,36 |
|
Предел допускаемого среднего квадратического отклонения измерения беззапросной дальности на интервале времени осреднения 30 с, м: - по дальномерным кодам сигналов КА ГЛОНАСС L1SC, L2SC, L3OC |
0,07 |
|
- по дальномерным кодам сигналов КА ГЛОНАСС L1OC, L2OC, L1OF, L2OF |
0,14 |
|
Предел допускаемого среднего квадратического отклонения измерения беззапросной дальности по фазе несущей навигационного сигнала на интервале времени осреднения 30 с, м |
0,0009 |
|
Предел допускаемого среднего квадратического отклонения измерения радиальной беззапросной скорости на интервале времени осреднения 30 с, м/с |
0,004 |
|
Пределы допускаемой относительной погрешности по частоте формируемых сигналов |
±1^10-13 |
|
Пределы допускаемой погрешности синхронизации формируемой шкалы времени изделия со шкалой времени системы ГЛОНАСС, нс |
±250 |
|
Нестабильность (среднее квадратическое относительное двухвыборочное отклонение) частоты формируемых сигналов при интервале времени измерения 1 сутки |
4^10-15 |
|
Доверительные границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) измерения температуры в диапазоне от -50 до +60 °С, °С |
±0,5 |
|
Доверительные границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) измерения относительной влажности в диапазоне от 0 до 100%, % |
±5 |
|
Доверительные границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) измерения атмосферного давления в диапазоне от 600 до 1100 гПа, гПа |
±0,1 |
|
* - кроме сигналов санкционированного доступа |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Параметры питания от сети переменного тока: - напряжение, В |
от 198 до 242 |
|
- частота, Гц |
от 49 до 51 |
|
Габаритные размеры, мм, не более система антенно-фидерная УЭ2.092.474: - длина |
1000 |
|
- ширина |
1000 |
|
- высота |
1715 |
|
формирователь комплексной метки времени УЭ2.210.139: | |
|
- длина |
600 |
|
- ширина |
800 |
|
- высота |
1300 |
|
блок приемно-вычислительный УЭ3.032.246: - длина |
680 |
|
- ширина |
180 |
|
- высота |
660 |
|
монтаж метеостанции УЭ4.077.321: - длина |
115 |
|
- ширина |
115 |
|
- высота |
198 |
|
Масса, кг, не более: - система антенно-фидерная УЭ2.092.474 |
150 |
|
- формирователь комплексной метки времени УЭ2.210.139 |
5 |
|
- блок приемно-вычислительный УЭ3.032.246 |
35 |
|
- монтаж метеостанции УЭ4.077.321 |
1,5 |
|
Рабочие условия эксплуатации (за исключением антенн, блоков | |
|
приемно-вычислительных и монтажа метеостанций): - температура окружающего воздуха, °С |
от +5 до +40 |
|
- относительная влажность окружающего воздуха при температуре 25 °C, %, не более |
90 |
|
Рабочие условия эксплуатации антенн, блоков | |
|
приемно-вычислительных, монтажа метеостанций: - температура окружающего воздуха, °С |
от -50 до +40 |
|
- относительная влажность окружающего воздуха | |
|
при температуре 25 °C, %, не более |
90 |
