Номер по Госреестру СИ: 94257-24
94257-24 Анемометры сигнальные цифровые
(АСВЭ-3П)
Назначение средства измерений:
Анемометры сигнальные цифровые АСВЭ-3П предназначены для измерений скорости воздушного потока (ветра) и сигнализации при достижении предельно-допустимых значений.
Внешний вид.
Анемометры сигнальные цифровые
Рисунок № 1
Внешний вид.
Анемометры сигнальные цифровые
Рисунок № 2
Общие сведения
Дата публикации - 27.12.2024
Срок свидетельства - 26.12.2029
Номер записи - 196053
ID в реестре СИ - 1422274
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АСВЭ-3ПП,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Тантал" (ООО "Тантал")
Страна - РОССИЯ
Населенный пункт - г. Владимир
Уведомление о начале осуществления предпринимательской деятельности -
Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3121 от 2024.12.26 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Анемометры сигнальные цифровые (АСВЭ-3П)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Тантал" (ООО "Тантал")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92339-24 |
Установка аэродинамическая измерительная малых скоростей, ТЭМС 270-40 Общество с ограниченной ответственностью "Тантал" (ООО "Тантал") (РОССИЯ г. Владимир) |
ОТ МП |
2 года |
|
94257-24 26.12.2029 |
Анемометры сигнальные цифровые, АСВЭ-3П Общество с ограниченной ответственностью "Тантал" (ООО "Тантал") (РОССИЯ г. Владимир) |
ОТ МП |
1 год |
Кто поверяет Анемометры сигнальные цифровые (АСВЭ-3П)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 8 | 8 | 8 | 0 | 0 | 8 | 8 | 0 |
Стоимость поверки Анемометры сигнальные цифровые (АСВЭ-3П)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анемометры сигнальные цифровые АСВЭ-3П имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений на индикаторе. Данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс пользователем.
Конструкция анемометров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - высокий в соответствии с рекомендациями Р 50.2.077-2014. ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные ПО анемометров приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ASV-3 |
|
Номер версии (идентификационный номер) ПО, не ниже
|
P.02 П.02 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)
|
1A8E F03F |
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию типографским способом и на переднюю панель анемометров фотохимическим методом в месте, указанном на рисунке 3.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в разделе 8 «Режимы работы прибора» руководства по эксплуатации ВТНЛ 150000.000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 25 ноября 2019 г. № 2815» Об утверждении
Государственной поверочной схемы для средств измерений скорости воздушного потока»;
ТУ 26.51.12-003-43179156-2023 Анемометр сигнальный цифровой АСВЭ-3П. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Тантал» (ООО «Тантал»)
ИНН 3328416460
Юридический адрес: 600026, г. Владимир, ул. Горького, д. 117, кв. 113
Телефон: 8(4922) 47-08-37
E-mail: tantal-vl@yandex.ru
Web-сайт: www.tnl33.ru
Изготовитель
Общество с ограниченной ответственностью «Тантал» (ООО «Тантал») ИНН 3328416460Юридический адрес: 600026, г. Владимир, ул. Горького, д. 117, кв. 113 Адрес места осуществления деятельности: 601271, Суздальский р-н, н.п. Суходол, ул. Александрова, д. 43-А Телефон: 8(4922) 47-08-37 E-mail: tantal-vl@yandex.ru
Владимирская обл.,
Web-сайт: www.tnl33.ru
Испытательный центр
региональный центрМосковской области»
Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в г. Москве и (ФБУ «Рост'ест' Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Телефон: +7 (495) 544-00-00 Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Тантал» (ООО «Тантал»)ИНН 3328416460
Юридический адрес: 600026, г. Владимир, ул. Горького, д. 117, кв. 113
Телефон: 8(4922) 47-08-37
E-mail: tantal-vl@yandex.ru
Web-сайт: www.tnl33.ru
Конструктивно анемометры сигнальные цифровые АСВЭ-3П представляют собой цифровые приборы, состоящие из блока контроля, датчика скорости ветра ДСВ-2 и кабелей (соединительного и питания).
Принцип действия анемометров сигнальных цифровых АСВЭ-3П заключается в преобразовании частоты вращения крыльчатки чашечного типа в электрический сигнал, пропорциональный скорости воздушного потока. Результаты измерений отображаются на индикаторе.
Анемометры сигнальные цифровые АСВЭ-3П изготавливаются в двух исполнениях АСВЭ-3ПП или АСВЭ-3ПМ. Блок контроля изготавливается в пластмассовом корпусе (исполнение АСВЭ-3ПП) и в металлическом корпусе (исполнение АСВЭ-3ПМ) и представляет собой коробку, в которой расположена микроконтроллерная плата с блоком питания. На передней панели расположены трехразрядное цифровое табло, световые индикаторы и клавиши управления. Через разъемы блока контроля подключается кабель датчика скорости ветра ДСВ-2 и кабель питания.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится методом шелкографии или любым другим способом, обеспечивающим четкость и сохранность в течение всего срока службы прибора, на анемометр и имеет цифровое обозначение.

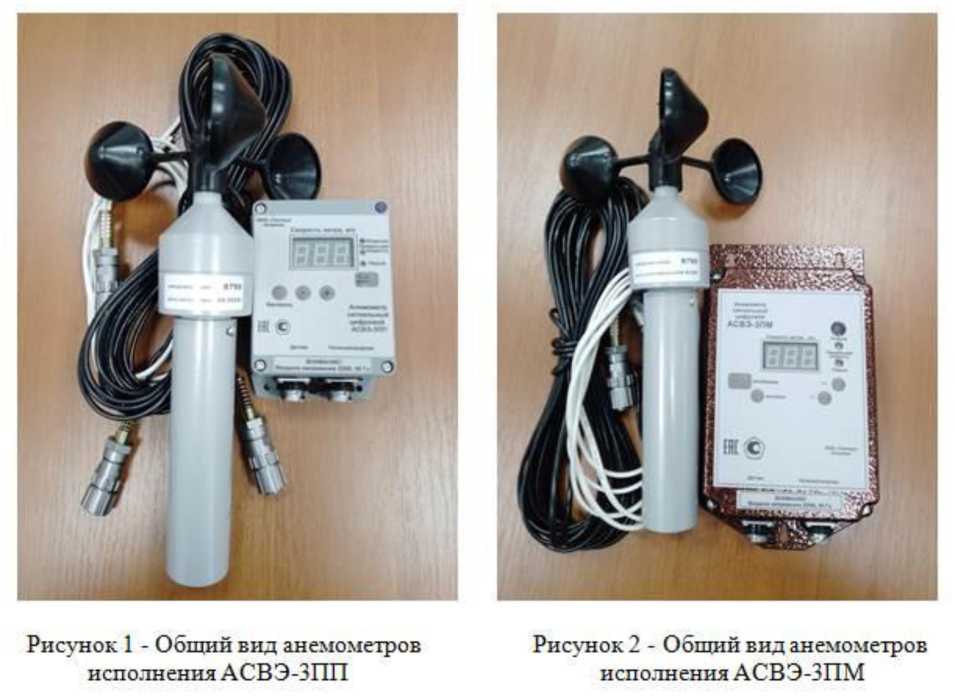

Общий вид анемометров сигнальных цифровых АСВЭ-3П представлен на рисунках 1 и 2.

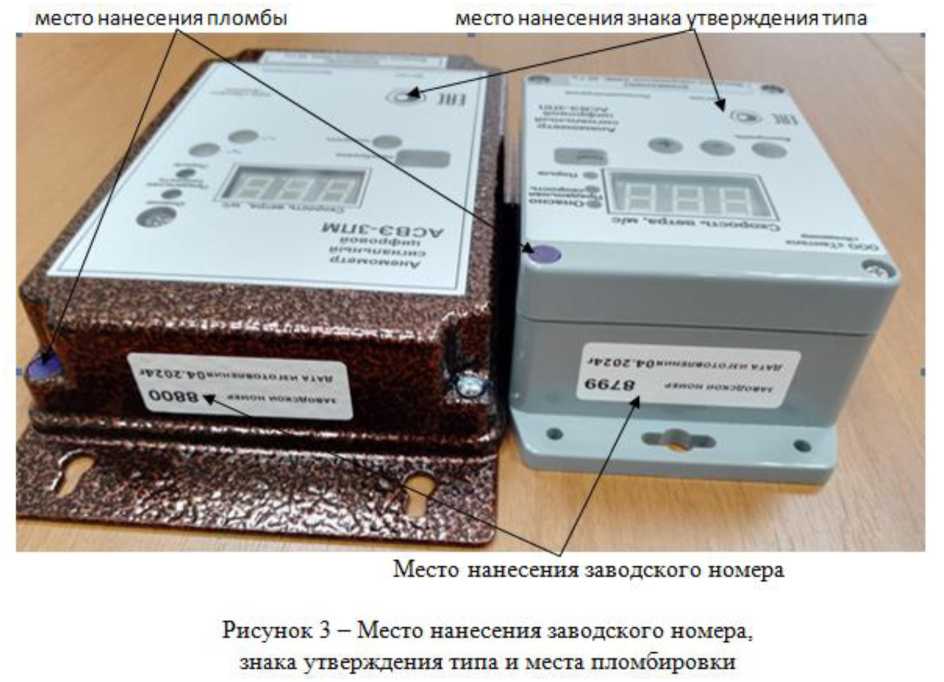

Места нанесения заводского номера, знака утверждения типа и места пломбировки представлены на рисунке 3.
Пломбирование средств измерений предусмотрено.
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости воздушного потока, м/с |
от 3,5 до 35,0 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,5+0,04-V), где V-измеряемая скорость |
|
Диапазон задания порога срабатывания сигнализации, м/с |
от 5,0 до 35,0 |
|
Шаг задания порога срабатывания сигнализации, м/с |
0,1 |
|
Пределы допускаемой абсолютной погрешности срабатывания сигнализации, м/с |
±(0,6+0,04-V), где V-измеряемая скорость |
|
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха от 20±2 °С в диапазоне рабочих температур на каждые 10 °С, м/с |
±0,2 |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания
|
от 187 до 244 от 10 до 30 |
|
Габаритные размеры, мм, не более
|
145x92x55 240x144x55 0 190x288 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более - блок контроля АСВЭ-3ПП |
0,40 |
|
- блок контроля АСВЭ-3ПМ |
1,45 |
|
- датчик скорости ДСВ-2 |
0,50 |
|
Условия эксплуатации: - температура окружающей среды, °С - для датчика скорости ДСВ-2 |
от -50 до +65 |
|
- для блоков контроля АСВЭ-3ПП и АСВЭ-3ПМ |
от -40 до +55 |
|
- относительная влажность, % |
от 20 до 90 |
|
- атмосферное давление, кПа |
от 80 до 120 |
