Принцип действия преобразователей основан на измерении и преобразовании входных сигналов, поступающих от первичных термопреобразователей или датчиков, имеющих выходной сигнал в виде электрического сопротивления или напряжения постоянного тока, в унифицированные аналоговые сигналы в виде силы постоянного тока в диапазоне от 4 до 20 мА с наложенным на него цифровым частотно-модулированным сигналом стандарта HART или в цифровой сигнал стандарта CMBUS.

Сигнал с подключенного ТС (или ТП) или датчика поступает на вход преобразователя, где преобразуется с помощью аналого-цифрового преобразователя (АЦП) в дискретный сигнал. Далее дискретный сигнал обрабатывается с помощью встроенного микропроцессора и поступает либо на цифро-аналоговый преобразователь, где происходит преобразование в унифицированные сигналы силы постоянного тока, на которые, при наличии у ПТ частотного модулятора, может накладываться сигнал HART-протокола, либо передается по цифровому интерфейсу или на ЖК-дисплей преобразователя.

Преобразователи температуры TTS изготавливаются следующих моделей: TTS16, TTS18, TTS28. Модели преобразователей отличаются друг от друга по конструктивному исполнению и по техническим и метрологическим характеристикам.

Преобразователи модели TTS16 имеют исполнения: TTS160 (базовое), TTS161 (с гальванической изоляцией), TTS162 (с гальванической изоляцией и с протоколом HART), TTS163 (с двухпроводным интерфейсом (шиной) CMBUS).

Преобразователи модели TTS18 имеют исполнения: TTS180, TTS181, TTS182, TTS183.

Преобразователи модели TTS16 конструктивно выполнены в цилиндрическом пластиковом корпусе из полиэтилентерефталата или полиэфирэфиркетона и предназначены для монтажа в соединительные головки ТС или ТП. На корпусе преобразователей расположены клеммы для подключения первичного термопреобразователя или датчика и клеммы для вывода выходного сигнала и питания.

Преобразователи моделей TTS18 и TTS28 конструктивно выполнены в цилиндрическом алюминиевом или стальном ударопрочном корпусе с ЖК-дисплеем или без него. Корпус закрывается резьбовой крышкой и имеет резьбовые отверстия для подключения первичных термопреобразователей или иных устройств. Внутри корпуса преобразователей размещены печатные платы с элементами электрической схемы.

Преобразователи могут иметь взрывозащищенное исполнение и могут применяться во взрывоопасных зонах и наружных установках в соответствии с указанными на них маркировками взрывозащиты, искрозащиты и защиты от воспламенения горючей пыли.

Структуры условного обозначения преобразователей моделей TTS18 и TTS28 приведены на рисунках 1-2. Расшифровки структур условного обозначения ПТ моделей TTS18 и TTS28 приведены в таблицах 1-2.

TTS

1 2 3 4 5 6

Рисунок 1 - Структура условного обозначения модели TTS28

Таблица 1 - Расшифровка структуры условного обозначения модели TTS28

TTS18

/

Рисунок 2 - Структура условного обозначения модели TTS18

Таблица 2 -

обозначения модели TTS18

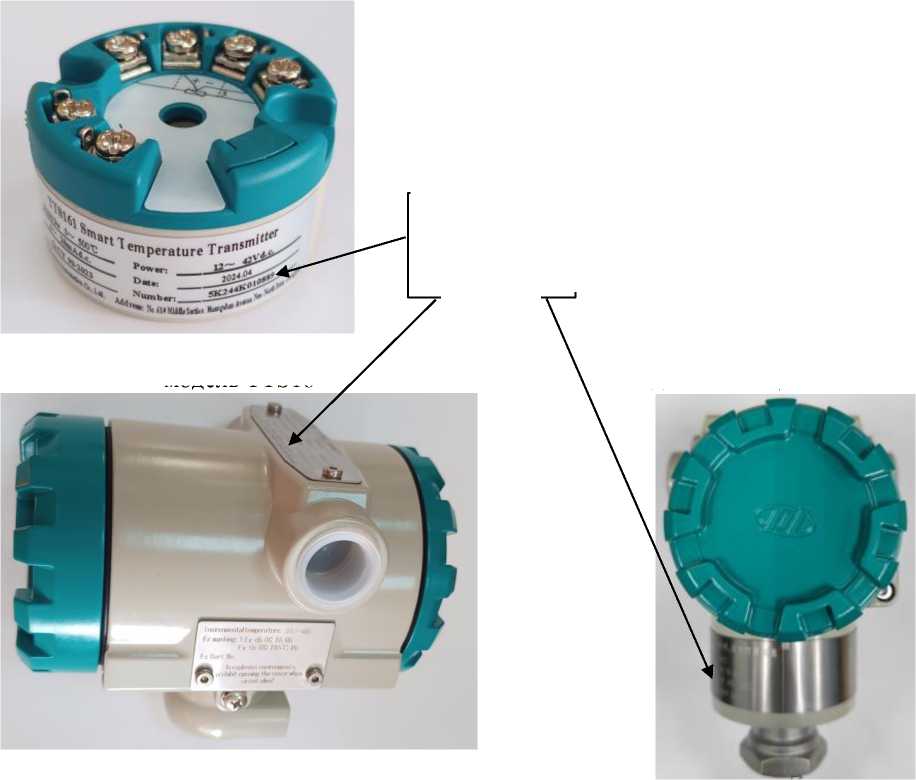

Фотографии общего вида ПТ с указанием мест нанесения заводского номера приведены на рисунках 3 и 4. Заводской номер ПТ в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на металлический шильдик, прикрепляемый к защитному корпусу ПТ (для моделей TTS18 и TTS18) или в виде наклейки, приклеенной на корпус (для модели TTS16). Цветовая гамма корпуса преобразователей может отличаться от приведенной на рисунке.

Конструкция ПТ не предусматривает нанесение знака поверки на средство измерений. Пломбирование ПТ не предусмотрено.

Место

нанесения заводского

модели TTS18, TTS28

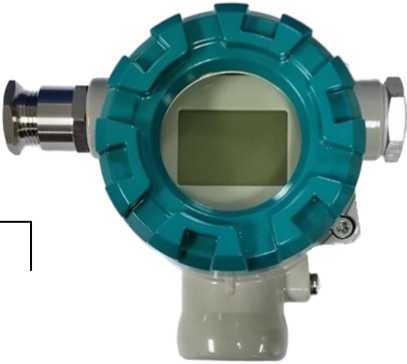

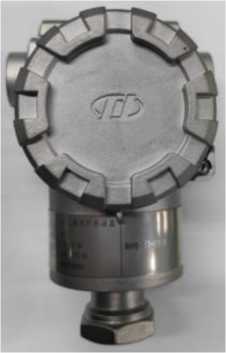

Рисунок 3 - Общий вид преобразователей температуры TTS с указанием мест нанесения заводского номера

TTS18^^-^5N^/^

TTS18^^-^6N^/^

TTS28^^-^5N^/^

TTS28^^ ■6\^ ■

TTS18^^ ■ 1N^ /■

TTS|8^^ ■2\^ ■

TTS28^^ ■IN^ ■

TTS28^^ ■2\^ ■

'n'S18^^ ■3\^ ■

TTS18^^-^4N^/^

TTS28^^-^3N^/^

TTS28^^-^4N^/^

TTS18^^-^7N^/^

TTS18^^-^8N^/^

TTS28^^-^7N^/^

TTS28^^-^8N^/^

TTS18^^-^1D^/^

TTS|8^^ ■2D^^

TTS28^^ ■ID^^

TTS28^^ ■2D^^

TTS|8^^ ■ЗП^ ■

TTS18^^-^4D^/^

TTS28^^-^3D^/^

TTS28^^ ■ID^ ■

TTS18^^-^5D^/^

TTS18^^-^6D^/^

TTS28^^-^5D^/^

TTS28^^-^6D^/^

TTS18^^-^7D^/^

TTS18^^-^8D^/^

TTS28^^-^7D^/^

TTS28^^-^8D^/^

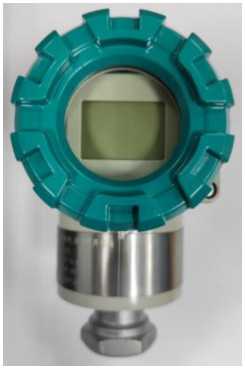

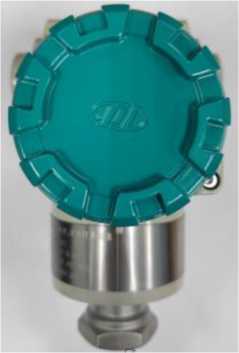

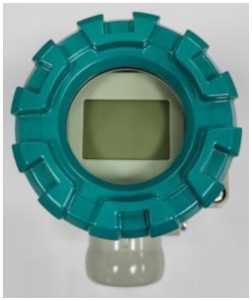

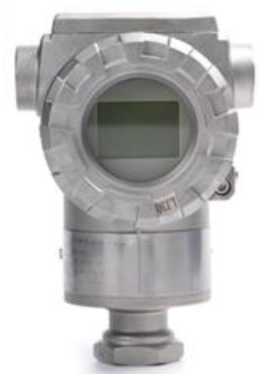

Рисунок 4 - Общий вид преобразователей температуры TTS в зависимости от модели и исполнения

Таблица 11 -

Метрологические и основные технические характеристики ПТ приведены в таблицах

4 -9.

Примечания:

• ⁽¹⁾  - типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 (МЭК 60751 (2008, 07)) и ГОСТ Р 8.585-2001 (МЭК 60584-1 (2013)) соответственно.

• ⁽²⁾ - диапазон измерений температуры и пределы допускаемой приведенной погрешности приведены в паспорте на конкретный ПТ.

• ⁽³⁾ - пределы допускаемой основной приведенной погрешности измерения сигналов ТП приведены без учета допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары, пределы которой равны ±0,5 °С. При расчете суммарной погрешности измерений данное значение (со знаком "+") необходимо прибавить к расчетному абсолютному значению основной приведенной погрешности измерения сигналов ТП.

• ⁽⁴⁾ - Рабочий диапазон измерений температуры может быть установлен (сконфигурирован) пользователем в пределах диапазонов измерений, приведенных в данной таблице. При этом, для такого диапазона значение приведенной погрешности, выраженное в единицах абсолютной погрешности (в °С), будет равным значению погрешности, рассчитанному для диапазона, приведенного в таблице.

• ⁽⁵⁾ - Данный класс точности нормирован только в технической документации фирмы-изготовителя и наносится на шильдик ПТ.

• ⁽⁶⁾ - Данные приведены в зависимости от минимального интервала измерений, конкретные значения указаны в таблице 9.

Таблица 5 -

ПТ модели TTS28

ы

й дополнительной

Таблица 6 - Метрологические характеристики ПТ модели TTS

• ⁽³⁾ - пределы допускаемой основной приведенной погрешности измерения сигналов ТП приведены без учета допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары, пределы которой равны ±0,5 °С. При расчете суммарной погрешности измерений данное значение (со знаком "+") необходимо прибавить к расчетному абсолютному значению основной приведенной погрешности измерения сигналов ТП.

• ⁽⁴⁾ - Рабочий диапазон измерений температуры может быть установлен (сконфигурирован) пользователем в пределах диапазонов измерений, приведенных в данной таблице. При этом, для такого диапазона значение приведенной погрешности, выраженное в единицах абсолютной погрешности (в °С), будет равным значению погрешности, рассчитанному для диапазона, приведенного в таблице.

• ⁽⁵⁾ - Данный класс точности нормирован только в технической документации фирмы-изготовителя и наносится на шильдик ПТ.

• ⁽⁶⁾ - Данные приведены в зависимости от минимального интервала измерений, конкретные значения указаны в таблице 9.

Таблица 7 - Метрологические характеристики ПТ модели TTS16

• ⁽²⁾ - диапазон измерений температуры и пределы допускаемой приведенной погрешности приведены в паспорте на конкретный ПТ.

• ⁽³⁾ - пределы допускаемой основной приведенной погрешности измерения сигналов ТП приведены без учета допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары, пределы которой равны ±0,5 °С. При расчете суммарной погрешности измерений данное значение (со знаком "+") необходимо прибавить к расчетному абсолютному значению основной приведенной погрешности измерения сигналов ТП.

• ⁽⁴⁾ - Рабочий диапазон измерений температуры может быть установлен (сконфигурирован) пользователем в пределах диапазонов измерений, приведенных в данной таблице. При этом, для такого диапазона значение приведенной погрешности, выраженное в единицах абсолютной погрешности (в °С), будет равным значению погрешности, рассчитанному для диапазона, приведенного в таблице.

• ⁽⁵⁾ - Данный класс точности нормирован только в технической документации фирмы-изготовителя.

• ⁽⁶⁾ - Данные приведены в зависимости от минимального интервала измерений, конкретные значения указаны в таблице 9.

Таблица 8 - Пределы допускаемой дополнительной погрешности ПТ моделей TTS16, TTS18

Таблица 9 - Значение допускаемой основной приведенной погрешности в зависимости от минимального интервала измерений ПТ

Таблица 10 - Основные технические
