Номер по Госреестру СИ: 94207-24
94207-24 Трансформаторы комбинированные измерительные
(ECIT-1)
Назначение средства измерений:
Трансформаторы комбинированные измерительные ECIT-1 (далее - трансформаторы ECIT-1) предназначены для масштабных преобразований и измерений напряжения и силы переменного тока (в том числе с апериодической составляющей) в электроустановках класса напряжения до 15 кВ включительно с дальнейшей передачей результатов измерений и преобразований по цифровым интерфейсам в системы учета электрической энергии, устройствам измерений, защиты, автоматики, сигнализации и управления.

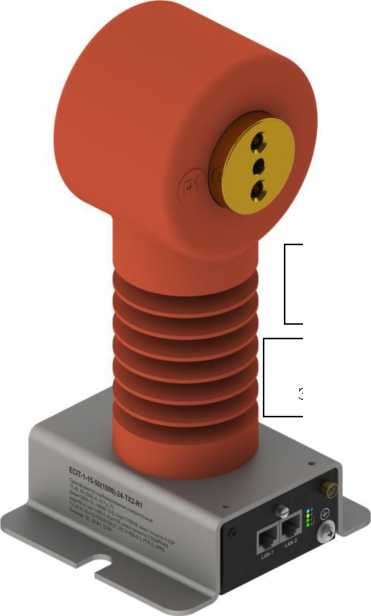

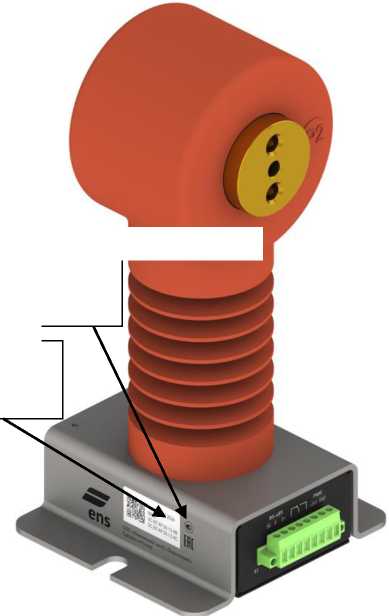

Внешний вид.
Трансформаторы комбинированные измерительные
Рисунок № 1
Внешний вид.
Трансформаторы комбинированные измерительные
Рисунок № 2
Общие сведения
Дата публикации - 25.12.2024
Срок свидетельства - 24.12.2029
Номер записи - 196008
ID в реестре СИ - 1422201
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ECIT-1-15-50(1000)-24-ТX2-R1, ECIT-1-15-50(1000)-24-TX2-R1, ECIT-1-15-50(1000)-24-FX2-R1,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Инженерный центр "Энергосервис" (ООО "Инженерный центр "Энергосервис")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
