Принцип действия расходомеров основан на зависимости скорости распространения ультразвукового сигнала между пьезоэлектрическими преобразователями «по» и «против» потока жидкости в трубопроводе от скорости течения жидкости. Методика измерений заключается в измерении разности между временем прохождения ультразвукового сигнала в прямом и обратном направлении движения жидкости. Разность времени прохождения сигналов пропорциональна скорости потока измеряемой жидкости, и, следовательно, объемному расходу.

Расходомер конструктивно состоит из первичного преобразователя (ПП) расхода и электронного блока (ЭБ).

ПП расхода состоит из проточной части (ПЧ) и измерительного тракта.

ПЧ конструкционно выполнена в виде трубы с фланцевым или штуцерным соединением, в которой размещаются элементы измерительного тракта.

Измерительный тракт состоит из  2-х  датчиков с пьезоэлектрическими

преобразователями (датчиков ПЭП) и отражающих зеркал.

ЭБ представляет собой программируемое измерительно вычислительное устройство, состоящее из измерительного блока (ИБ) и коммуникационного блока (КБ). ИБ и КБ могут быть помещены как в единую защитную оболочку (корпус) - исполнение моноблок (МБ), так и находиться в разных защитных оболочках (корпусах), электрически соединённых между собой - исполнение сплит (СП). Защитная оболочка (корпус) ИБ составляет единое целое с первичным преобразователем.

Расходомеры выпускаются в модификациях «А», «В», «С», которые различаются:

• - степенью защиты оболочки от воздействий окружающей среды;

• - конструктивным исполнением ЭБ и ПП расхода.

Модификация «А» - IP65 - исполнение МБ и СП - типоразмер Ду15-20;

Модификация «В» - IP68 - исполнение МБ - типоразмер Ду20-100;

Модификация «С» - IP65/IP68 (КБ/ИБ) - исполнение СП - типоразмер Ду20-100.

Каждая модификация содержит несколько исполнений, которые отличаются:

• - типоразмерами - Ду ПП расхода и установочными размерами;

• - материалом ПЧ;

• - элементами монтажа в трубопровод - штуцерными или фланцевыми;

• - классами точности;

• - диапазонами температуры рабочей среды;

-типами (проводных/беспроводных) интерфейсов связи: RS-485, M-Bus, UART, LoRaWAN, NBIoT;

• - видом основного источника питания;

• - степенью защиты от пыли и влаги по ГОСТ 14254-2015.

Базовые исполнения расходомеров в части коммуникационных возможностей:

• - модификация «А» - один импульсный выход, оптический интерфейс IrDA, ЖКИ;

• - модификация «В» - два импульсных выхода, проводной интерфейс связи;

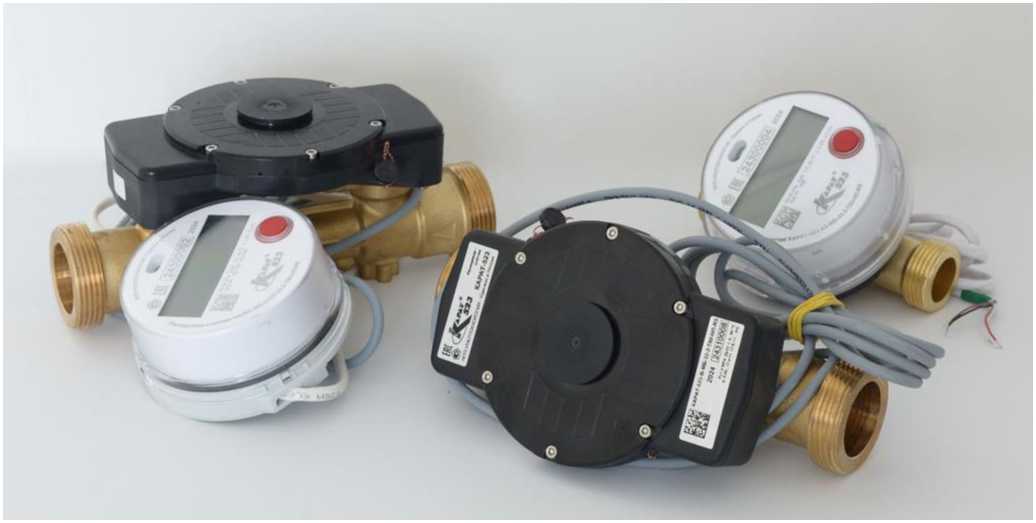

• - модификация «С» - два импульсных выхода, оптический интерфейс IrDA, ЖКИ. Общий вид расходомеров представлен на рисунке 1.



Рисунок 1 - Общий вид расходомеров

Заводской номер расходомеров в виде цифрового обозначения, состоящего из арабских цифр, наносится на лицевую панель (модификации «А», «С»), либо на корпус ЭБ расходомера (модификация «В») методом лазерной гравировки, ультрафиолетовой печати или методом наклейки.

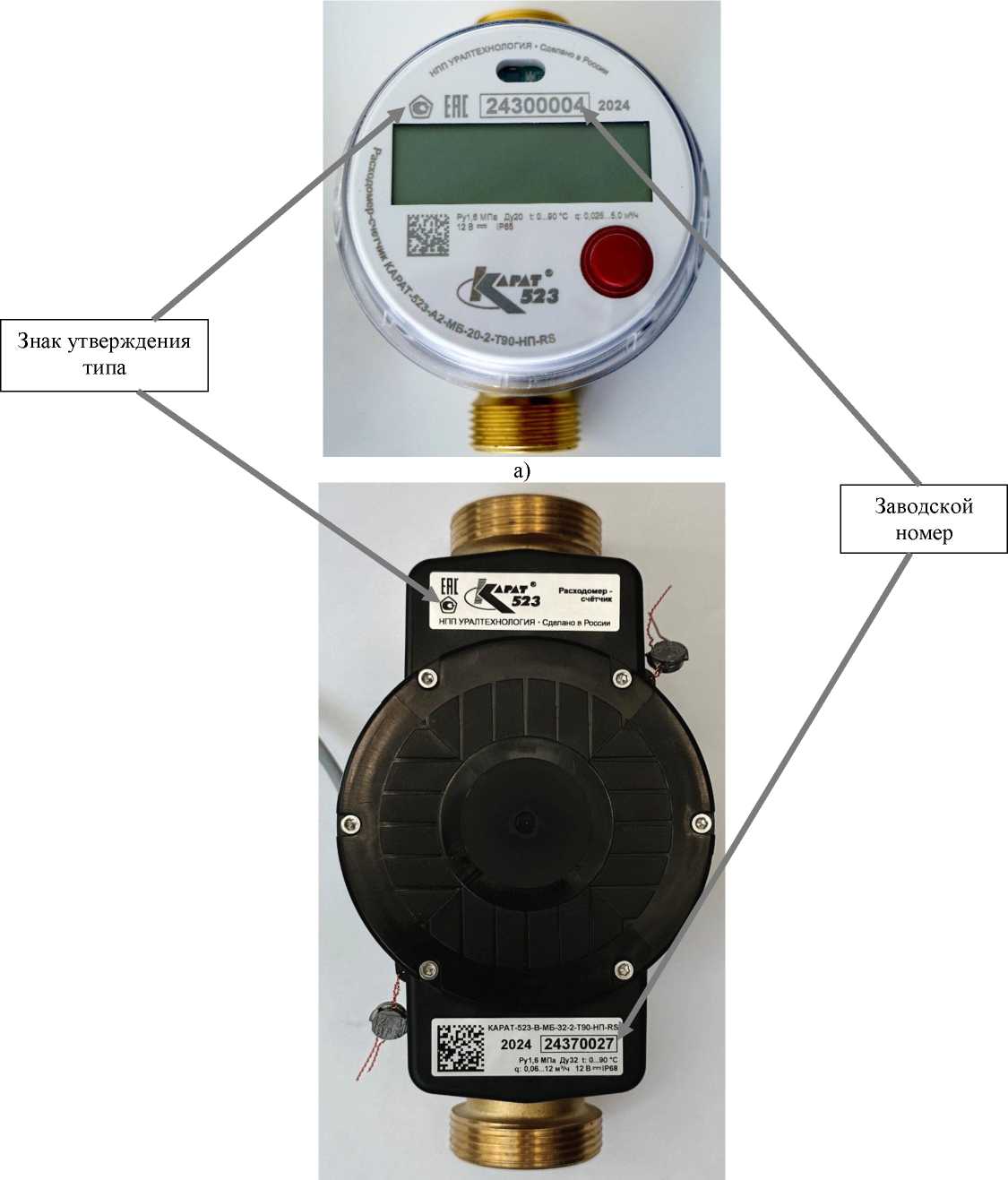

Места нанесения знака утверждения типа и заводского номера расходомеров представлены на рисунке 2.

б)

Рисунок 2 - Места нанесения знака утверждения типа и заводского номера расходомеров: а) модификаций «А» и «С»; б) модификации «В»

Для предотвращения несанкционированного доступа к внутренним элементам измерительной части и регулировочным узлам проводится пломбирование расходомеров. Пломбирование проводится посредством самоклеящихся пломб или навесных пломб с пропущенной через них пломбировочной проволокой.

У расходомеров модификации «А» пломбой в виде самоклеящейся наклейки пломбируется место соединения разъёмного пломбы-кольца. У расходомеров модификаций «В» и «С» пломбирование проводится установкой свинцовых (пластмассовых) пломб на проволоке, пропущенной через отверстия в приливах на корпусе (допускается использовать одну пломбу, пропуская проволоку одновременно через оба пломбировочных прилива) или установкой самоклеящихся пломб из водостойкого материала на специальные площадки с двух сторон корпуса измерительного блока.

Знак поверки наносится на пломбу.

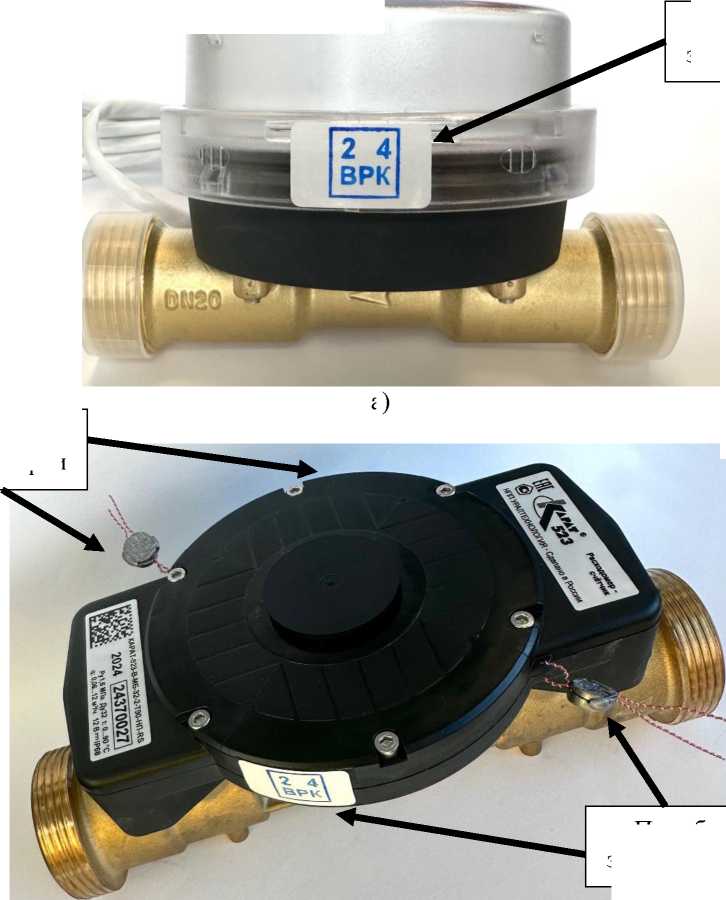

Места пломбирования и нанесения знака поверки представлены на рисунке 3.

Пломба со знаком поверки

а)

Пломба со знаком поверки

Пломба со знаком поверки

б)

Рисунок 3 - Схема пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки: а) модификация «А» б) модификации «В» и «С»

Комплектность расходомеров представлена в таблице 6.

Таблица 6 -

Размещается в свободном доступе на сайте www.karat-npo.com

приведены в таблицах 2-5.

Таблица 2 - Значения максимального (qmax), переходного (qt), номинального (qn) и минимального (qmin) расходов, порога чувствительности

Примечания:

• ¹⁾ qmin - минимальное значение расхода;

qt - переходное значение расхода (изменяется допускаемая погрешность прибора); qn - номинальное значение расхода;

^qmax ^- максимальное значение расхода.

• ²⁾ А1, А2 - исполнения модификации А, отличающиеся значениями границ нижнего поддиапазона измерений (от qmin до qt) и порогами чувствительности.

• ³⁾ по предварительному заказу возможна установка другого веса импульса.

Таблица 3 - Пределы допускаемой относительной погрешности при измерениях объёма и объемного расхода

Таблица 4 - Габаритные размеры и масса

Таблица 5 - Основные технические
