Номер по Госреестру СИ: 94200-24
94200-24 Преобразователи давления
(Georgin)
Назначение средства измерений:
Преобразователи давления измерений и непрерывного некристаллизующихся жидкостей постоянного тока.
Georgin (далее - преобразователи) предназначены для преобразования давления-разрежения газов и
в электрический аналоговый унифицированный сигнал
Внешний вид.
Преобразователи давления
Рисунок № 1
Общие сведения
Дата публикации - 25.12.2024
Срок свидетельства -
Номер записи - 196001
ID в реестре СИ - 1422194
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Georgin,
Производитель
Изготовитель - Régulateurs GEORGIN
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Бесплатный
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3076 от 2024.12.24 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Преобразователи давления (Georgin)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Кто поверяет Преобразователи давления (Georgin)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Преобразователи давления (Georgin)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосят на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п. 15 «Методы испытаний» руководства по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
Правообладатель
Rёgulateurs GEORGIN, Франция
Адрес: 14-16 rue Pierre Sёmard - BP 107 - 92323 CHATILLON cedex France
Телефон +33 01 46 12 60 00
E-mail: regulateurs@georgin.com
Изготовитель
Rёgulateurs GEORGIN, Франция
Адрес: 14-16 rue Pierre Sёmard - BP 107 - 92323 CHATILLON cedex France
Телефон +33 01 46 12 60 00
E-mail: regulateurs@georgin.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
Rёgulateurs GEORGIN, Франция
Адрес: 14-16 rue Pierre Sёmard - BP 107 - 92323 CHATILLON cedex France
Телефон +33 01 46 12 60 00
E-mail: regulateurs@georgin.com
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя. Измеряемое давление, подаваемое во входную камеру, вызывает деформацию чувствительного элемента и под действием пьезорезистивного эффекта происходит изменение сопротивления резистивных элементов, а вследствие этого, изменение выходного электрического сигнала.
Конструктивно преобразователи состоят из корпуса с крышкой, в котором размещены электронный блок и чувствительный элемент в виде толстопленочного керамического датчика.
Преобразователи данного типа имеют серийные номера: 08.21.86983.0004, 08.21.86983.0003, 08.21.86983.0001, 08.21.86982.0002.
Общий вид преобразователей давления представлен на рисунке 1.
Нанесение знака поверки на преобразователи не предусмотрено.
Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.
Пломбирование преобразователей не предусмотрено.
Преобразователи имеют серийные номера в виде арабских цифр, которые наносятся методом гравировки на корпус преобразователя.

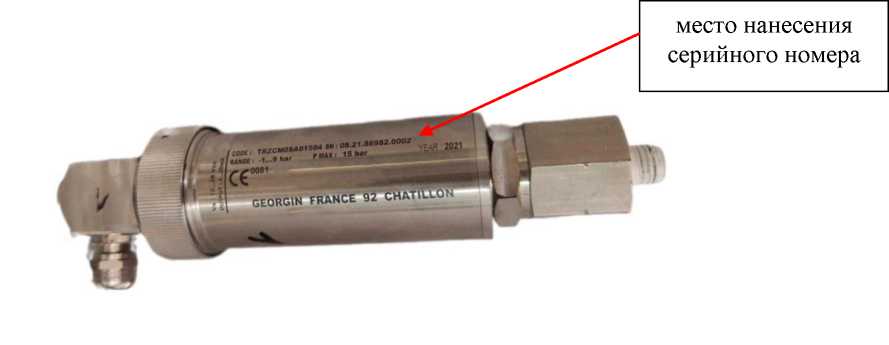

Рисунок 1 - Общий вид преобразователей давления Georgin
Таблица 1 -
п
|
Наименование характеристики |
Значение |
|
Диапазон измерений давления-разрежения, бар (МПа): - сер. №№ 08.21.86983.0004, 08.21.86983.0003 и 08.21.86983.0001 |
от -1 до 24 (от -0,1 до 2,4) |
|
- сер.№ 08.21.86982.0002 |
от -1 до 9 (от -0,1 до 0,9) |
|
Пределы допускаемой основной приведенной погрешности измерений, % от диапазона измерений выходного сигнала |
±0,25 |
|
Вариация выходного сигнала, % от диапазона измерений выходного сигнала |
±0,25 |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений давления, вызванной отклонением температуры окружающей среды от нормальных условий, на каждые 10°С, % |
±0,25 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,0 |
Таблица 2 - Технические
п
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 12 до 28 |
|
Выходной сигнал постоянного тока, мА |
от 4 до 20 |
|
Электрическое соединение |
соединение DIN43650, выход по кабелю, выход на кабельный ввод |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -20 до +70; |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Габаритные размеры, мм, не более - длина |
166 |
|
- диаметр |
38 |
|
Масса, кг, не более |
0,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
175200 |
|
Средний срок службы, лет, не менее |
20 |
