Сведения о средстве измерений: 94181-24 Преобразователи температуры

Номер по Госреестру СИ: 94181-24
94181-24 Преобразователи температуры
(ДТЛ)

Назначение средства измерений:
Преобразователи температуры ДТЛ (далее - преобразователи) предназначены для измерений температуры жидких и газообразных сред и преобразования измеренных значений в унифицированный токовый выходной сигнал 4-20 мА.

сертификация программного обеспечения
Внешний вид. Преобразователи температуры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи температуры
Рисунок № 1

Общие сведения

Дата публикации - 25.12.2024
Срок свидетельства - 24.12.2029
Номер записи - 195995
ID в реестре СИ - 1422188
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество "Концерн "Научно-производственное объединение "Аврора" (АО "Концерн "НПО "Аврора")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Преобразователи температуры (ДТЛ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Концерн "Научно-производственное объединение "Аврора" (АО "Концерн "НПО "Аврора")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94181-24
24.12.2029
Преобразователи температуры, ДТЛ
Акционерное общество "Концерн "Научно-производственное объединение "Аврора" (АО "Концерн "НПО "Аврора") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года

Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.

Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.

Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.

В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.

Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи температуры (ДТЛ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 1 1 1 0 0 1 1 0

    Стоимость поверки Преобразователи температуры (ДТЛ)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист эксплуатационной документации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе АМИЕ.405211.004 РЭ «Преобразователь температуры корабельный ДТК и преобразователь температуры ДТЛ. Руководство по эксплуатации», раздел 1.4 «Устройство и работа».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 (ч. 1, 2);

    Технические условия АМИЕ.405211.004 ТУ «Преобразователи температуры корабельные ДТК и преобразователи температуры ДТЛ».

    Правообладатель

    Акционерное общество «Концерн «Научно-производственное объединение «Аврора» (АО «Концерн «НПО «Аврора»)

    ИНН 78024463197

    Юридический адрес: 194021, г. Санкт-Петербург, ул. Карбышева,д. 15

    Телефон: (812) 297-23-11

    Е-mail: mail@avrorasystems.com

    Изготовитель


    Акционерное общество «Концерн «Научно-производственное объединение «Аврора» (АО «Концерн «НПО «Аврора»)
    ИНН 78024463197
    Адрес: 194021, г. Санкт-Петербург, ул. Карбышева, д. 15
    Телефон: (812) 297-23-11
    Е-mail: mail@avrorasystems.com

    Испытательный центр


    «Всероссийский
    Д.И.Менделеева»
    Федеральное государственное унитарное предприятие научно-исследовательский   институт метрологии имени
    (ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: (812) 251-76-01, факс: (812) 713-01-14
    Е-mail: info@vniim.ru
    Web-сайт: www.vniim.ru

    Правообладатель

    Акционерное общество «Концерн «Научно-производственное объединение «Аврора» (АО «Концерн «НПО «Аврора»)
    ИНН 78024463197
    Юридический адрес: 194021, г. Санкт-Петербург, ул. Карбышева,д. 15
    Телефон: (812) 297-23-11
    Е-mail: mail@avrorasystems.com

    К настоящему типу средства измерений относятся преобразователи температуры ДТЛ, исполнений ДТЛ, ДТЛ-01, ДТЛ-02, ДТЛ-03, ДТЛ-04, ДТЛ-05.

    Принцип действия преобразователей основан на измерении и преобразовании сигналов первичного преобразователя температуры в унифицированный выходной сигнал постоянного тока «4 - 20 мА» с линейно изменяющейся характеристикой для вывода результатов измерений на устройство сбора и отображения измерительной информации по двухпроводной линии связи на расстояние не более 100 м. Принцип действия первичного преобразователя температуры (100П) основан на использовании температурной зависимости электрического сопротивления платины чувствительного элемента.

    Конструктивно преобразователи имеют цилиндрическую форму, состоят из головки с встроенным электронным блоком (с разъемами для подключения кабеля питания токовой петли и выводов первичного преобразователя) и измерительного зонда с чувствительным элементом температуры в защитной арматуре из нержавеющей стали 08Х18Н10Т (12Х18Н9Т).

    Исполнения преобразователей отличаются диапазоном измерений температуры.

    Маркировка преобразователей выполнена методом лазерной гравировки на крышке головки и содержит:

    • - фирменный знак предприятия-изготовителя;

    • - наименование - «преобразователь температуры»;

    • - шифр - «ДТЛ»*;

    • - степень защиты от воды и пыли;

    • - диапазон измерений;

    • - класс точности;

    • - напряжение питания постоянным током;

    • - тип выходного сигнала;

    • - массу;

    • - месяц и год изготовления;

    • - заводской номер в формате не менее 8-ми арабских цифр по принятой нумерации предприятия - изготовителя, в том числе внутри корпуса головки преобразователя.

    * Примечание - шифр гравируется в соответствии с исполнением: «ДТЛ», «ДТЛ-01», «ДТЛ-02», «ДТЛ-03», «ДТЛ-04», «ДТЛ-05».

    Нанесение знака поверки на преобразователь не предусмотрено. Общий вид преобразователей представлен на рисунке 1.

    Пломбировка преобразователей от несанкционированного доступа осуществляется на месте эксплуатации.

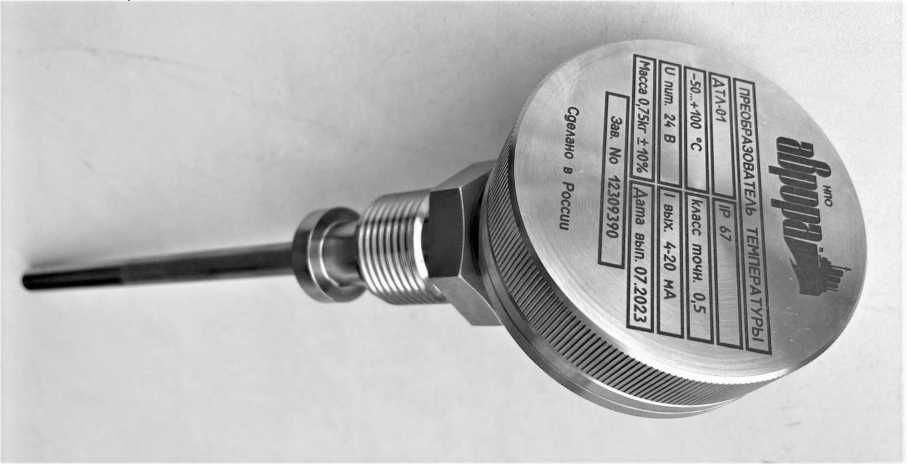

    Внешний вид. Преобразователи температуры (ДТЛ), http://oei-analitika.ru

    Рисунок 1 - Общий вид преобразователей.


    Таблица 4- Комплектность преобразователей

    Наименование

    Обозначение

    Количество, шт.

    Преобразователь температуры

    ДТЛ

    1

    Руководство по эксплуатации

    АМИЕ.405211.004 РЭ

    1 (на партию в один адрес)

    Паспорт

    ДТЛ

    АМИЕ.405211.008 ПС

    ДТЛ-01

    АМИЕ.405211.008-01 ПС

    ДТЛ-02

    АМИЕ.405211.008-02 ПС

    1

    ДТЛ-03

    АМИЕ.405211.008-03 ПС

    ДТЛ-04

    АМИЕ.405211.008-04 ПС

    ДТЛ-05

    АМИЕ.405211.008-04 ПС


    Таблица 1-

    Наименование характеристики

    Значение

    Исполнение

    ДТЛ-04, ДТЛ-02

    ДТЛ-01

    ДТЛ, ДТЛ-03, ДТЛ-05

    Диапазон измерений температуры, °С

    от -50 до +50

    от -50 до +100

    от 0 до +100

    Диапазон выходного сигнала, мА

    от 4 до 20

    Пределы допускаемой основной погрешности, приведенной к диапазону измерений температуры при нормальных условиях измерений, %

    ±0,5

    Пределы допускаемой дополнительной погрешности выходного сигнала преобразователя, вызванный изменением температуры окружающего воздуха в месте размещения вторичного преобразователя от нормальных условий измерений на каждые 10 °С, %

    ±0,25

    Нормальные условия измерений:

    • - температура окружающего воздуха, °С

    • - относительная влажность окружающего воздуха, %

    • - атмосферное давление, кПа

    от +15 до +35 до 80

    от 84 до 106,7

    Таблица 2 - Основные технические

    Наименование характеристики

    Значение

    Номинальное напряжение питания постоянным током, В1)

    24,0±2,4

    Нагрузочное сопротивление на входе преобразователя, Ом

    250

    Потребляемая мощность, Вт, не более

    1

    Габаритные размеры погружаемой части (диаметрхдлина), мм, не более

    9x150

    Габаритные размеры головки преобразователя (диаметрхвысота), мм, не более

    67,5x96

    Масса, кг, не более

    1

    Условия эксплуатации:

    • - температура окружающего воздуха, °C

    • - относительная влажность воздуха при температуре +55 °С, %, не более

    • - атмосферное давление, кПа

    от -40 до +75

    95 от 84 до 106,7

    1) Преобразователь ДТЛ сохраняет работоспособность и метрологические характеристики при напряжении питания от 12 до 36 В

    Таблица 3 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка до метрологического отказа при доверительной вероятности 0,95 , ч, не менее

    57557

    Срок службы, лет, не менее

    25

    Гарантийный срок, лет

    3
