Номер по Госреестру СИ: 94177-24
94177-24 Резервуары горизонтальные стальные цилиндрические
(РГС)
Назначение средства измерений:
Резервуары горизонтальные стальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары горизонтальные стальные цилиндрические

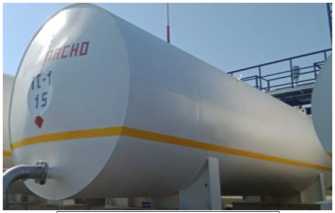

Рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары горизонтальные стальные цилиндрические

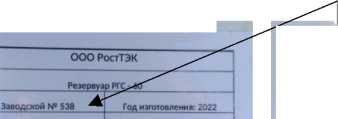

Рисунок № 3
Внешний вид.
Резервуары горизонтальные стальные цилиндрические

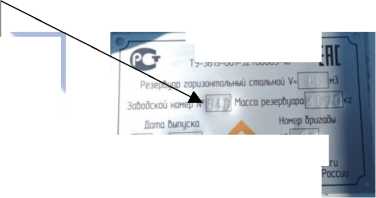

Рисунок № 4
Внешний вид.
Резервуары горизонтальные стальные цилиндрические

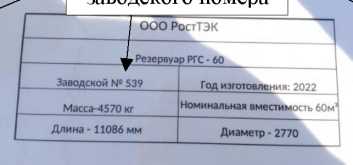

Рисунок № 5
Внешний вид.
Резервуары горизонтальные стальные цилиндрические

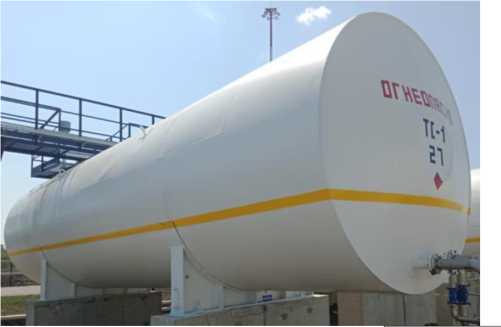

Рисунок № 6
Внешний вид.
Резервуары горизонтальные стальные цилиндрические

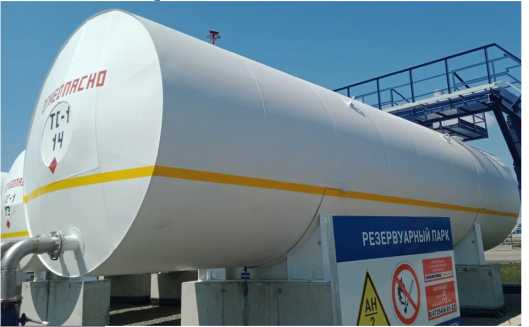

Рисунок № 7
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 8
Общие сведения
Дата публикации - 25.12.2024
Срок свидетельства -
Номер записи - 195991
ID в реестре СИ - 1422184
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Росттэк" (ООО "Росттэк")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3075 от 2024.12.24 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Резервуары горизонтальные стальные цилиндрические (РГС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Росттэк" (ООО "Росттэк")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90238-23 |
Резервуар горизонтальный стальной (подземный), РГСп 50-8-2768 Общество с ограниченной ответственностью "Росттэк" (ООО "Росттэк") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
94177-24 |
Резервуары горизонтальные стальные цилиндрические, РГС Общество с ограниченной ответственностью "Росттэк" (ООО "Росттэк") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
94321-25 |
Резервуары горизонтальные стальные цилиндрические, РГСП Общество с ограниченной ответственностью "Росттэк" (ООО "Росттэк") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Резервуары горизонтальные стальные цилиндрические (РГС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуары горизонтальные стальные цилиндрические (РГС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Основные сведения об изделии» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «РостТЭК» (ООО «РостТЭК»)
ИНН 7724350210
Юридический адрес: 115569, г. Москва, вн. тер. г. муниципальный округ Орехово-Борисово Северное, ул. Домодедовская, д. 4, помещ./оф. 19П/10А
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адреса мест осуществления деятельности:
142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., р-н Лежневский, СПК имени Мичурина
Принцип действия резервуаров основан на заполнении их светлыми нефтепродуктами до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице.
Конструктивно резервуары представляют собой горизонтальные односекционные одностенные стальные цилиндрические сосуды надземного расположения с усеченноконическими отбортованными днищами.
Резервуары изготовлены в модификациях, отличающихся номинальной вместимостью: РГС-60 (заводские номера 538, 539, 540); РГС-100 (заводские номера 541, 542).
Резервуары расположены на территории топливозаправочного комплекса ПУ «Борисоглебск» филиала «Балтимор» АО «Газпромнефть-Аэро», 397160, г. Борисоглебск, ул. Чкалова, 16Б.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены на таблички, расположенные на крышке люков резервуаров, типографским или ударным способом.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.
Лист № 2
Всего листов 4
Диаметр - 2770
Мэсса-4570 кг Длина - 11086 мм
Место нанесения
QiJBnnrirnrn ТТЛЛ/ГРПС!
ООО РостТЭК
14-3615-001-52788865-16
wwMroshekx Сделано В Р
тед-711951135-90-73
£ е-<шп №((1Фго$1Мсги
С*---------
РГС-60, зав. № 538
РГС-60, зав. № 539
РГС-60, зав. № 540
Рисунок 1 - Общий вид резервуаров модификации РГС-60, зав. №№ 538, 539, 540, табличек и
мест нанесения заводских номеров
ООО РостТЭК ЗлПГ^ . ТУ-3615-001-52788йуб^^[П1
Резервуар гориэонякмьнАбюп^й У»!
I ЗоВодской номер М" | рд. "'1 Мксв реэе(Луара[Т~^кг
Доли Выпуска Номер бригады
□)кес[^ jzoa " '
Ж
Место нанесения заводского номера
ООО РостТЭК [ПГ
Чуч. 14-3615-001-52788065-16 [П1
Резербуор гой^^-пильний стольной 1 i i-Заводской номер J Мам резерВуоро/" г £ J
tone (мгуска Номер бриг<я1н
[С^мн:;7^год> *[113
твд.7(С9511О5-9О-73
, e-mal info®fcstfBlu’u
-.....
wwwrosttekru СЭелоно Ь России
, 1яел-7№951Ю5-90-73 nfiXffroshekru
wwwrnsttHtru Сделано Ь России
РГС-100, зав. № 541
РГС-100, зав. № 542
Рисунок 2 - Общий вид резервуаров модификации РГС-100, зав. №№ 541, 542, табличек и
мест нанесения заводских номеров
Таблица 1 -
и технические
|
Наименование характеристики |
Значение | |
|
РГС-60 |
РГС-100 | |
|
Номинальная вместимость, м3 |
60 |
100 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,25 | |
|
Температура окружающего воздуха, °С |
от -50 до +50 | |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
30 |
