Номер по Госреестру СИ: 94174-24
94174-24 Датчики тахометрические
(МЭД-1)
Назначение средства измерений:
Датчики тахометрические МЭД-1 (далее по тексту - датчики) предназначены для преобразований частоты вращения в электрический сигнал.

Внешний вид.
Датчики тахометрические
Рисунок № 1

Внешний вид.
Датчики тахометрические
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосят на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений содержится в документе РГД,П.468222.001 РЭ «Датчик тахометрический МЭД-1. Руководство по эксплуатации.» Раздел 2. «Использование по назначению.»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022г. №2183 «Об утверждении государственной поверочной схемы для средств угловой скорости и частоты вращения»;
РГДП.468222.001 ТУ «Датчик тахометрический МЭД-1». Технические условия.
Правообладатель
Общество с ограниченной ответственностью «РегЛаб» (ООО «РегЛаб»)
ИНН 6658551752
Юридический адрес 620149, г. Екатеринбург, ул. Зоологическая, стр. 9, оф./эт. 306/2 Телефон: +7 (343) 270-23-35
E-mail: info@reglab.ru
Web-сайт: www.reglab.ru
Изготовитель
Общество с ограниченной ответственностью «РегЛаб» (ООО «РегЛаб»)ИНН 6658551752
Юридический адрес: 620149, г. Екатеринбург, ул. Зоологическая, стр. 9, оф./эт. 306/2 Адрес места осуществления деятельности: 620085, г. Екатеринбург, ул. Дорожная, д. 37
Телефон: +7 (343) 270-23-35
Web-сайт: www.reglab.ru
E-mail: info@reglab.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01, факс +7 (812) 713-01-14
E mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Общество с ограниченной ответственностью «РегЛаб» (ООО «РегЛаб»)
ИНН 6658551752
Юридический адрес 620149, г. Екатеринбург, ул. Зоологическая, стр. 9, оф./эт. 306/2 Телефон: +7 (343) 270-23-35
E-mail: info@reglab.ru
Web-сайт: www.reglab.ru
Принцип работы датчика основан на преобразовании изменения магнитного поля,
проходящего через встроенный полупроводниковый чувствительный элемент, электрический сигнал.
из на
При измерении частоты вращения на вал устанавливают зубчатое колесо ферромагнитного материала (либо используют паз-гребень на валу), а датчик размещают расстоянии не более 3 мм от зубьев колеса.
При вращении зубчатого колеса происходит изменение магнитного поля, воздействующего на чувствительный элемент датчика, и на выходе датчика формируется электрический сигнал - последовательность прямоугольных импульсов (тока/напряжения), частота которых F определяется частотой вращения вала и числом зубьев колеса Z. Частота последовательности импульсов характеризует частоту вращения зубчатого колеса и определяется из соотношения — z .
Датчики выполнены в виде моноблока с кабелем (для исполнения с разъемом на датчике - без кабеля), на котором, в зависимости от конструктивного исполнения, установлен или отсутствует разъем, и отличаются друг от друга параметрами выходного сигнала.
Внутри корпуса из нержавеющей стали установлена плата преобразователя с чувствительным элементом и постоянным магнитом.
Преобразователь реализует следующие функции:
-
- преобразование частоты вращения зубчатого ферромагнитного колеса, установленного на вал агрегата, в импульсный электрический сигнал;
-
- преобразование частоты вращения вала агрегата («паз-гребень» на валу) в импульсный электрический сигнал;
Датчик крепится к опоре в гладкое или в резьбовое отверстие с помощью крепежных гаек.
К настоящему типу относятся датчики тахометрические МЭД-1 исполнений, указанных в таблице 1.
Таблица 1
Исполнение |
Формируемый сигнал |
Число жил кабеля |
Тип | ||
МЭД-1Т |
Импульсный сигнал тока, пропорциональный частоте вращения |
3* |
МЭД-1Ф |
Импульсный сигнал напряжения, пропорциональный частоте вращения (датчик-фазоотметчик) |
4** |
МЭД-1ФОК |
«Открытый коллектор» (NPN), импульсный сигнал пропорциональный частоте вращения (датчик-фазоотметчик) |
4** |
МЭД-1Ф1 |
Импульсный сигнал напряжения, пропорциональный частоте вращения (датчик-фазоотметчик), с отслеживанием направления вращения |
4** |
МЭД-1ФОК1 |
«Открытый коллектор» (NPN), импульсный сигнал пропорциональный частоте вращения (датчик-фазоотметчик), с отслеживанием направления вращения |
4** |
* Для работы датчика используется стандартная двухпроводная схема (пассивный датчик), третья жила кабеля, соединенная с экраном кабеля, для достижения необходимых характеристик по помехоустойчивости должна быть подключена к линии защитного заземления. ** Для работы датчика используется трехпроводная схема подключения (активный датчик), четвертая жила кабеля, соединенная с экраном кабеля, для достижения необходимых характеристик по помехоустойчивости должна быть подключена к линии защитного заземления. |
Для исполнения МЭД-1Т уровень логического «0» менее 6 мА, уровень логической «1» более 16 мА. Верхний уровень тока составляет (20,5 ± 0,5) мА.
Для исполнений МЭД-1Ф, МЭД-1ФОК, МЭД-1Ф1, МЭД-1ФОК1 уровень логического «0» должен быть менее 2,5 В (в зависимости от применяемой нагрузки), уровень логической «1» должен быть от 10 В до (Спит - 2,5) В, в зависимости от напряжения питания датчика (Unum: от 10 до 28 В) и выбранной нагрузки датчика (нагрузка выбирается в зависимости от порога срабатывания счётчика импульсов).
Структура обозначения датчиков:
Датчик тахометрический МЭД-1 Х -ХХХХХХ ХХХ.- Х . ХХ . Х-Х-Х
«М22200» - М22х2,0 «М24100» - М24х1 «М24150» - М24х1,5 «М24200» - М24х2,0 «М27150» - М27х1,5 «М27200» - М27х2,0 «М30150» - М30х1,5 «М30200» - М30х2,0 «М33150» - М33х1,5 «М33200» - М33х2,0 «М36150» - М36х1,5 «М36200» - М36х2,0 «М36300» - М36х3,0 «М39150» - М39х1,5 «М39200» - М39х2,0 «М39300» - М39х3,0 «М42200» - М42х2,0 «М42300» - М42х3,0
«Т» - импульсы тока (до 20 мА), пропорционально частоте вращения (от 2 до 15 500 Гц)
«Ф» - импульсы напряжения (до ипит), пропорционально частоте вращения (датчик-фазоотметчик, от 0 до 10 000 Гц) «ФОК» - открытый коллектор (NPN), импульсный сигнал пропорциональный частоте вращения (датчик-фазоотметчик, от 0 до 10 000 Гц)
«Ф1» - импульсы напряжения (до ипит), пропорционально частоте вращения (датчик-фазоотметчик, от 0 до 10 000 Гц), с отслеживанием направления вращения
«ФОК1» - «открытый коллектор (NPN)», импульсный сигнал пропорциональный частоте вращения (датчик-фазоотметчик, от 0 до 10 000 Гц), с отслеживанием направления вращения______________________________________
Тип резьбы корпуса датчика:
метрическая резьба:
«М10100» - М10х1
«М10125» - М10х1,25
«М12100» - М12х1
«М12125» - М12х1,25
«М12150» - М12х1,5
«М14100» - М14х1
«М14125» - М14х1,25 «М14150» - М14х1,5
«М16100» - М16х1
«М16150» - М16х1,5
«М18100» - М18х1
«М18150» - М18х1,5
«М18200» - М18х2,0
«М20100» - М20х1
«М20150» - М20х1,5
«М20200» - М20х2,0
«М22100» - М22х1
«М22150» - М22х1,5
дюймовая резьба: «Д38024» - 3/8'-24 UNF «Д71620» - 7/16'-20 UNF «Д12020» - 1/2'-20 UNF «Д91618» - 9/16'-18 UNF «Д58018» - 5/8'-18 UNF «Д34016» - 3/4'-16 UNF «Д34020» - 3/4'-20 UNEF «Д78014» - 7/8'-14 UNF «Д11812» - 1 1/8'-12 UNF «Д11412» - 1 1/4'-12 UNF «Д13812» - 1 3/8'-12 UNF «Д11212» - 1 1/2'-12 UNF
Длина корпуса датчика, мм:
от 50 до 200 мм, шаг 5 мм
(Например: «050» - 50 мм, «125» - 125 мм, «200» - 200 мм)___________________
Наличие разъема на датчике (на кабеле датчика):
«0» - с постоянно присоединенным кабелем без разъема «1» - с разъемом (для общепромышленного исполнения)
«2» - с постоянно присоединенным кабелем длиной 1 м и разъемом (для общепромышленного исполнения)
Для «1» и «2» необходим «кабель-удлинитель МЭД-1» для подключения датчика
Структура обозначения датчиков:
Датчик тахометрический МЭД-1 Х -ХХХХХХ .ХХХ - Х. ХХ . Х -Х -Х Длина кабеля датчика, м:
«00» - для исполнения с постоянно присоединенным кабелем и разъемом (длина фиксирована и составляет 1 м), для исполнения с разъемом (кабель отсутствует) «ХХ» - указывается длина кабеля в метрах: «01» - 1 м, «02» - 2 м . _ «20» - 20 м (от 1 до 20 м)____________________________________________________________________________
Наличие (тип) защитного металлорукава:
«0» - кабель без защитного металлорукава, кабель отсутствует (для исполнения с разъемом)
«1» - кабель в металлорукаве без ПВХ оболочки, оцинкованный
«2» - кабель в металлорукаве с ПВХ оболочкой, оцинкованный (только для общепромышленного исполнения)
«3» - кабель в металлорукаве без ПВХ оболочки, нержавеющая сталь___________________
Тип взрывозащиты:
«2» - Общепромышленное исполнение_____________________________________________
Температурный класс:
«4» - температурный класс Т4 (температура эксплуатации от минус 60 °С до 120 °С) «5» - температурный класс Т5 (температура эксплуатации от минус 60 °С до 85 °С)
Пломбировка датчиков не предусмотрена.
Нанесение знака поверки на датчики не предусмотрено.
Маркировка датчика МЭД-1 нанесена на корпус датчика методом лазерной гравировки и содержит заводской номер. Формат заводского номера цифровой.

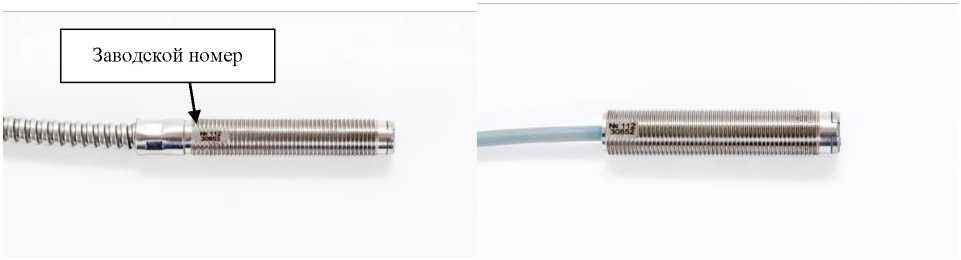

Внешний вид датчиков представлен на рисунке 1.

с кабелем, в защитном металлорукаве с кабелем, без защитного металлорукава

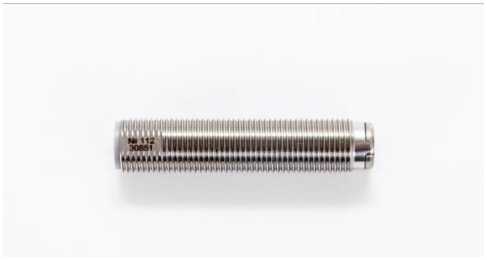

с разъемом на датчике
Рисунок 1 - Внешний вид датчиков МЭД-1, для всех модификаций, с указанием места нанесения заводского номера
Таблица 6 - Комплектность датчика
Наименование |
Обозначение |
Кол-во, шт. |
Датчик тахометрический МЭД-1* |
РГД,П.468222.001 |
1 |
Крепёжные принадлежности (2 гайки, 2 шайбы стопорные с лапками по ГОСТ 13463 или ГОСТ 13465) |
- |
1 |
Кабель-удлинитель |
РГДП.469419.001 |
* |
Руководство по эксплуатации |
РГДП.468222.001 РЭ |
** |
Паспорт |
РГДП.468222.001 ПС |
1 |
* исполнение датчика, длина кабеля, тип кабеля-удлинителя, наличие разъема согласно спецификации; ** приведено на сайте изготовителя. |
датчиков тахометрических МЭД-1 приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики датчика
Наименование характеристики |
Значение | |
МЭД-1Т |
МЭД-1Ф |МЭД-1ФОК |МЭД-1Ф1 |МЭД-1ФОК1 | |
Диапазон преобразований частоты вращения, об/с (Гц) |
от 2 до 15500 |
от 0,2 до 10000 |
Пределы допускаемой относительной погрешности преобразования частоты вращения, % |
±0,1 |
Таблица 3 - Основные технические характеристики датчиков
Наименование характеристики |
Значение характеристики |
Рабочий диапазон преобразований частоты вращения, об/с (Гц) |
от 2 до 15500 1) от 0 до 10000 2) |
Диапазон аналогового выходного сигнала (ток) 1), мА |
от 4 до 20 |
Диапазон аналогового выходного сигнала (напряжение) 3), В |
от 0 до ипит |
Напряжение питания (ипит) от источника постоянного тока, В |
от 10 до 28 |
Номинальное напряжение питания постоянного тока, В |
24 |
Ток потребления, мА, не более |
21 1) 24 2) |
Степень защиты, обеспечиваемая корпусом датчика |
IP68 |
Время установления рабочего режима, с, не более |
1 |
Режим работы |
непрерывный |
Масса, кг, не более |
Таблица 4 |
Габаритные размеры, мм, не более |
Таблица 4 |
Условия эксплуатации: - температура окружающего воздуха в рабочих условиях, °С для группы Т4 для группы Т5 - тип атмосферы - относительная влажность при 35 °С, % - атмосферное давление, кПа |
от -60 до +120 от -60 до +85 II по ГОСТ 15150 не более 98 от 84,0 до 106,7 |
- для исполнений МЭД-1ФОК, МЭД-1ФОК1 выход «открытый коллектор NPN / открытый сток». |
Таблица 4 - Габаритные размеры и масса датчиков тахометрических МЭД-1
Длина, мм |
Диаметр, мм | ||
от 10 до 14 |
от 16 до 18 |
от 20 до 22 | |
от 50 до 100 |
не более 0,4 кг |
не более 0,6 кг |
не более 0,8 кг |
от 100 до 200 |
не более 0,8 кг |
не более 1,2 кг |
не более 1,6 кг |
Примечание - масса датчика указана с учётом разъёма и кабеля длиной 1 м.
Таблица 5 - Показатели надежности датчиков тахометрических МЭД-1
Наименование характеристики |
Значение |
Средняя наработка до отказа, не менее, ч |
100 000 |
Средний срок службы, лет |
10 |
