Номер по Госреестру СИ: 94173-24
94173-24 Машина испытательная универсальная
(WEW-1000D)
Назначение средства измерений:
Машина испытательная универсальная WEW-1000D (далее предназначена для измерений силы при проведении исследований материалов и изделий при статическом растяжении, сжатии и изгибе.
Внешний вид.
Машина испытательная универсальная
Рисунок № 1
Внешний вид.
Машина испытательная универсальная
Рисунок № 2
Общие сведения
Дата публикации - 25.12.2024
Срок свидетельства -
Номер записи - 195987
ID в реестре СИ - 1422180
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Jinan Time ShiJin Testing Machine Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3075 от 2024.12.24 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Машина испытательная универсальная (WEW-1000D)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Машина испытательная универсальная (WEW-1000D)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Машина испытательная универсальная (WEW-1000D)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) FastTest машины является неотъемлемой частью и предназначено для съема аналоговых и цифровых сигналов, а также для автоматического управления процессом испытания, накопления, хранения и последующей обработки данных
Программное обеспечение испытательной машины - внешнее. ПО устанавливается на персональный компьютер, под управлением операционной системы Windows. ПО является целиком метрологически значимым.
Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FastTest |
|
Номер версии (идентификационный номер ПО) |
FastTest V1.2.4 |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 4 «Интерфейс» документа «Машина испытательная универсальная WEW-1000D. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498.
ПравообладательJinan Time ShiJin Testing Machine Co., Ltd., КНР
Адрес: NO.136-8 ,jiwei road, Jinan, Shandong, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Тел.: +7 (495) 274-0101
E-mail: info@prommashtest.ru
Принцип действия машины основан на преобразовании электрической энергии гидравлическим приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется через датчик давления в гидросистеме в электрический сигнал, изменяющийся пропорционально нагрузке.
нагружающего устройства и системы
Конструктивно машина состоит из основания, управления.
закрепленную на основании силовую Воздействие на испытуемый образец
Нагружающее устройство представляет собой раму с четырьмя колоннами и подвижную траверсу. осуществляется за счет подвижной траверсы. Система управления состоит из блока управления и компьютера. Блок управления представляет собой отдельный модуль с органами управления и индикации. Контроллер, осуществляющий взаимодействие оператора с машиной и вычислений измеряемых параметров, выполнен в виде платы и установлен в блоке управления машины.
Идентификация машины осуществляется методом визуального осмотра маркировочной таблички, прикреплённой на фронтальную сторону блока управления машины, где отображена информация о типе, модификации, наименовании изготовителя, серийном номере и знаке утверждения типа. Серийный номер в виде арабских цифр наносится на маркировочную табличку методом печати. Серийный номер машины - 203.
Нанесение знака поверки на машину не предусмотрено.
Пломбирование машины не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией машины, которая может быть вскрыта только при помощи специального инструмента.
Общий вид машины представлен на рисунке 1.
Общий вид маркировочной таблички представлен на рисунке 2.
Место
нанесения маркировочной таблички

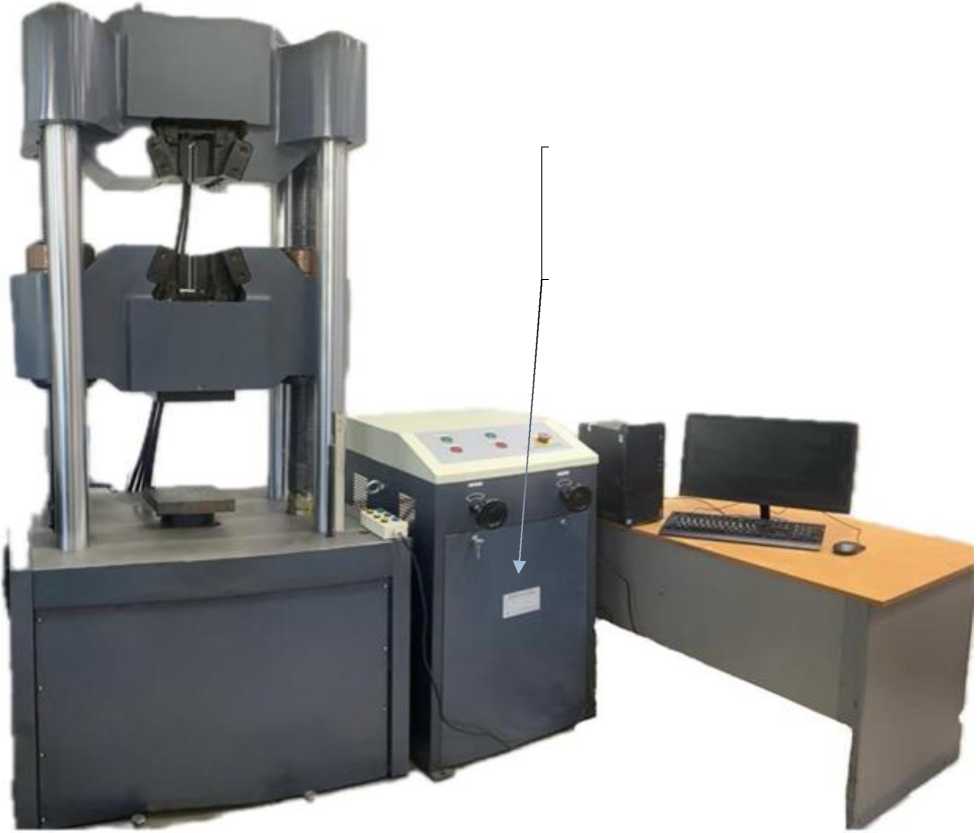

Рисунок 1- Общий вид машины
Место
нанесения знака
утверждения типа
Место нанесения серийного номера

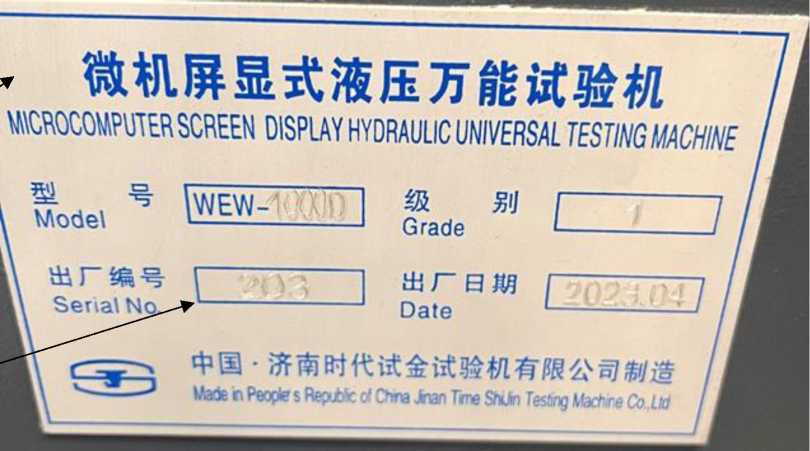

Рисунок 2 - Общий вид маркировочной таблички
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная универсальная |
WEW-1000D |
1 шт. |
|
Сменные части |
- |
1 комплект |
|
Инструмент и принадлежности |
- |
1 комплект |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы, кН |
от 20 до 1000 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±1 |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Параметры питания электрической сети переменного тока:
|
от 342 до 418 от 49 до 51 |
|
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
1100 х 960 х 2510 |
|
Масса, кг, не более |
5000 |
|
Условия эксплуатации:
|
от +10 до +35 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
1000 |
|
Средний срок службы, лет |
15 |
