Сведения о средстве измерений: 94167-24 Аппаратура навигационная потребителей GPS/ГЛОНАСС

Номер по Госреестру СИ: 94167-24
94167-24 Аппаратура навигационная потребителей GPS/ГЛОНАСС
(Garmin eTrex 20x)

Назначение средства измерений:
Аппаратура навигационная потребителей GPS/ГЛОНАСС Garmin eTrex 20x (далее - аппаратура) предназначена для определения геодезических координат (широты и долготы) местоположения наземных объектов по сигналам навигационных космических аппаратов космической навигационной системы GPS/ГЛОНАСС.

сертификация программного обеспечения

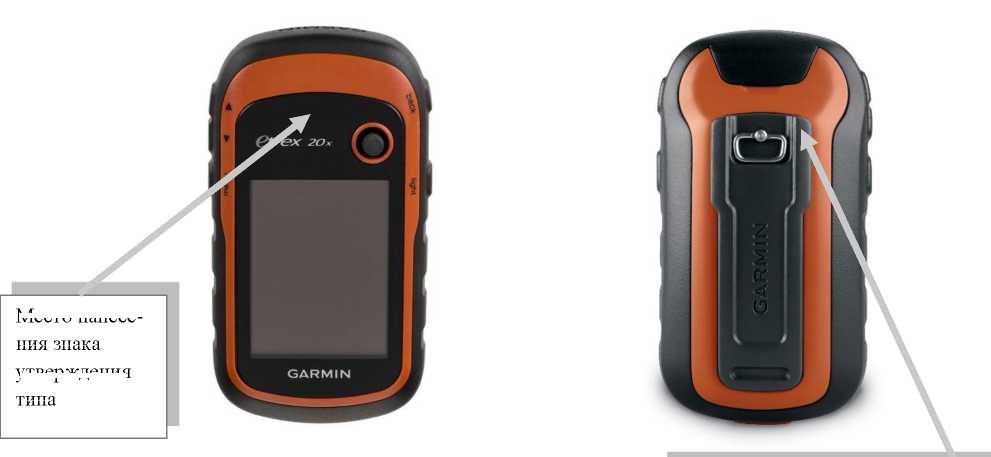

Внешний вид. Аппаратура навигационная потребителей GPS/ГЛОНАСС, http://oei-analitika.ru рисунок № 1
Внешний вид.
Аппаратура навигационная потребителей GPS/ГЛОНАСС
Рисунок № 1

Общие сведения

Дата публикации - 25.12.2024
Срок свидетельства -
Номер записи - 195982
ID в реестре СИ - 1422175
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Garmin (Asia) Corporation
Страна - ТАЙВАНЬ (КИТАЙ)
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№3075 от 2024.12.24 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Аппаратура навигационная потребителей GPS/ГЛОНАСС (Garmin eTrex 20x)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Garmin (Asia) Corporation

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92993-24

Аппаратура навигационная потребителей GPS/ГЛОНАСС, Garmin GPSMAP 65
Garmin (Asia) Corporation (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
92993-24

Аппаратура навигационная потребителей GPS/ГЛОНАСС, Garmin GPSMAP 65
Garmin (Asia) Corporation (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
94050-24

Аппаратура навигационная потребителей GPS/ГЛОНАСС, Garmin eTrex 10
Garmin (Asia) Corporation (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
94167-24

Аппаратура навигационная потребителей GPS/ГЛОНАСС, Garmin eTrex 20x
Garmin (Asia) Corporation (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
94264-24

Аппаратура навигационная потребителей GPS/ГЛОНАСС, Garmin GPSMAP 66s
Garmin (Asia) Corporation (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год

Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.

В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Аппаратура навигационная потребителей GPS/ГЛОНАСС (Garmin eTrex 20x)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
Западно-Сибирский филиал ФГУП "ВНИИФТРИ"
(RA.RU.311579)
РСТ
  • Нет модификации
  • 6 6 0 0 6 6 0

    Стоимость поверки Аппаратура навигационная потребителей GPS/ГЛОНАСС (Garmin eTrex 20x)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение аппаратуры хранится во внутренней памяти аппаратуры и предназначено для управления аппаратурой, а также для отображения, обработки и сохранения результатов измерений.

    Внесение изменений в идентификационные данные и метрологически значимое ПО аппаратуры невозможно.

    Уровень защиты программного обеспечения по Р 50.2.077-2014 - «высокий».

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    eTrex 20x

    Номер версии (идентификационный номер) ПО

    2.70

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    отсутствует


    Знак утверждения типа

    Знак утверждения типа

    наносится в виде наклейки в верхней части передней панели аппаратуры.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в паспорте в разделе «Порядок применения».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 7 июня 2024 г. № 1374.

    Правообладатель

    Garmin (Asia) Corporation, Taiwan (R.O.C)

    № 68, Zhangshu 2 nd Rd, Xizhi Dist., New Taipei City 221.

    Изготовитель

    Garmin (Asia) Corporation, Taiwan (R.O.C)
    № 68, Zhangshu 2 nd Rd, Xizhi Dist., New Taipei City 221.

    Испытательный центр

    Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
    Телефон/факс: +7 (383) 210-08-14 / +7 (383) 210-13-60
    E-mail: director@sniim.ru
    Web-сайт: http://sniim.ru/

    Правообладатель

    Garmin (Asia) Corporation, Taiwan (R.O.C)
    № 68, Zhangshu 2 nd Rd, Xizhi Dist., New Taipei City 221.

    Принцип действия аппаратуры основан на параллельном приеме и обработке измерительными каналами сигналов GPS/ГЛОНАСС. Измерительные каналы используются для слежения по коду за сигналами GPS/ГЛОНАСС на частоте LE. Хранение результатов измерений производится во внутренней памяти аппаратуры.

    Аппаратура имеет встроенный GPS/ГЛОНАСС модуль. Прочный водонепроницаемый корпус, обеспечивает надёжную защиту от пыли, воды и грязи. На передней панели расположены кнопки управления и цветной жидкокристаллический дисплей для отображения информации, результатов измерений и управления аппаратурой. На задней панели расположены, герметичный отсек для элементов питания и порт mini-USB для передачи результатов измерений на ПЭВМ. На боковой панели расположена кнопка включения, выключения аппаратуры. Питание аппаратуры осуществляется от двух элементов питания типа АА. Пломбирование аппаратуры не предусмотрено.

    Возможность нанесения знака поверки на аппаратуру отсутствует.

    Заводские номера на аппаратуру наносятся в виде наклеек под крышкой элементов питания.

    Общий вид аппаратуры с указанием мест нанесения знака утверждения типа и заводского номера, приведены на рисунке 1.

    К аппаратуре данного типа относится аппаратура навигационная потребителей GPS/ГЛОНАСС Garmin eTrex 20x заводские номера: 470202994, 470202988, 470202977, 470202950, 470202987, 470202985.

    Внешний вид. Аппаратура навигационная потребителей GPS/ГЛОНАСС (Garmin eTrex 20x), http://oei-analitika.ru

    Место нанесе-

    ния знака

    утверждения

    типа

    Место нанесения заводского номера под крышкой элементов питания

    Рисунок 1 - Общий вид аппаратуры


    Таблица 4 - Комплектность аппаратуры

    Наименование

    Обозначение

    Кол. (шт.)

    Аппаратура навигационная потребителей GPS/ГЛОНАСС

    Garmin eTrex 20x

    1

    USB кабель

    1

    Методика поверки

    1 экз.

    Паспорт

    1 экз.


    Таблица 2 -Метрологические характеристики

    Наименование характеристики

    Значение

    Граница допустимой абсолютной погрешности определения координат при доверительной вероятности 0,95 по сигналам GPS/ГЛОНАСС в плане, м

    ±10

    Таблица 3 - Основные технические

    Наименование характеристики

    Значение

    Габаритные размеры, мм, не более

    • - длина

    • - ширина

    • - глубина

    103

    54

    33

    Масса (без элементов питания), кг, не более

    0,142

    Условия эксплуатации:

    - температура окружающего воздуха, °C

    от -20 до +70

    Напряжение питания от источника постоянного тока (2 батареи типа АА), В

    3
