Номер по Госреестру СИ: 94183-24
94183-24 Установки испытательные СНЧ
(HMCOP)
Назначение средства измерений:
Установки испытательные СНЧ HMCOP (далее - установки) предназначены для воспроизведений и измерений напряжения постоянного тока, измерений силы постоянного тока, а также для генерирования и индикации напряжения и силы переменного тока сверхнизкой частоты (от 0,01 до 0,1 Гц) при испытаниях электрической прочности силовых кабелей и другого оборудования высоким напряжением, а также при испытаниях электрической прочности изоляции твёрдых диэлектриков напряжением постоянного тока.
Внешний вид.
Установки испытательные СНЧ
Рисунок № 1
Внешний вид.
Установки испытательные СНЧ
Рисунок № 2
Внешний вид.
Установки испытательные СНЧ
Рисунок № 3
Внешний вид.
Установки испытательные СНЧ
Рисунок № 4
Внешний вид.
Установки испытательные СНЧ
Рисунок № 5
Общие сведения
Дата публикации - 23.12.2024
Срок свидетельства - 23.12.2029
Номер записи - 195981
ID в реестре СИ - 1422145
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
HMCOP-60kV,
Производитель
Изготовитель - Wuhan Goldhome Hipot Electrical Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3052 от 2024.12.23 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Установки испытательные СНЧ (HMCOP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Установки испытательные СНЧ (HMCOP)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЛЕММА" (RA.RU.314006) | 7 | 7 | 7 | 0 | 0 | 7 | 7 | 0 |
Стоимость поверки Установки испытательные СНЧ (HMCOP)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Руководство по пользованию» документа «Установки испытательные СНЧ HMCOP. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 1ОО А»;
Установки испытательные СНЧ HMCOP. Стандарт предприятия.
ПравообладательWuhan Goldhome Hipot Electrical Co., Ltd, Китай
Адрес: No. A25-1, Huading Mould Industrial Park, Hannan District, Wuhan, China Телефон: +86-027-84620387 E-mail: info@cablehipot.com
Изготовитель
Wuhan Goldhome Hipot Electrical Co., Ltd, КитайАдрес: No. A25-1, Huading Mould Industrial Park, Hannan District, Wuhan, China
Телефон: +86-027-84620387
E-mail: info@cablehipot.com
Испытательный центр
Общество с ограниченной ответственностью «ЛЕММА» (ООО «ЛЕММА») Адрес: 62О1О2, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, кв. 23 Телефон: +7 (343) 372-ОО-57E-mail: lemma-ekb@mail.ru
Web-сайт: www.lemma-ekb.ru
Правообладатель
Wuhan Goldhome Hipot Electrical Co., Ltd, КитайАдрес: No. A25-1, Huading Mould Industrial Park, Hannan District, Wuhan, China Телефон: +86-027-84620387 E-mail: info@cablehipot.com
Принцип действия установок основан на преобразовании напряжения переменного тока 220 В от сети питания в напряжение постоянного тока положительной полярности, а также в напряжение переменного тока сверхнизкой частоты.
Установки представляют собой регулируемый источник высокого напряжения со встроенными средствами измерений напряжения и силы тока. В установках используется технология цифрового преобразования частоты, микроконтроллерное управление и полностью автоматизированы функции регулировки выходного напряжения, его измерения и защиты. Значение частоты испытательного напряжения меняется автоматически в зависимости от объекта испытания и уровня напряжения.
Конструктивно установки интегрированы в пластиковый ударопрочный кейс, снабженным крышкой. В корпусе кейса имеются колеса и ручки для переноски или перевозки. На лицевой панели располагаются органы управления, ЖК-дисплей и разъем питания. Сбоку установки расположен вывод для подключения высоковольтного кабеля. Установки снабжены термопринтером, который позволяет распечатать результаты измерений. Если емкость испытуемого объекта окажется недостаточной для работы установки, то подключается специальный конденсатор, входящий в комплект поставки. При работе с выходным напряжением сверхнизкой частоты с номинальным напряжением до 60 кВ используется единая схема подключения (один усилитель, встроенный в установку). Для работы на напряжении сверхнизкой частоты напряжением более 60 кВ используется последовательная схема соединения с подключением внешнего усилителя (только для модификации HMCOP-80kV).
Измерение напряжения производится с помощью встроенного емкостно-омического делителя напряжения, а измерение силы тока производится с помощью шунта.
На крышке установки и боковой панели усилителей имеется табличка, содержащая следующую информацию: название, технические данные, дату изготовления и заводской номер, нанесенный типографским способом виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр.
Нанесение знака поверки на установки не предусмотрено.
Установки выпускаются в следующих модификациях: HMCOP-30kV, HMCOP-40kV, HMCOP-50kV, HMCOP-60kV и HMCOP-80kV, отличающихся номинальным напряжением и максимальной мощностью.
Установки пломбируются от несанкционированного доступа нанесением наклеек или пломбировочных чашек на один из винтов на лицевой панели.
Общий вид средства измерений, места нанесения заводского номера (А) и обозначение мест пломбировки от несанкционированного доступа (Б) приведено на рисунках с 1 по 5.

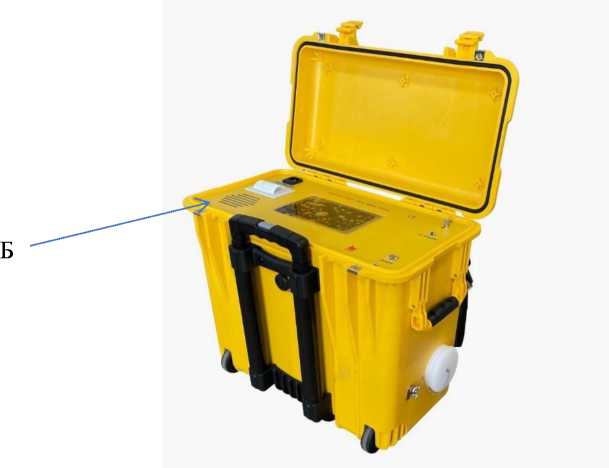

Рисунок 1 - Общий вид модификаций HMCOP-30kV, HMCOP-40kV, HMCOP-50kV и HMCOP-60kV
Б

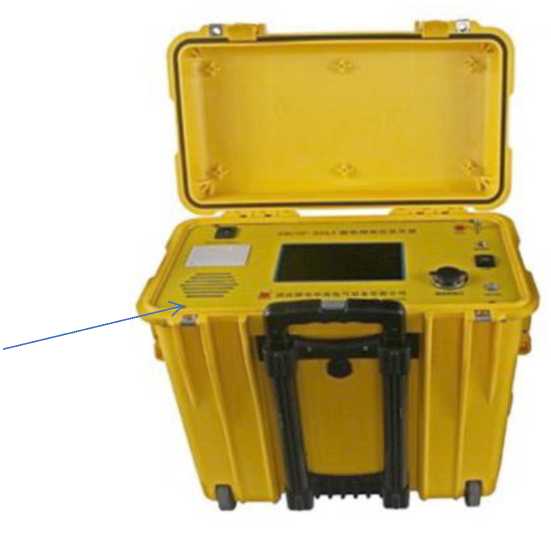

Рисунок 2 - Общий вид модификации HMCOP-80kV

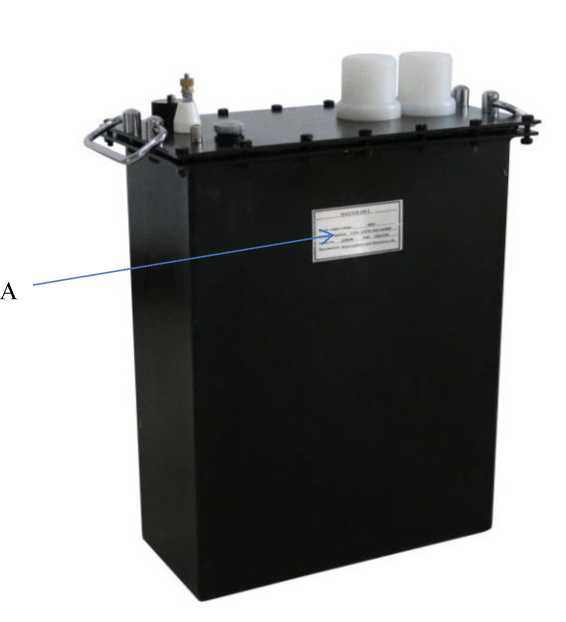

Рисунок 3 - Общий вид внешнего усилителя к модификации HMCOP-80kV

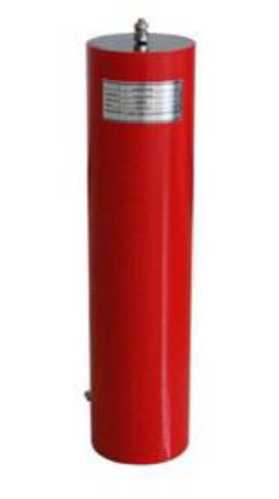

Рисунок 4 - Общий вид конденсатора

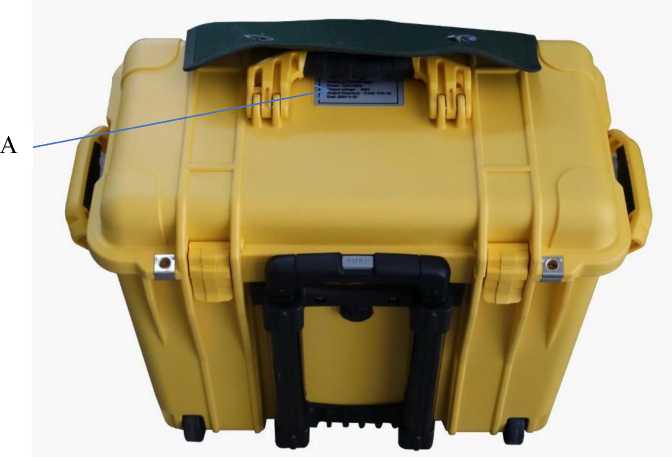

Рисунок 5 - Место нанесения заводского номера на установки
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Установка испытательная СНЧ |
HMCOP |
1 |
|
Внешний усилитель |
1 | |
|
Кабель высоковольтный |
1 | |
|
Кабель питания |
1 | |
|
Штанга заземления |
1 | |
|
Провод для заземления |
2 | |
|
Конденсатор |
1 | |
|
Внешний усилитель (только для модификации HMCOP-80kV) |
1 | |
|
Термобумага для принтера |
1 | |
|
Запасные предохранители |
2 | |
|
Руководство по эксплуатации |
1 |
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазоны воспроизведений и измерений напряжения постоянного тока положительной полярности, кВ
|
от 1 до 30 от 1 до 40 от 1 до 50 от 1 до 60 от 1 до 80 |
|
Пределы допускаемой, приведенной к пределу измерений, погрешности воспроизведений и измерений напряжения постоянного тока положительной полярности, % |
±3,0 |
|
Диапазоны измерений силы постоянного тока положительной полярности, мА |
от 0 до 0,5 |
|
Пределы допускаемой, приведенной к пределу измерений, погрешности измерений силы постоянного тока положительной полярности, % |
±3,0 |
|
Диапазоны отображений напряжения переменного тока в диапазоне частот от 0,01 до 0,1 Гц, кВ
|
от 1 до 30 от 1 до 40 от 1 до 50 от 1 до 60 от 1 до 80 |
|
Диапазоны отображений силы переменного тока в диапазоне частот от 0,01 до 0,1 Гц, мА |
от 0 до 20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжения переменного тока, В |
от 209 до 231 или от 104,5 до 115,5 |
|
- частота переменного тока, Гц |
50 или 60 |
|
Условия применения: | |
|
- температура окружающей среды, °С |
от -10 до +40 |
|
- относительная влажность при +25 °С, % |
до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Габаритные размеры (ширина х длина х высота), мм, не более | |
|
- установки |
520 х 300 х 450 |
|
- внешнего усилителя |
300 X 170 х420 |
|
Масса, кг, не более | |
|
- установки |
45 |
|
- внешнего усилителя |
43 |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
7000 |
