Номер по Госреестру СИ: 94168-24
94168-24 Уровнемеры ультразвуковые
(УУМТ-0510)
Назначение средства измерений:
Уровнемеры ультразвуковые УУМТ-0510 (далее - уровнемеры) предназначены для измерений уровня жидкостей и сыпучих сред.
Внешний вид.
Уровнемеры ультразвуковые
Рисунок № 1
Внешний вид.
Уровнемеры ультразвуковые
Рисунок № 2
Общие сведения
Дата публикации - 23.12.2024
Срок свидетельства - 23.12.2029
Номер записи - 195980
ID в реестре СИ - 1422144
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "МАРС ТЕХНОЛОГИИ" (ООО "МАРС ТЕХНОЛОГИИ")
Страна - РОССИЯ
Населенный пункт - г. Иннополис, Республика Татарстан
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3052 от 2024.12.23 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Уровнемеры ультразвуковые (УУМТ-0510)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "МАРС ТЕХНОЛОГИИ" (ООО "МАРС ТЕХНОЛОГИИ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94168-24 23.12.2029 |
Уровнемеры ультразвуковые, УУМТ-0510 Общество с ограниченной ответственностью "МАРС ТЕХНОЛОГИИ" (ООО "МАРС ТЕХНОЛОГИИ") (РОССИЯ г. Иннополис, Республика Татарстан) |
ОТ МП |
3 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Уровнемеры ультразвуковые (УУМТ-0510)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Уровнемеры ультразвуковые (УУМТ-0510)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Уровнемеры имеют встроенное микропрограммное обеспечение (далее - МПО), имеющее метрологически значимую часть. МПО предназначено для обработки сигналов от первичного измерительного преобразователя. МПО заносится в защищенную от записи энергонезависимую память уровнемеров при их производстве. Доступ к программному обеспечению исключён конструкцией уровнемера. Обновление метрологически значимой части программного обеспечения в процессе эксплуатации не предусмотрено.
ПО «Weprex» предназначено для опроса ячейки, содержащей значение измеренного результата по протоколу ModBus RTU.
Нормирование метрологических характеристик уровнемеров проведено с учетом того, что ПО является их неотъемлемой частью.
Защита МПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Защита ПО «Weprex» и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
МПО |
Weprex |
|
Номер версии (идентификационный номер) ПО |
- |
не ниже 0.2.X* |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
|
* «X» принимает значения от 0 до 9. | ||
Знак утверждения типа
Знак утверждения типананосится методом печати на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3.3 «Принцип работы УУМТ-0510» документа ТЖКГ.468213.005-001-РЭ «Ультразвуковой уровнемер УУМТ-0510. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г.№ 3459;
ТЖКГ.468213.005-001ТУ Уровнемеры ультразвуковые УУМТ-0510. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «МАРС ТЕХНОЛОГИИ» (ООО «МАРС ТЕХНОЛОГИИ»)
ИНН 1683017658
Адрес юридического лица: 420500, Республика Татарстан, м.р-н Верхнеуслонский, г.п. город Иннополис, г. Иннополис, ул. Центральная, зд. 300
Телефон: +7 495 419 38 19
E-mail: info@mars-tech.ru
Изготовитель
Общество с ограниченной ответственностью «МАРС ТЕХНОЛОГИИ» (ООО «МАРС ТЕХНОЛОГИИ»)ИНН 1683017658
Адрес юридического лица: 420500, Республика Татарстан, м.р-н Верхнеуслонский, г.п. город Иннополис, г. Иннополис, ул. Центральная, зд. 300
Адрес места осуществления деятельности: 420500, Республика Татарстан, м.р-н Верхнеуслонский, г. Иннополис, ул. Центральная, д. 300, помещ. 1001
Телефон: +7 495 419 38 19
E-mail: info@mars-tech.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Телефон: +7 (495) 108-69-50
E-mail: info@prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «МАРС ТЕХНОЛОГИИ» (ООО «МАРС ТЕХНОЛОГИИ»)ИНН 1683017658
Адрес юридического лица: 420500, Республика Татарстан, м.р-н Верхнеуслонский, г.п. город Иннополис, г. Иннополис, ул. Центральная, зд. 300
Телефон: +7 495 419 38 19
E-mail: info@mars-tech.ru
Принцип действия уровнемеров основан на измерении интервала времени между излучением и получением отраженной ультразвуковой волны от поверхности контролируемой среды. Измеренное время прохождения ультразвуковой волны определяется с учетом температурной компенсации с последующим преобразованием его в значение уровня.
Конструктивно уровнемеры состоят из ультразвукового преобразователя (далее по тексту - преобразователь) и измерительного блока (далее по тексту - блок), размещенных в общем корпусе.
Ультразвуковой преобразователь преобразует электрическую энергию импульсов, поступающих от блока, в акустические колебания, в дальнейшем излучаемые преобразователем. После отражения сигнал поступает обратно в преобразователь, где он преобразовывается обратно в электрический сигнал и обрабатывается блоком. Блок измеряет интервал времени между излучением импульса и получением, и производит вычисление расстояния от преобразователя до поверхности контролируемой среды. Результаты измерений передаются по цифровому интерфейсу RS485 по протоколу ModBus RTU.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится методом печати на маркировочную табличку, наклеиваемую на корпус уровнемера. Общий вид (схема) маркировочной таблички представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид уровнемеров представлен на рисунке 2.

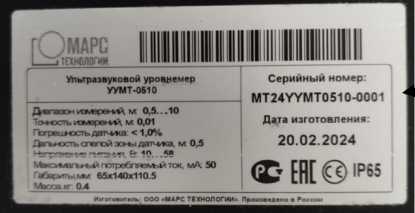

Рисунок 1 - Пример маркировочной таблички
Место нанесения серийного номера
Место
нанесения
серийного
номера

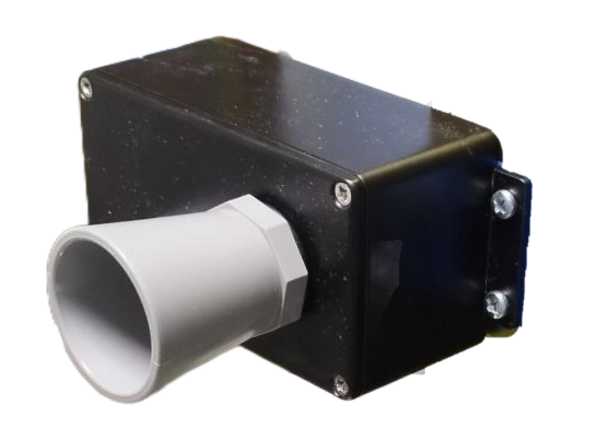

Рисунок 2 - Общий вид уровнемеров
Пломбирование средств измерений от несанкционированного доступа не производится, ограничение доступа к узлам обеспечено конструкцией уровнемера.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |
от 500 до 10000 |
|
Пределы допускаемой относительной погрешности измерений уровня, % |
±1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 10 до 58 |
|
Потребляемый ток, мА, не более |
50 |
|
Габаритные размеры (ДхШхВ), мм, не более |
140,0x65,0x110,5 |
|
Масса, кг, не более |
0,4 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -50 до +70 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
10000 |
|
Срок службы, лет |
10 |
