Наименование

Обозначение

Количество

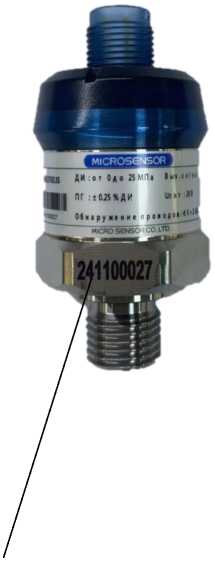

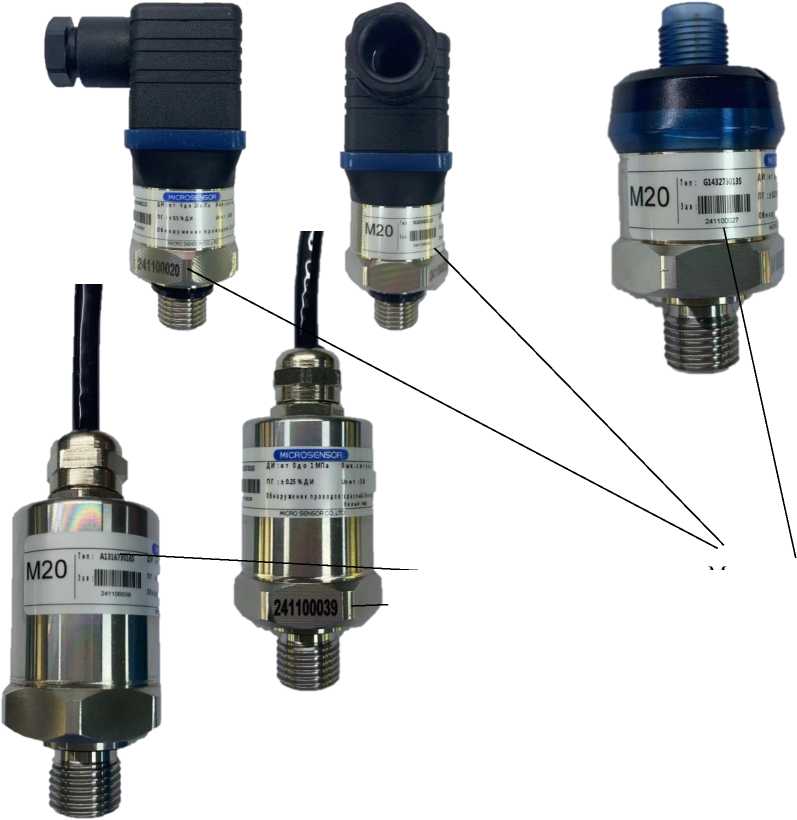

Преобразователь давления

M20

1 шт.

Руководство по эксплуатации

-

1 экз. ¹⁾

Паспорт

-

1 экз.

¹⁾ Допускается:

• - прилагать 1 экз. (в зависимости от заказа) на каждые 10 штук, поставляемых в один адрес;

• - поставка на электронном носителе.

Наименование характеристики

Значение

Диапазоны измерений (ДИ), кПа: ^{1) 2)}

- абсолютное давление

от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250; от 0 до 400; от 0 до 600; от 0 до 1000;

от 0 до 1600; от 0 до 2500

- положительное избыточное давление

от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250; от 0 до 400; от 0 до 600; от 0 до 1000; от 0 до 1600; от 0 до 2500; от 0 до 4000; от 0 до 6000; от 0 до 10000; от 0 до 16000; от 0 до 25000; от 0 до 40000; от 0 до 60000

- давление-разрежение

от -5 до 20; от -5 до 25; от -15 до 15;

от -20 до 20; от -25 до 25; от -30 до 30; от -50 до 50; от -100 до 60; от -100 до 150;

от -100 до 300; от -100 до 500; от -100 до 900; от -100 до 1500; от -100 до 2400

- разрежение

от 0 до -25; от 0 до -40; от 0 до -60; от 0 до -100

Пределы допускаемой основной приведенной погрешности измерений давления, ур, % ДИ ²⁾

±0,25 ³⁾; ±0,5

Пределы допускаемой дополнительной погрешности измерений давления, вызванной отклонением температуры от нормальных условий на 1 °C, Yt, % ДИ

±0,05

Вариация показаний, % ДИ

0,1

Нормальные условия для преобразователей:

• - температура окружающей среды, °С

• - относительная влажность, %

• - атмосферное давление, кПа

от +15 до +25 до 80

от 84 до 106,7

• ¹⁾ Преобразователи могут изготавливаться с другими единицами измерений давления, допущенными к применению в Российской Федерации.

• ²⁾ Конкретные значения указаны в паспорте.

• ³⁾ Возможно только для преобразователей с верхними пределами измерений:

• - абсолютного давления: более 250 кПа,

• - положительного избыточного давления: более 100 кПа,

• - давления-разрежения: более 200 кПа.

Наименование характеристики

Значение

Выходные аналоговые сигналы:¹⁾

• - постоянного электрического тока, мА

• - напряжения постоянного электрического тока, В.

от 4 до 20

от 0 до 5; от 1 до 5; от 0 до 10; от 0,5 до 4,5

Параметры электропитания: ¹⁾

• - диапазон напряжений питания постоянного тока, В

• - номинальное напряжение питания от источника постоянного тока, В

от 8 до 30; от 14 до 30 ²⁾; от 4,5 до 5,5 ³⁾

24; 5

Рабочие условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность, %

• - атмосферное давление, кПа

от -30 до +85 до 80 от 86 до 106,7

Габаритные размеры, мм, не более: ¹⁾

- длинахширинахвысота

46,5x30x94; 30x30x70

Масса, г, не более

200

• ¹⁾ Конкретные значения указаны в паспорте.

• ²⁾ Для преобразователей с выходным сигналом от 0 до 10 В.

• ³⁾ Для преобразователей с выходным сигналом от 0,5 до 4,5 В.

Наименование характеристики

Значение

Средний срок службы, лет, не менее

6

Средняя наработка на отказ, ч, не менее

55000
