Контроллеры программируемые ЭЛСИ-МКС (далее - контроллеры) построены по модульному принципу и содержат базовый комплект и комплект функциональных модулей переменного состава (модули ввода/вывода дискретных и непрерывных сигналов и интерфейсные модули).

Принцип действия контроллеров основан на преобразовании в модулях ввода значений входных непрерывных сигналов в цифровой код, обработке полученной информации в модуле центрального процессора, формирования выходных сигналов управления с помощью модулей вывода и обмене информацией по последовательным каналам связи с помощью интерфейсных модулей.

В состав базового комплекта контроллера входят:

• - коммутационная панель серии ТК, предназначенная для механического объединения модулей контроллера, организации электрических соединений между модулями, подключения внешнего источника резервного питания, а также для монтажа контроллера на месте установки;

• - модули источника питания серии ТР (модули ТР 111 230АС, ТР 112 024DC), предназначенные для питания модулей контроллера. В зависимости от варианта исполнения источника, питание производится от сети переменного тока, либо от источника постоянного тока;

• - модули центрального процессора серии ТС (модули ТС 111, ТС 112), предназначенные для выполнения управляющей программы контроллера, а также обмена информацией с модулями ввода/вывода через интерфейсные порты и внешние устройства по последовательным каналам связи;

• - модуль расширения крейта TR 111.

В состав функциональных модулей контроллера входят:

• - модули ввода/вывода дискретных сигналов серии TD (модули TD 111, TD 115, TD 112, TD 114, TD 116), предназначенные для приема и формирования дискретных сигналов;

• - модули ввода/вывода непрерывных (аналоговых) сигналов серии TA, предназначенные для измерений и формирований непрерывных сигналов. Модули ТА выпускаются в следующих модификациях: ТА 115 24IDC (модули ТА 115), ТА 116 8IDC, ТА 116 16IDC (модули ТА 116), ТА 117 4IDC, ТА 117 8IDC (модули ТА 117), ТА 121 2IDC, ТА 121 4IDC (модули ТА 121), ТА 112 8IDC, ТА 112 16IDC (модули ТА 112), ТА 113 8I 8O DC (модули ТА 113) и ТА 114 8O DC (модули ТА 114), которые отличаются входными и выходными сигналами и количеством разъемов. Модули ТА: ТА 115, ТА 113, ТА 112, ТА 116, ТА 117, ТА 121, предназначены для измерений напряжения и силы постоянного тока, модули ТА 112 дополнительно измеряют сигналы с термопар и термопреобразователей сопротивления и модули: ТА 113 предназначены для измерений и формирований напряжения и силы постоянного тока, ТА 114 - для формирований напряжения и силы постоянного тока;

• - интерфейсные модули серии TN (TN123 485, TN 123 2 485), предназначенные для обмена информацией по технологическим интерфейсам.

Условное наименование модулей контроллера формируется в соответствии с таблицей 1. Таблица 1 - Структурное обозначение модификаций модулей

Пример условного наименования модуля контроллера: Модуль ТА 121 4IDC.

При указании условного наименования модулей в документации, допускается код варианта исполнения опускать, если он не требуется по смыслу. Пример сокращённого условного наименования модуля: Модуль ТА 121.

Контроллер ЭЛСИ-МКС имеет открытую архитектуру и поддерживает стандартные промышленные протоколы и интерфейсы. Это дает совместимость на программном и аппаратном уровне с датчиками, исполнительными механизмами и SCADA-системами различных производителей.

Пломбировка от несанкционированного доступа обеспечивается этикеткой, которая наклеивается на боковую стенку модуля.

Заводской номер модуля в цифровом формате наносится методом офсетной печати на этикетку, расположенную на корпусе СИ. Заводской номер коммутационной панели в цифровом формате наносится методом шелкографии на корпусе СИ.

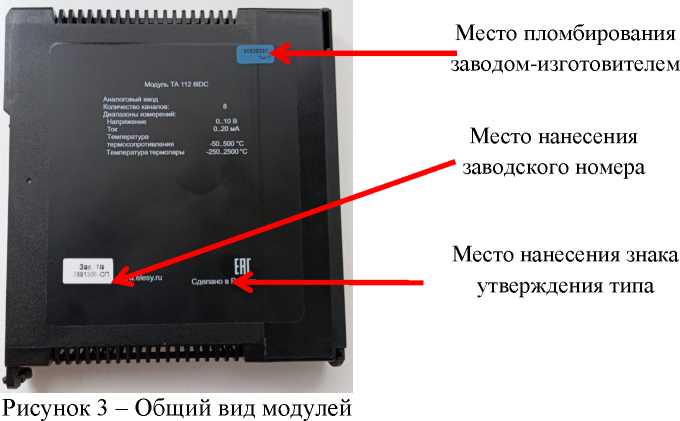

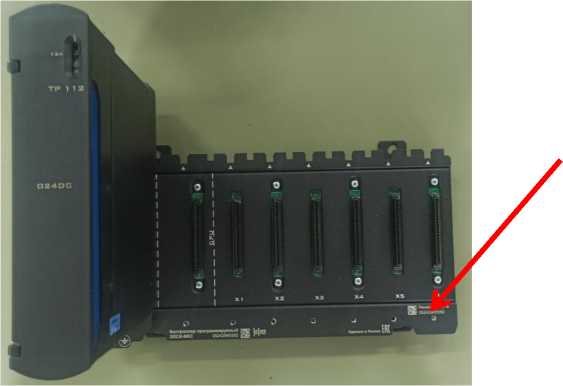

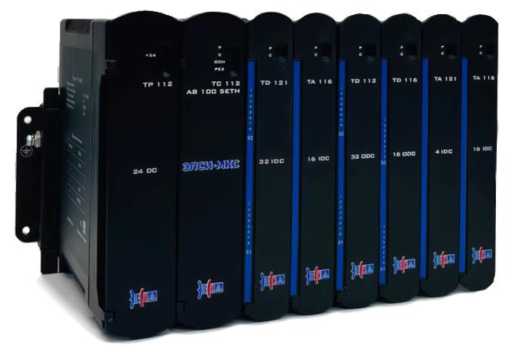

Общий вид контроллеров представлен на рисунке 1. Общий вид коммутационной панели с указанием места нанесения заводского номера и знака утверждения типа, представлен на рисунке 2. Общий вид модулей, с указанием мест нанесения заводского номера, знака утверждения типа и пломбировки, представлен на рисунке 3. Цвет корпуса и цвет маркировки может отличаться.

Рисунок 1 - Общий вид СИ

Место нанесения

заводского номера

Рисунок 2 - Общий вид коммутационной панели

Комплектность средства измерения приведена в таблице 12.

Таблица 12 -

Основные метрологические и технические характеристики приведены в таблицах 3 - 11.

Таблица 3 - Пределы допускаемой приведенной погрешности измерений напряжения постоянного тока

Таблица 4 -

ы

й постоянного тока

Таблица 5 - Коэффициент подавления помехи общего вида

Таблица 6 - Диапазоны и пределы допускаемой приведенной погрешности формирования напряжения постоянного тока

Таблица 7 - Диапазоны и пределы допускаемой приведенной погрешности формирования постоянного тока

Таблица 8 - Диапазоны и пределы допускаемой абсолютной погрешности преобразования сигналов термопреобразователя напряжения

Таблица 9 - Диапазоны и пределы допускаемой абсолютной погрешности преобразования сигналов термопреобразователя сопротивления

Примечания:

• 1 Подключение термопреобразователей должно проводиться по трехпроводной схеме;

• 2 Максимально допустимое сопротивление каждого проводника линии связи - 30 Ом

Таблица 10 - Диапазоны

Таблица 11 - Основные технические
