Номер по Госреестру СИ: 94147-24
94147-24 Модули измерения электрических параметров
(ИПП)
Назначение средства измерений:
Модули измерения электрических параметров ИПП (далее - модули) предназначены для измерения и измерительных преобразований электрических параметров (напряжения постоянного тока) системы электрохимической защиты (далее - ЭХЗ) от почвенной коррозии подземных металлических сооружений, в том числе магистральных и городских трубопроводов, электрических кабелей, резервуаров для хранения нефти и газа.
Внешний вид.
Модули измерения электрических параметров
Рисунок № 1
Внешний вид.
Модули измерения электрических параметров
Рисунок № 2
Общие сведения
Дата публикации - 23.12.2024
Срок свидетельства - 23.12.2029
Номер записи - 195967
ID в реестре СИ - 1422131
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ИПП,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Системы электропитания" (ООО "СЭП")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3052 от 2024.12.23 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Модули измерения электрических параметров (ИПП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Системы электропитания" (ООО "СЭП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94147-24 23.12.2029 |
Модули измерения электрических параметров, ИПП Общество с ограниченной ответственностью "Системы электропитания" (ООО "СЭП") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Кто поверяет Модули измерения электрических параметров (ИПП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МИРУАР" (RA.RU.320061) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Модули измерения электрических параметров (ИПП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) модулей является встроенным и метрологически значимым.
Конструкция модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО жёстко зашито в микропроцессоре модулей и недоступно пользователю, после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Это выполняется только с помощью специализированного программатора и технологических программ в условиях завода-изготовителя модулей.
Метрологические характеристики модулей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО модулей приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ПО-ИПП-СЭП-01 |
|
Номер версии (идентификационный номер ПО) |
1.5 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Методы измерений» документа «Модуль измерения электрических параметров ИПП. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ТУ 26.51.43-001-74932050-2024 «Модули измерения электрических параметров ИПП. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Системы электропитания» (ООО «СЭП») ИНН 7716983925
Адрес юридического лица: 129343, г. Москва, пр-д Серебрякова, д. 14, стр. 15
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
в аналого-цифровом преобразовании станцией на защищаемом сооружении, также напряжения постоянного тока,
Принцип действия модулей заключается напряжения постоянного тока, создаваемого катодной силы постоянного тока, протекающей по цепи, а формируемого датчиком защитного потенциала.
Конструктивно модули состоят из нескольких печатных плат и цифрового индикатора параметров и встраиваемой в переднюю панель блока управления преобразователей для катодной защиты, модули имеют два разъема для источника питания.
На клеммы входного порта модуля подаются:
-
- сигнал с выходных зажимов преобразователей катодной защиты (далее - ПКЗ) для измерения выходного напряжения;
-
- сигнал с шунта от 1 до 75 мВ для измерения выходного тока ПКЗ;
-
- сигнал от медно-сульфатного электрода сравнения;
-
- сигнал от датчика потенциала;
-
- сигнал от точки измерения потенциала защищаемого сооружения.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид модулей с указанием места ограничения доступа к местам настройки (регулировки), места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломбировочная наклейка завода-изготовителя. Нанесение знака поверки на модули в обязательном порядке не предусмотрено
Место нанесения заводского номера
Пломбировочная наклейка завода-изготовителя

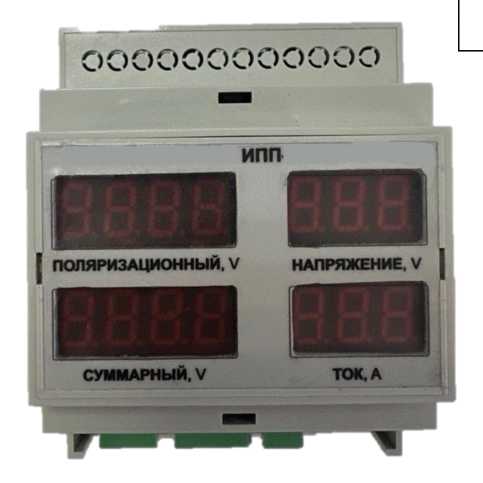

Рисунок 1 - Общий вид модулей с указанием места пломбирования, места нанесения заводского номера
