Номер по Госреестру СИ: 94130-24
94130-24 Вискозиметры кинематические портативные
(SL-SF03B)
Назначение средства измерений:
Вискозиметры кинематические портативные SL-SF03B (далее - вискозиметры) предназначены для измерений кинематической вязкости в прозрачных, непрозрачных и загрязненных жидкостях при различных температурах в лабораторных или полевых условиях.
Внешний вид.
Вискозиметры кинематические портативные
Рисунок № 1
Внешний вид.
Вискозиметры кинематические портативные
Рисунок № 2
Общие сведения
Дата публикации - 20.12.2024
Срок свидетельства - 20.12.2029
Номер записи - 195950
ID в реестре СИ - 1422082
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SL-SF03B,
Производитель
Изготовитель - Hunan Sheli Electron Science and Technology Co., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 7
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3035 от 2024.12.20 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Вискозиметры кинематические портативные (SL-SF03B)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Вискозиметры кинематические портативные (SL-SF03B)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 7 | 7 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Вискозиметры кинематические портативные (SL-SF03B)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Вискозиметры оснащены встроенным программным обеспечением (далее - ПО), которое управляет работой вискозиметра, отображает результат, обрабатывает, хранит и передает полученные данные на внешний носитель по USB порту. Изготовителем не предусмотрена визуализация идентификационных данных ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 10 «Процедура выполнения измерений» Руководства по эксплуатации вискозиметров кинематических портативных SL-SF03B.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Приказ Росстандарта от 5 ноября 2019 г. № 2622 «Об утверждении Государственной поверочной схемы для средств измерений вязкости жидкостей»;
Техническая документация Hunan Sheli Electron Science and Technology Co., LTD, Китай.
Правообладатель
Hunan Sheli Electron Science and Technology Co., LTD, Китай
Адрес: A1-506 star Factory, No.1 Lantian North Road, Xingsha Industrial Base, Changsha Economic and Technological Development Zone, Hunan Province, China, Zip code:410100, China
Изготовитель
Hunan Sheli Electron Science and Technology Co., LTD, Китай
Адрес: A1-506 star Factory, No.1 Lantian North Road, Xingsha Industrial Base, Changsha Economic and Technological Development Zone, Hunan Province, China, Zip code:410100, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Правообладатель
Hunan Sheli Electron Science and Technology Co., LTD, Китай
Адрес: A1-506 star Factory, No.1 Lantian North Road, Xingsha Industrial Base, Changsha Economic and Technological Development Zone, Hunan Province, China, Zip code:410100, China
Принцип действия вискозиметров основан на определении времени истечения анализируемой жидкости под действием силы тяжести через капиллярный вискозиметр в условиях постоянной температуры.
Конструктивно вискозиметры выполнены в виде портативных приборов и состоят из ударопрочного корпуса с ручкой для перемещения, ячейки с капиллярным вискозиметром, блока детектора, термостата, датчика контроля температуры, системы автоматической промывки и сушки, сенсорного экрана и аккумуляторной батареи.
Управление вискозиметрами осуществляется с помощью встроенного сенсорного экрана, расположенного в верхней части корпуса вискозиметра, который отвечает за все операции управления и передачи данных. В процессе измерений образец термостатируется до заданной температуры за то время, пока жидкость протекает по капиллярному вискозиметру до первого детектора. Точное значение кинематической вязкости определяется по времени, за которое образец протекает от первого до второго детектора.
одного светодиода и двух фототриодов. разделены капилляром. Инфракрасный свет, проходит через капилляр вискозиметра и отправляют сигнал о интенсивности принятого
Блок детектора состоит из Светоизлучающий диод и фототриод непрерывно излучаемый светодиодом, принимается фототриодом. Фототриоды инфракрасного излучения. Детектор распознает текущую пробу, когда достигается заданное снижение интенсивности света на фототриоде. Первый детектор начинает отсчет, а второй прекращает отсчет при появлении пробы в капилляре. Произведение времени на константу вискозиметра представляет собой величину вязкости пробы.
Результаты анализа выводятся на сенсорный экран. После окончания измерения вискозиметр автоматически промывает и сушит капилляр воздухом.
Вискозиметры комплектуются сменными капиллярными вискозиметрами Гуйона для работы в разных диапазонах вязкости, приведёнными в таблице 4. Каждому капиллярному вискозиметру присвоен собственный серийный номер, имеющий цифровой или буквенно-цифровой формат. Серийный номер капиллярного вискозиметра отображен на корпусе футляра методом наклейки.
Маркировочная табличка с серийным номером вискозиметра размещена на задней панели корпуса вискозиметра. Серийный номер имеет буквенно-цифровой формат, наносится типографским способом. Общий вид вискозиметров представлен на рисунке 1. Место нанесения серийного номера на вискозиметры представлено на рисунке 2.
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.

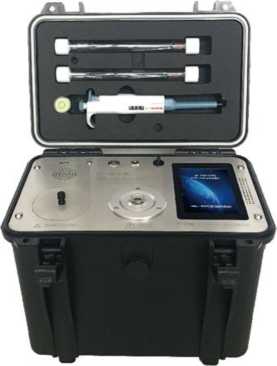

Рисунок 1 - Общий вид вискозиметров кинематических портативных SL-SF03B

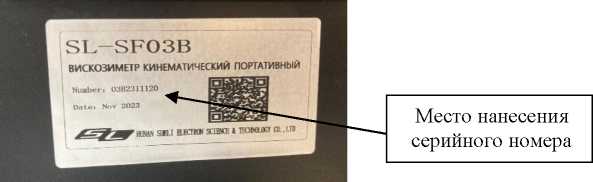

Рисунок 2 - Место нанесения серийного номера на вискозиметры кинематические портативные SL-SF03B
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Вискозиметр кинематический портативный |
SL-SF03B |
1 шт. |
|
Капиллярный вискозиметр1) |
- |
2 шт. |
|
Пипетка-дозатор |
- |
1 шт. |
|
Бутылка для слива |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Технический паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
1) Капиллярные вискозиметры с рабочим диапазоном по выбору заказчика | ||
Таблица 4 -
|
Типовые диаметры капиллярных вискозиметров |
Диапазон измерений кинематической вязкости, мм2/с |
|
0,30 мм |
от 2,0 до 20 |
|
0,35 мм |
от 4,5 до 45 |
|
0,40 мм |
от 7,5 до 75 |
|
0,45 мм |
от 12 до 120 |
|
0,50 мм |
от 18 до 180 |
|
0,55 мм |
от 30 до 300 |
|
0,60 мм |
от 36 до 360 |
|
0,65 мм |
от 51 до 510 |
|
0,70 мм |
от 69 до 690 |
|
Типовые диаметры капиллярных вискозиметров |
Диапазон измерений кинематической вязкости, мм2/с |
|
0,80 мм |
от 120 до 1200 |
|
0,90 мм |
от 180 до 1800 |
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений кинематической вязкости1), мм2/с |
от 2 до 1800 |
|
Пределы допускаемой относительной погрешности измерений кинематической вязкости, % |
±1,0 |
|
1) Указан максимальный диапазон измерений кинематической вязкости; диапазон измерений кинематической вязкости зависит от установленных капиллярных вискозиметров, которыми комплектуются вискозиметры при заказе в соответствии с таблицей 4, и указывается в техническом паспорте | |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Объем пробы, мл |
0,3 |
|
Диапазон показаний температуры, °С |
от +40 до +100 |
|
Габаритные размеры, мм, не более: - длина |
330 |
|
- высота |
300 |
|
- ширина |
230 |
|
Масса, кг, не более |
8 |
|
Параметры электропитания от сети: - напряжение переменного тока, В |
от 210 до 230 |
|
- частота переменного тока, Гц |
50 |
|
Параметры электропитания от встроенного аккумулятора, В |
24 |
|
Потребляемая мощность, В^А, не более |
150 |
|
Условия эксплуатации: - температура окружающего воздуха, оС |
от +10 до +35 |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
