Номер по Госреестру СИ: 94104-24
94104-24 Датчики давления
(ТЕ1000M)
Назначение средства измерений:
Датчики давления ТЕ1000М (далее - датчики) предназначены
для измерений избыточного давления, густых и вязких, жидких или газообразных сред в емкостях и трубопроводах, с дальнейшим преобразованием измеряемых значений в аналоговый унифицированный выходной токовый сигнал.
Внешний вид.
Датчики давления
Рисунок № 1
Общие сведения
Дата публикации - 18.12.2024
Срок свидетельства - 17.12.2029
Номер записи - 195924
ID в реестре СИ - 1421964
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "ЭЛХАРТ" (ООО "ЭЛХАРТ")
Страна - РОССИЯ
Населенный пункт - г. Краснодар
Уведомление о начале осуществления предпринимательской деятельности -
Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.
Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).
В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.
Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.
Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3000 от 2024.12.17 ПРИКАЗ_Об утверждении типов средств измерений (27)
Наличие аналогов СИ: Датчики давления (ТЕ1000M)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ЭЛХАРТ" (ООО "ЭЛХАРТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93913-24 27.11.2029 |
Датчики тока, ATE.S Общество с ограниченной ответственностью "ЭЛХАРТ" (ООО "ЭЛХАРТ") (РОССИЯ г. Краснодар) |
ОТ МП |
2 года |
|
94104-24 17.12.2029 |
Датчики давления, ТЕ1000M Общество с ограниченной ответственностью "ЭЛХАРТ" (ООО "ЭЛХАРТ") (РОССИЯ г. Краснодар) |
ОТ МП |
3 года |
Отчет «Поверки организации ООО «Константа» (по данным ФГИС «Аршин»)
Аналитика за 2021–2025 годы с динамикой, срезами по группам СИ, долями на рынке и сравнением с конкурентами.
Что внутри отчета
- Динамика поверок 2021–2025: общие, первичные и периодические поверки по годам с разбивкой по типам клиентов.
- Группы средств измерений: сводные таблицы по ключевым видам (твердомеры, микротвердомеры, толщиномеры и др.).
- Сравнение на рынке: доля ООО «Константа» на фоне других организаций и изменения во времени.
- Разведочный анализ: ТОП-типы СИ по объему поверок, количество владельцев СИ, извещения, тренды.
- Визуализация: графики/диаграммы и интерактивные таблицы (в PDF и Excel-выгрузке).
Содержание отчета
Общие сведения
- Количество типов средств измерений, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам.
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Твердомеры, микротвердомеры.
- Приборы для измерения блеска.
- Толщиномеры покрытий.
- Другие группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений.
- Число владельцев СИ по каждому типу.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доля рынка по годам, тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Ключевые цифры (пример по выбранным группам СИ, 2025)
| Показатель | Значение | Комментарий |
|---|---|---|
| Всего поверок | 11 645 | по выбранным группам СИ |
| Первичных поверок | 1 681 | доля «Константы»: 0% |
| Периодических поверок | 9 964 | доля «Константы»: 1,91% |
| Доля «Константы» (общая) | 1,63% | 190 из 11 645 поверок |
Примеры объектов учета (2025)
- Твердомеры шариковые, № 1239-59 — 145 поверок.
- Твердомеры (ТК-2), № 1245-59 — 215 поверок.
- Приборы измерения геометрических параметров многофункциональные, № 18106-07 — 454 поверки.
Кому полезен отчет
- Руководителям и аналитикам — оценка позиций «Константы» и динамики работ.
- Партнерам/конкурентам — бенчмаркинг по ключевым группам СИ.
- Экспертам-метрологам — структура рынка поверок и тренды.
- Заказчикам/инвесторам — подтвержденная активность на рынке измерений.
Форматы и наполнение
- PDF-отчет с графиками, таблицами и комментариями.
- Excel-приложение с детальными выгрузками для самостоятельного анализа.
- Методологическая записка с описанием источников и логики обработки данных.
Источник данных — ФГИС «Аршин». Все показатели рассчитаны по выгрузкам за 2021–2025 гг.; в отчете указана дата актуальности и фильтры/группы СИ, по которым строились сводные таблицы и графики.
Кто поверяет Датчики давления (ТЕ1000M)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики давления (ТЕ1000M)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации КД.ЭЛХТ-ДД03 РЭ и
КД.ЭЛХТ-ДД04 РЭ, паспортов КД.ЭЛХТ-ДД03-ПС и КД.ЭЛХТ-ДД04-ПС типографским способом, и на корпус датчиков методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийназначению»
приведены в разделе 2 «Использование по
КД.ЭЛХТ-ДД03 РЭ/КД.ЭЛХТ-ДД04 РЭ руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к датчикам давления Государственная поверочная схема для средств измерений давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
КД.ЭЛХТ-ДД02 ТУ. Датчики давления серии PTE1000/LTE1000. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ЭЛХАРТ» (ООО «ЭЛХАРТ»)
ИНН 2310199453
Юридический Адрес: 350000, г. Краснодар, ул. Митрофана Седина, д. 145/1, помещ. 11
Телефон: (861) 255-97-54
E-mail: elhart@elhart.ru
Web-сайт: www: elhar.ru
Изготовитель
Общество с ограниченной ответственностью «ЭЛХАРТ» (ООО «ЭЛХАРТ») ИНН 2310199453Адрес: 350000, г. Краснодар, ул. Митрофана Седина, д. 145/1, помещ. 11 Телефон: (861) 255-97-54
E-mail: elhart@elhart.ru
Web-сайт: www: elhar.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Телефон /факс: +7(495) 437-55-77 / +7(495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «ЭЛХАРТ» (ООО «ЭЛХАРТ»)ИНН 2310199453
Юридический Адрес: 350000, г. Краснодар, ул. Митрофана Седина, д. 145/1, помещ. 11
Телефон: (861) 255-97-54
E-mail: elhart@elhart.ru
Web-сайт: www: elhar.ru
Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
В качестве чувствительного элемента используется сенсорный модуль с металлической мембраной. Внутри сенсорного модуля расположена монокристаллическая кремниевая подложка, на которую нанесены тензорезисторы, объединенные в мостовую схему. Давление от мембраны к подложке передается за счет силиконового масла, заполняющего пространство между ними. При приложении деформации к подложке, сопротивление тензорезисторов изменяется, что в свою очередь приводит к изменению напряжения в плечах мостовой схемы, пропорционально приложенному давлению. Напряжение измеряется и преобразуется схемотехникой датчика в унифицированный токовый сигнал 4...20 мА, пропорциональный диапазону измерения.
Датчики изготавливаются в двух модификациях - PTE1000M и LTE1000M.
Конструктивно датчик выполнен, в металлическом корпусе. Мембрана чувствительного элемента расположена со стороны подключения среды. С обратной стороны датчика находится пластиковый разъем с коннектором для подключения проводников, или кабель (модификация - LTE1000M). Электронный блок преобразования находятся внутри корпуса. Датчики РТЕ1000М дополнительно имеют кнопки для подстройки, расположенные внутри корпуса.
Структура условного обозначения датчиков при заказе:
Код заказа датчиков давления PTE1000M имеет следующий вид:
PTE1000M - [Х1]-[Х2]-[Хз]-[Х4],
где:
- [X1] 0_0,4
- диапазон измерений: код 0P25 соответствует 0^0,25 бар; код 0P4 соответствует бар; код 0P6 соответствует 0^0,6 бар; код 1P0 соответствует 0^1 бар; код 1P6 соответствует 0_1,6 бар; код 2P5 соответствует 0_2,5 бар; код 004 соответствует 0_4 бар; код 006 соответствует 0_6 бар; код 010 соответствует 0^10 бар; код 016 соответствует 0^16 бар.
- [X2] - тип резьбового присоединения к процессу: G34, соответствует технологическому присоединению E-G34 с резьбой G3/4; G1, соответствует технологическому присоединению E-G1 с резьбой G1; CG1, соответствует технологическому присоединению C-G1 с резьбой G1; ХХХХ, соответствует другим типам присоединения по согласованию с заказчиком.
- [X3] - класс точности: B1, соответствует классу точности 0,2 %; B2, соответствует классу точности 0,25 %; B3, соответствует классу точности 0,35 %; C, соответствует классу точности 0,5 %.
- [X4] - дополнительные опции: М12, разъем для подключения М12; ХХХ, другие дополнительные опции и специальные исполнения по согласованию с заказчиком.
Код заказа датчиков давления LTE1000M имеет следующий вид:
LTE1000M - [Х1]-[Х2]-[Хз]-[Х4]
где:
- [X1] - диапазон измерений: код 0P1 соответствует 0_0,1 бар; код 0P25 соответствует 0^0,25 бар; код 0P4 соответствует 0^0,4 бар; код 0P6 соответствует 0^0,6 бар; код 1P0 соответствует 0_1 бар; код 1P6 соответствует 0_1,6 бар; код 2P5 соответствует 0_2,5 бар; код 004 соответствует 0_4 бар; код 006 соответствует 0_6 бар; код 010 соответствует 0^10 бар.
- [X2] - длина встроенного соответствует соответствует соответствует соответствует
длине длине длине длине
кабеля кабеля кабеля кабеля
кабеля: код 003, соответствует длине кабеля 3м; 4м;
10м;
20м;
50м;
код код код код
008,
015,
030,
080,
соответствует соответствует соответствует соответствует
длине длине длине длине
кабеля кабеля кабеля кабеля
8м;
15м;
30м;
80м;
код код код код код
004,
010,
020,
050,
120,
соответствует длине кабеля 120м.
- [X3] - класс точности: B1, соответствует классу точности 0,2 %; B2, соответствует классу точности 0,25 %; B3, соответствует классу точности 0,35 %; C, соответствует классу точности 0,5 %.
- [X4] - дополнительные опции: ХХ, дополнительные опции и специальные исполнения по согласованию с заказчиком.
Заводской номер датчика по системе нумерации предприятия-изготовителя в виде цифрового обозначения, нанесен на корпус датчика методом лазерной гравировки.

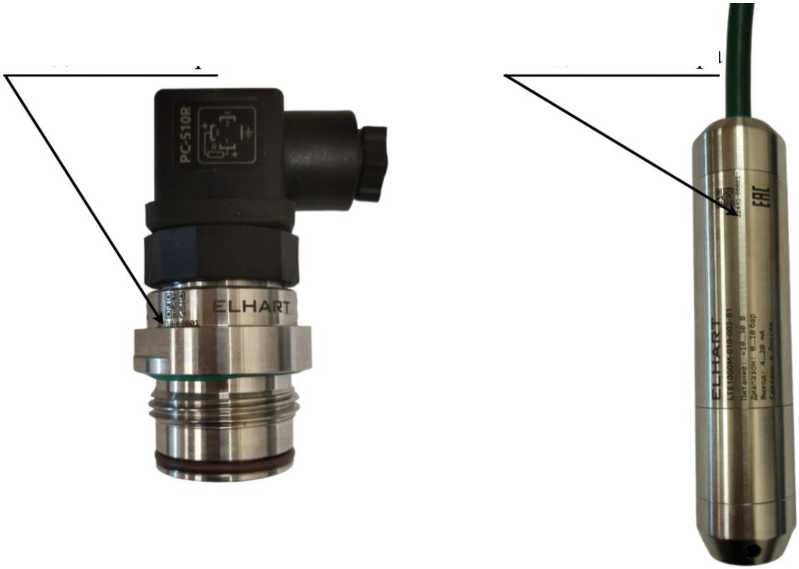

Общий вид датчиков и место нанесения заводского номера приведены на рисунке 1.
Пломбирование датчиков не предусмотрено. Программное обеспечение отсутствует.
Конструкция прибора не предусматривает нанесение знака поверки на средство измерений. Знак поверки наносится в виде оттиска в паспортах КД.ЭЛХТ-ДД03-ПС и КД.ЭЛХТ-ДД04-ПС на датчики.
а)
б)
Рисунок 1 - Общий вид датчиков давления с местом нанесения заводского номера: а) модификация РТЕ1000М; б) модификация LTE1000M.
Метрологические характеристики приведены в таблице 1, основные технические характеристики приведены в таблице 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификации | ||
|
PTE1000M |
LTE1000M | |
|
Диапазон измерений избыточного давления, бар1) |
от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16 |
от 0 до 0,1; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10 |
|
Пределы основной допускаемой приведенной погрешности измерений давления, приведенной к диапазону измерений, % 1) |
±0,2; ±0,25; ±0,35; ±0,5 | |
|
Пределы дополнительной приведенной погрешности измерения, вызванной отклонением температуры окружающей среды от нормальных условий на каждые 10 °С, %, от ДИ |
±0,2 | |
|
1) Конкретные значения указываются в паспорте датчиков | ||
Таблица 2 - Общие технические
|
Наименование характеристики |
Значение | |
|
Модификации | ||
|
PTE1000M |
LTE1000M | |
|
Выходной аналоговый сигнал, мА |
от 4 до 20 | |
|
Номинальное напряжение питания постоянного тока, В |
12 или 24 | |
|
Допустимое напряжение питания постоянного тока, В |
от 10 до 30 | |
|
Нормальные условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от +21 до +25 | |
|
- относительная влажность, %, не более |
95 | |
|
- атмосферное давление, кПа |
от 84 до 106,7 | |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -20 до +80 |
от -20 до +70 |
|
Габаритные размеры, мм, не более |
82x52 |
115x26,5 |
|
Масса, г, не более |
140 |
2851) |
|
1) Без учета массы кабеля, вес кабеля длиной 1 м составляет 62 г. | ||
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
