Номер по Госреестру СИ: 94093-24
94093-24 Трансформаторы тока
(TG145)
Назначение средства измерений:
Трансформаторы тока TG145 (далее - трансформаторы тока)
предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 16.12.2024
Срок свидетельства -
Номер записи - 195913
ID в реестре СИ - 1421889
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - ABB Trasmissione & Distribuzione S.p.A. - Divisione Adda
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.
Особенности отчета:
-
Начальный этап работы:
Пользователю предоставляется возможность выбрать один из следующих вариантов:
- Ввести регистрационный номер СИ в реестре;
- Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).
Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.
-
Условия отображения данных:
Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.
-
Информация в таблице:
Таблица содержит ключевую информацию о поверках, такие как:
- Регистрационный номер типа СИ;
- Наименование типа СИ;
- Заводской номер;
- Организация, выполнившая поверку;
- Дата проведения поверки;
- Срок действия поверки;
- Номер свидетельства о поверке;
- Владелец СИ;
- Дополнительные сведения.
-
Детализация данных:
Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.
-
Удобство анализа:
Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.
Бесплатный
Статистика
Кол-во поверок - 24
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 12
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 2008 дн.
Приказы РСТ, где упоминается данный тип СИ
№2967 от 2024.12.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы тока (TG145)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет «MM_1. Реестр аттестованных методик измерений (МВИ, ФГИС «Аршин»)» предназначен для быстрого просмотра и анализа карточек МВИ: номера в реестре, даты публикации и свидетельства, статус, сведения об аттестующей организации и разработчике, а также ключевые параметры измерений (величина, диапазоны, погрешность). Таблица по умолчанию отсортирована по самым свежим записям и показывает до 3000 строк.
В верхней части доступны гибкие фильтры. Текстовые поля позволяют искать по подстроке в названии методики, назначении и методе измерений. Множественный выбор (multiselect) доступен для аттестующих организаций и их номеров аккредитации, разработчиков, реестровых номеров, разделов реестра, видов измерений и статусов. Отбор можно сузить по году свидетельства, а также по городу аттестующей организации и разработчика. Все фильтры комбинируются между собой.
В таблице клик по номеру в реестре открывает карточку на сайте ФГИС «Аршин». Контактные поля (телефон, e-mail) отображаются при наличии, что упрощает коммуникацию с участниками. Если нужная запись не попала в текущую выборку (из-за лимита строк), уточните фильтры или измените условия отбора — список обновится мгновенно.
Кто поверяет Трансформаторы тока (TG145)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 24 | 12 | 12 | 0 | 24 | 12 | 12 |
Стоимость поверки Трансформаторы тока (TG145)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательABB Trasmissione & Distribuzione S.p.A. - Divisione Adda, Италия Адрес: ABB ADDA SpA, 3, Viale Pavia, 20075 Lodi, Italy
Испытательный центр
Федерального государственного унитарного научно-исследовательский институт физико-Западно-Сибирский филиал
предприятия «Всероссийский технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)
Адрес филиала: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Телефон (факс):+7(383)210-08-14, +7(383)210-13-60
E-mail: director@sniim.ru
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции. Ток первичной обмотки трансформаторов тока создает переменный магнитный обмотке создается ток, состоят из металлического в которой расположены
поток в магнитопроводе, вследствие чего во вторичной пропорциональный первичному току.
Трансформаторы тока имеют опорную конструкцию и основания, изоляционной покрышки и головной части, магнитопроводы, первичная и вторичная обмотки.
Первичная обмотка выполнена в виде токоведущих
шин, проходящих сквозь тороидальные магнитопроводы с вторичными обмотками. Вторичные обмотки равномерно распределены по сердечникам магнитопроводов. Выводы вторичных обмоток пропущены через опорную трубу и подключены к контактной коробке, закрепленной на раме основания трансформаторов тока. Контактная коробка закрывается съемной крышкой, которая пломбируется для защиты от несанкционированного доступа. Высоковольтная изоляция внутри трансформаторов тока обеспечивается за счет элегазовой смеси. Трансформаторы тока предназначены для наружной установки. Рабочее положение в пространстве -вертикальное.
К трансформаторам тока данного типа относятся трансформаторы тока с заводскими номерами: 11960/07; 11961/07; 11962/07; 11963/07; 11964/07; 11965/07; 11966/07; 11967/07; 11968/07; 11969/07; 11970/07; 11971/07.
на средство измерений и пломбирование идентифицирующий каждый экземпляр средства табличке в виде цифрового обозначения методом
Нанесение знака поверки не предусмотрено. Заводской номер, измерений, нанесен на маркировочной шелкографии.

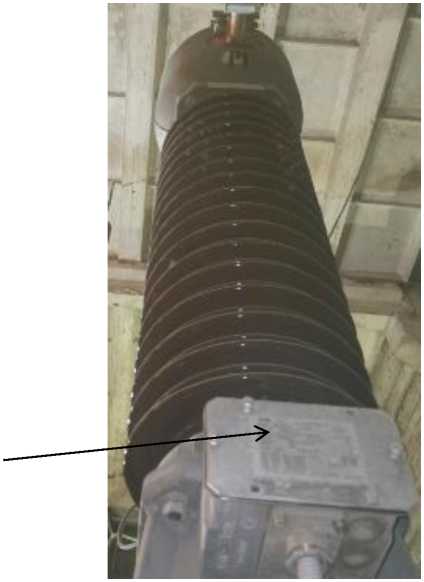

Общий вид трансформаторов тока с указанием места нанесения заводского номера приведены на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформатора тока с указанием места нанесения заводского номера
приведены в таблицах 1 и 2.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
110 |
|
Номинальный первичный ток, А |
100 |
|
Номинальный вторичный ток, А |
5 |
|
Класс точности обмотки измерений по ГОСТ 7746-2015 |
0,5S |
|
Класс точности обмоток защиты по ГОСТ 7746-2015 |
10P |
|
Номинальная вторичная нагрузка обмоток, В • А |
15 |
|
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: температура окружающего воздуха, °С |
от -50 до +40 |
