Номер по Госреестру СИ: 94063-24
94063-24 Угольники поверочные 90° ЧИЗ
(Обозначение отсутствует)
Назначение средства измерений:
Угольники поверочные 90° ЧИЗ (далее по тексту угольники) предназначены для измерений отклонений от перпендикулярности взаимного расположения поверхностей деталей контактным методом.
Внешний вид.
Угольники поверочные 90° ЧИЗ
Рисунок № 1
Внешний вид.
Угольники поверочные 90° ЧИЗ
Рисунок № 2
Внешний вид.
Угольники поверочные 90° ЧИЗ

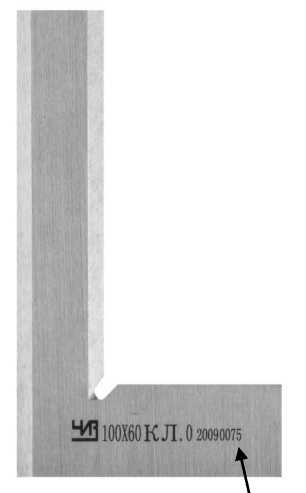

Рисунок № 3

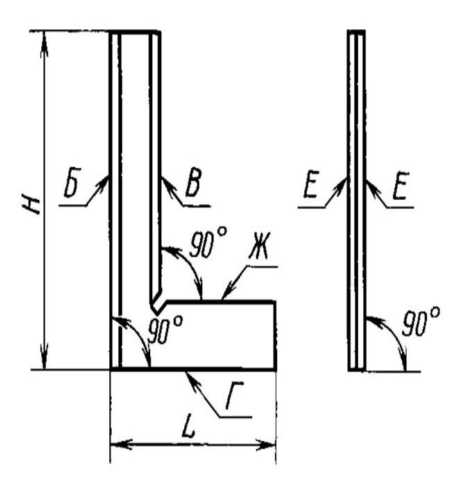

Внешний вид.
Угольники поверочные 90° ЧИЗ
Рисунок № 4
Внешний вид.
Угольники поверочные 90° ЧИЗ
Рисунок № 5
Внешний вид.
Угольники поверочные 90° ЧИЗ

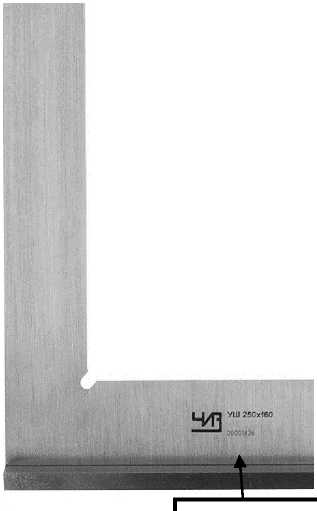

Рисунок № 6
Внешний вид.
Угольники поверочные 90° ЧИЗ

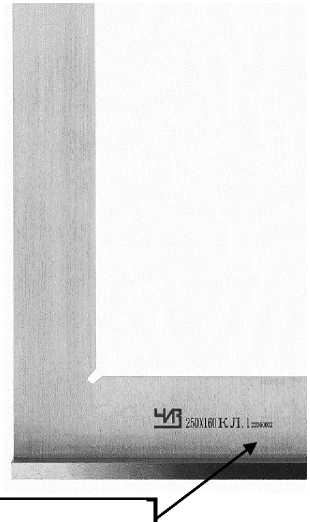

Рисунок № 7
Внешний вид.
Угольники поверочные 90° ЧИЗ
Рисунок № 8
Внешний вид.
Угольники поверочные 90° ЧИЗ

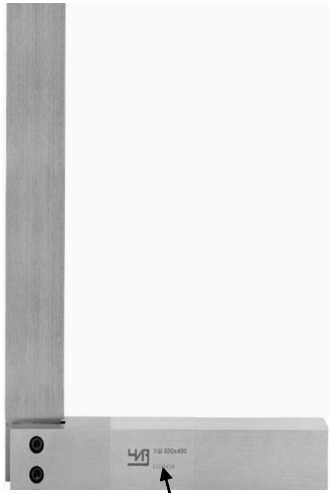

Рисунок № 9
Внешний вид.
Угольники поверочные 90° ЧИЗ
Рисунок № 10
Общие сведения
Дата публикации - 13.12.2024
Срок свидетельства - 11.12.2029
Номер записи - 195883
ID в реестре СИ - 1421806
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
УП (630х400), УП, УЛП-160, УЛП-1-60, УЛП 250х160мм, УЛП 250х160, УЛП 160х100мм, УЛП 160х100 мм, УЛП, Угольники поверочные 90° ЧИЗ, Угольник УШ, Угольник поверочный 90° ЧИЗ УШ 160х100, Угольник поверочный 90° ЧИЗ УП 160х100, Угольник поверочный 90° ЧИЗ тип УП 160х100 исп.2, Угольник поверочный 90° ЧИЗ УП 160х100 кл.2, типа УП исполнения 1, тип УШ, тип УП, Тип УЛП, нет модификации,
Производитель
Изготовитель - SHANGHAI UNI-STAR INDUSTRIAL & TRADING CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 3480
Выдано извещений - 9
Кол-во периодических поверок - 295
Кол-во средств измерений - 2476
Кол-во владельцев - 32
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№2940 от 2024.12.11 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Угольники поверочные 90° ЧИЗ (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Угольники поверочные 90° ЧИЗ (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 2295 | 223 | 2277 | 18 | 3 | 2295 | 2277 | 18 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 7 | 4 | 3 | 0 | 7 | 4 | 3 | |||
| ФИЛИАЛ ПАО "ИЛ"-АВИАСТАР (0644) | 32 | 0 | 32 | 0 | 32 | 0 | 32 | |||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 6 | 1 | 5 | 1 | 0 | 6 | 5 | 1 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО «СИЛОВЫЕ МАШИНЫ» (RA.RU.314481) | 8 | 0 | 8 | 1 | 8 | 0 | 8 | |||
| ООО "ЦЕНТР СТАНДАРТ-М" (RA.RU.314872) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 151 | 16 | 144 | 7 | 0 | 151 | 144 | 7 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 48 | 39 | 9 | 0 | 1 | 0 | 1 | |||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 116 | 6 | 81 | 35 | 0 | 115 | 80 | 35 | ||
| АО "РАДИОЗАВОД" (RA.RU.310684) | 6 | 0 | 6 | 1 | 6 | 0 | 6 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| АО "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОРПОРАЦИЯ "УРАЛВАГОНЗАВОД" (1104) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 38 | 0 | 38 | 0 | 38 | 0 | 38 | ||
| ООО НПП "ЧИЗ" (RA.RU.311575) | 450 | 49 | 450 | 0 | 0 | 450 | 450 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "КОММАШ" (RA.RU.311405) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 163 | 161 | 2 | 0 | 163 | 161 | 2 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "РИК" (РОСС RU.0001.310142) | 18 | 18 | 0 | 0 | 18 | 18 | 0 | |||
| ООО "АЗ-И" (RA.RU.312199) | 40 | 2 | 0 | 40 | 0 | 38 | 0 | 38 | ||
| ПАО "НПО "АЛМАЗ" (RA.RU.311894) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 5 | 2 | 2 | 3 | 0 | 5 | 2 | 3 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 4 | 2 | 4 | 0 | 6 | 2 | 4 | |
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "ЛИТАС" (RA.RU.311749) | 18 | 1 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| АО "ТАГМЕТ" (RA.RU.311985) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "ПСЗ "ЯНТАРЬ" (RA.RU.311205) | 31 | 0 | 31 | 4 | 31 | 0 | 31 | |||
| ООО "КУРГАНХИММАШ" (РОСС RU.0001.310316) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "ВМП "АВИТЕК" (RA.RU.312393) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Угольники поверочные 90° ЧИЗ (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Порядок работы и техническое обслуживание» документа «Угольники поверочные 90° ЧИЗ. Паспорт.»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствуизмеренийЛокальная поверочная схема для средств измерений отклонений от перпендикулярности;
Стандарт предприятия SHANGHAI UNI-STAR INDUSTRIAL & TRADING CO., LTD. «Угольники поверочные 90° ЧИЗ».
ПравообладательSHANGHAI UNI-STAR INDUSTRIAL & TRADING CO., LTD., КНР
Адрес: No.15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, China, 201316
Испытательный центр
Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн» (ООО РМЦ «Калиброн»)Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23
Тел.: +7 (495) 796-92-75
E-mail: info@calibronrmc.ru
Принцип действия угольников основан на сравнении просвета между измерительными поверхностями угольника и контролируемым взаимно-перпендикулярным расположением плоскостей детали с «образцом просвета», составленного из концевых мер длины, притертых к плоской стеклянной пластине или при помощи щупа.
Угольники представляют собой стальные изделия с термической и механической обработкой.
Угольники выпускаются следующих типов:
-
- УЛП - лекальные плоские;
-
- УП - слесарные плоские;
-
- УШ - слесарные с широким основанием
Угольники типа УЛП изготавливаются в исполнениях КЛ.0 и КЛ.1, угольники типов УП и УШ - в исполнениях КЛ.1 и КЛ.2, отличающиеся между собой допусками перпендикулярности, параллельности, плоскостности и прямолинейности, а также параметром шероховатости для измерительных и опорных поверхностей.
Угольники типа УШ изготавливаются в моделях 1 и 2, отличающиеся между собой общим видом.
Каждый тип угольников имеет ряд типоразмеров, которые отличаются друг от друга габаритами.
Товарный знак наносится на нерабочую поверхность угольника методом
лазерной маркировки и на паспорт угольников типографским методом.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, типоразмер и исполнение угольника наносятся на нерабочую поверхность угольника методом лазерной маркировки или краской.
Возможность нанесения знака поверки на средство измерений отсутствует.

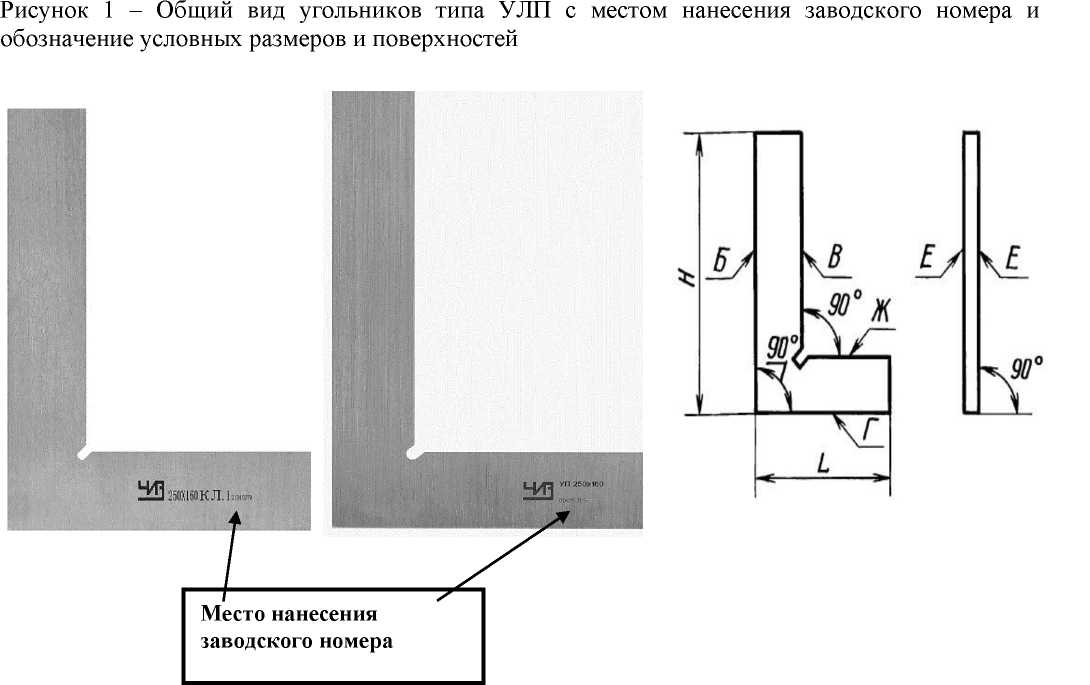

Общий вид угольников, место нанесения заводского номера и обозначение условных размеров поверхностей представлены на рисунках 1-4, где Б, В - измерительные поверхности угольников, Г, Ж - опорные поверхности, Е - боковые поверхности, Н - высота угольника, L -длина угольника.
Пломбирование угольников не предусмотрено.
Место нанесения заводского номера
нанесения заводского номера и
Рисунок 2 - Общий вид угольников типа УП с местом обозначение условных размеров и поверхностей
Место нанесения заводского номера
Место нанесения заводского номера

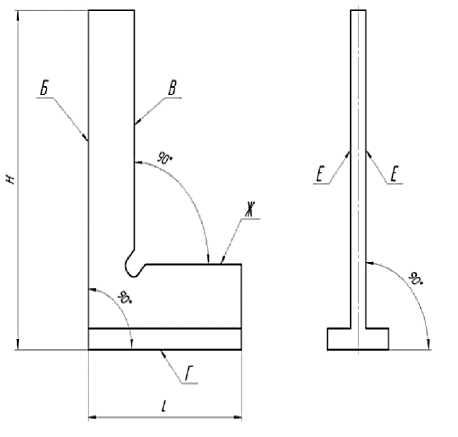

Рисунок 3 - Общий вид угольников типа УШ модель 1 с местом нанесения заводского номера и обозначение условных размеров и поверхностей

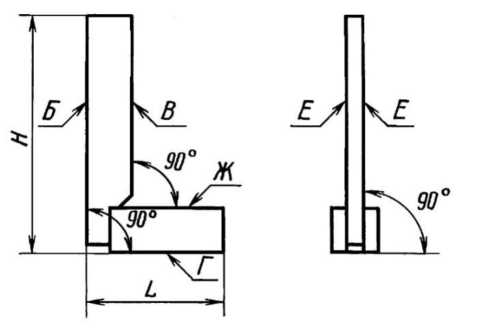

Рисунок 4 - Общий вид угольников типа УШ модель 2 с местом нанесения заводского номера и обозначение условных размеров и поверхностей
Таблица 1 - Основные размеры угольников
|
Тип |
Н, мм |
£,мм |
|
УЛП |
60 |
40 |
|
100 |
60 | |
|
160 |
100 | |
|
250 |
160 | |
|
УП |
60 |
40 |
|
100 |
60 | |
|
160 |
100 | |
|
250 |
160 | |
|
400 |
250 | |
|
630 |
400 | |
|
1000 |
630 | |
|
УШ |
60 |
40 |
|
100 |
60 | |
|
160 |
100 | |
|
250 |
160 | |
|
400 |
250 | |
|
630 |
400 | |
|
1000 |
630 | |
|
1600 |
1000 |
Таблица 2 - Исполнения угольников
|
Тип |
Исполнение |
|
УЛП |
КЛ.0; КЛ.1 |
|
УП; УШ |
КЛ.1; КЛ.2 |
Таблица 3 - Допуск перпендикулярности измерительных поверхностей Б и В к опорным поверхностям Г и Ж для угольников всех типов на высоте Н
|
Н, мм |
Допуск перпендикулярности, мкм, для исполнений | ||
|
КЛ.0 |
КЛ.1 |
КЛ.2 | |
|
60 |
2,5 |
5,0 |
26,0 |
|
100 |
3,0 |
6,0 |
30,0 |
|
160 |
3,5 |
7,0 |
35,0 |
|
250 |
4,5 |
9,0 |
45,0 |
|
400 |
- |
12,0 |
60,0 |
|
630 |
- |
16,0 |
80,0 |
|
1000 |
- |
20,0 |
120,0 |
|
1600 |
- |
90,0 |
160,0 |
Примечание: Для угольников типа УЛП допуск перпендикулярности выдержан в пределах угла поворота угольника в плоскости опорной поверхности на ±15° от среднего положения
Таблица 4 - Допуск плоскостности измерительных поверхностей Б и В, а также допуски плоскостности и параллельности опорных поверхностей Г и Ж на высоте Н угольников типов УП и УШ
|
Н, мм |
Допуск, мкм | |||||
|
плоскостности измерительных поверхностей Б и В |
плоскостности опорных поверхностей Г и Ж |
параллельности опорных поверхностей Г и Ж | ||||
|
для исполнений | ||||||
|
КЛ.1 |
КЛ.2 |
КЛ.1 |
КЛ.2 |
КЛ.1 |
КЛ.2 | |
|
60 |
2,0 |
8,0 |
2,5 |
10,0 |
5,0 |
15,0 |
|
100 |
2,0 |
8,0 |
2,5 |
10,0 |
6,0 |
18,0 |
|
160 |
3,0 |
12,0 |
4,0 |
16,0 |
7,0 |
21,0 |
|
250 |
3,0 |
12,0 |
4,0 |
16,0 |
9,0 |
27,0 |
|
400 |
5,0 |
20,0 |
6,0 |
24,0 |
12,0 |
32,0 |
|
630 |
6,0 |
24,0 |
8,0 |
32,0 |
16,0 |
45,0 |
|
1000 |
10,0 |
40,0 |
12,0 |
48,0 |
24,0 |
60,0 |
|
1600 |
20,0 |
60,0 |
30,0 |
72,0 |
40,0 |
100,0 |
Таблица 5 - Допуск прямолинейности измерительных поверхностей Б и В на высоте Н, а также допуски плоскостности и параллельности опорных поверхностей Г и Ж на высоте Н угольников типа УЛП
|
Н, мм |
Допуск, мкм | |||||
|
прямолинейности измерительных поверхностей Б и В |
плоскостности опорных поверхностей Г и Ж |
параллельности опорных поверхностей Г и Ж | ||||
|
для исполнений | ||||||
|
КЛ.0 |
КЛ.1 |
КЛ.0 |
КЛ.1 |
КЛ.0 |
КЛ.1 | |
|
60 |
1,0 |
3,0 |
1,5 |
4,0 |
2,5 |
7,0 |
|
100 |
1,0 |
3,0 |
1,5 |
4,0 |
3,0 |
8,0 |
|
160 |
1,5 |
4,0 |
2,0 |
6,0 |
3,5 |
9,0 |
|
250 |
1,5 |
4,0 |
2,0 |
6,0 |
4,5 |
10,0 |
Примечание: Допуск прямолинейности измерительных поверхностей Б и В выдержан в пределах угла поворота угольника в плоскости опорной поверхности на ±15° от среднего положения
Таблица 6 - Допуск перпендикулярности боковых поверхностей Е угольников типов УП и УШ к опорной поверхности Г
|
Н, мм |
Допуск перпендикулярности боковых поверхностей Е к опорной поверхности Г, мкм, для исполнений | |
|
КЛ.1 |
КЛ.2 | |
|
60 |
40 |
155 |
|
100 |
50 |
200 |
|
160 |
60 |
250 |
|
250 |
80 |
320 |
|
400 |
100 |
400 |
|
630 |
125 |
500 |
|
1000 |
160 |
600 |
|
1600 |
200 |
700 |
Опорных Г и Ж
Тип
Таблица 7 - Параметры шероховатости Ra измерительных и опорных поверхностей угольников на базовой длине 0,8 мм по ГОСТ 2789-73
Параметр шероховатости Ra поверхностей, мкм, не более Измерительных Б и В__
для исполнений
|
КЛ.0 |
КЛ.1 |
КЛ.2 |
КЛ.0 |
КЛ.1 |
КЛ.2 | |
|
УЛП |
0,04 |
0,08 |
- |
0,08 |
0,08 |
- |
|
УП |
- |
0,08 |
0,32 |
- |
0,16 |
0,32 |
|
УШ |
- |
0,08 |
0,32 |
- |
0,32 |
0,63 |
|
Таблица 8 - Габаритные размеры и масса угольников | ||||||
|
Тип |
Н, мм |
£,мм |
Габаритные |
размеры, мм, не более |
Масса, кг, не более | |
|
высота |
длина |
ширина | ||||
|
УЛП |
60 |
40 |
60 |
40 |
7 |
0,10 |
|
100 |
60 |
100 |
60 |
8 |
0,20 | |
|
160 |
100 |
160 |
100 |
9 |
0,40 | |
|
250 |
160 |
250 |
160 |
10 |
0,72 | |
|
УП |
60 |
40 |
60 |
40 |
7 |
0,10 |
|
100 |
60 |
100 |
60 |
8 |
0,20 | |
|
160 |
100 |
160 |
100 |
9 |
0,40 | |
|
250 |
160 |
250 |
160 |
10 |
1,11 | |
|
400 |
250 |
400 |
250 |
12 |
2,32 | |
|
630 |
400 |
630 |
400 |
14 |
5,00 | |
|
1000 |
630 |
1000 |
630 |
15 |
7,00 | |
|
УШ |
60 |
40 |
60 |
40 |
18 |
0,20 |
|
100 |
60 |
100 |
60 |
22 |
0,30 | |
|
160 |
100 |
160 |
100 |
27 |
0,70 | |
|
250 |
160 |
250 |
160 |
35 |
1,15 | |
|
400 |
250 |
400 |
250 |
38 |
3,00 | |
|
630 |
400 |
630 |
400 |
40 |
6,30 | |
|
1000 |
630 |
1000 |
630 |
43 |
12,50 | |
|
1600 |
1000 |
1600 |
1000 |
45 |
25,00 | |
Таблица 9 -Условия
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +16,5 до +23,5 от 5 до 80 |
Таблица 10 -
надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
3 |
|
Средняя наработка на отказ, условных измерений |
18000 |
