Номер по Госреестру СИ: 94062-24
94062-24 Преобразователи виброперемещений
(ИВП-Ц)
Назначение средства измерений:
Преобразователи виброперемещений ИВП-Ц (далее - преобразователи) предназначены для измерений амплитудного значения виброперемещения.
Внешний вид.
Преобразователи виброперемещений
Рисунок № 1
Общие сведения
Дата публикации - 13.12.2024
Срок свидетельства - 11.12.2029
Номер записи - 195882
ID в реестре СИ - 1421805
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "ИР ЛИИ СПб" (ООО "ИР ЛИИ СПб")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 20
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2940 от 2024.12.11 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Преобразователи виброперемещений (ИВП-Ц)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ИР ЛИИ СПб" (ООО "ИР ЛИИ СПб")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93291-24 24.09.2029 |
Блоки вычисления размаха, БВР-01 Общество с ограниченной ответственностью "ИР ЛИИ СПб" (ООО "ИР ЛИИ СПб") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
93816-24 15.11.2029 |
Системы измерения воздушного зазора ротор-статор, Обозначение отсутствует Общество с ограниченной ответственностью "ИР ЛИИ СПб" (ООО "ИР ЛИИ СПб") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
94062-24 11.12.2029 |
Преобразователи виброперемещений, ИВП-Ц Общество с ограниченной ответственностью "ИР ЛИИ СПб" (ООО "ИР ЛИИ СПб") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Кто поверяет Преобразователи виброперемещений (ИВП-Ц)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПМЦ" (RA.RU.312726) | 20 | 20 | 20 | 0 | 0 | 20 | 20 | 0 |
Стоимость поверки Преобразователи виброперемещений (ИВП-Ц)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на корпус преобразователя ниже информационных надписей по центру, методом гравировки, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Назначение», п. 1.4 «Устройство и работа преобразователей ИВП-Ц» документа СПБФ.010201 РЭ «Преобразователи виброперемещений ИВП-Ц. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
СПБФ.010201 ТУ «Преобразователи виброперемещений ИВП-Ц. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ИР ЛИИ СПб» (ООО «ИР ЛИИ СПб») ИНН 7802638217
Юридический адрес: 194044, г. Санкт-Петербург, наб. Пироговская, д. 17, к. 5 лит. А, каб. 104
Изготовитель
Общество с ограниченной ответственностью «ИР ЛИИ СПб» (ООО «ИР ЛИИ СПб») ИНН 7802638217Принцип действия преобразователей основан на изменении емкости чувствительного элемента при перемещении инерционной массы под действием виброускорения и преобразования измеренной емкости в выходной электрический сигнал, пропорциональный амплитудному значению виброперемещения.
Преобразователи (заводской артикул СПБФ.010201) конструктивно представляют собой микроэлектромеханические системы (МЭМС) и состоят из чувствительного элемента (высокочувствительного электромеханического акселерометра, являющийся емкостным полумостом) и электронной схемы (которая обеспечивает питание акселерометра и двойное интегрирование выходного сигнала), заключенных в герметичном цилиндрическом металлическом корпусе. В корпусе преобразователя предусмотрено крепление на исследуемом объекте с помощью шпильки, ввинчиваемой в отверстия под металлическую резьбу М8*1,25. Измерительная ось преобразователя виброперемещений направлена по продольной оси его корпуса.
Преобразователи выпускаются в модификациях: ИВП-Ц-05/400К, ИВП-Ц-05/400Р, ИВП-Ц-07/400К, ИВП-Ц-07/400Р различающихся между собой диапазонами рабочих частот и подключением соединительного кабеля (значение в конце обозначения модификации: «К» - со встроенным соединительным кабелем; «Р» - с коннектором для подключения внешнего соединительного кабеля).
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус преобразователя, методом гравировки, как представлено на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид преобразователей и место нанесения знака утверждения типа представлены на рисунке 1. Преобразователи не подлежат пломбированию.

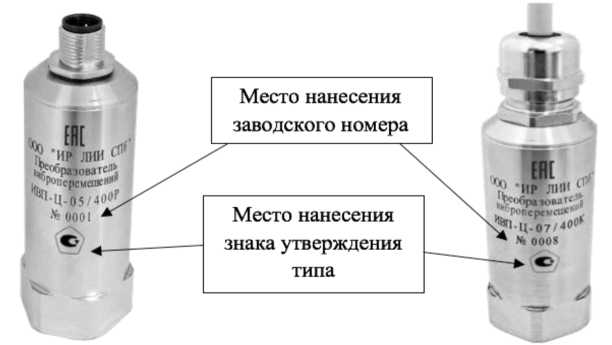

Рисунок 1 - Общий вид преобразователей,
с указанием места нанесения знака утверждения типа и заводского номера
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Преобразователь виброперемещений |
ИВП-Ц 1) |
1 |
|
Комплект монтажных принадлежностей 2) |
- |
1 |
|
Паспорт |
СПБФ.010201 ПС |
1 |
|
Руководство по эксплуатации |
СПБФ.010201 РЭ |
13) |
| ||
|
модификация разъема по заказу). 3) Допускается поставлять один экземпляр |
руководства по эксплуатации в один адрес | |
|
отгрузки. | ||
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальные значения коэффициента преобразования на базовой частоте 45Гц: - с выходом по напряжению переменного тока, мВ/мкм |
9 |
|
- с выходом по силе переменного тока, мкА/мкм |
16 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 45 Гц, % |
+5 |
|
Диапазон измерения амплитудного значения виброперемещения, мкм |
от 15 до 500 |
|
Диапазоны рабочих частот, Гц - для модификаций ИВП-Ц-05/400К и ИВП-Ц-05/400Р |
от 0,5 до 400,0 |
|
- для модификаций ИВП-Ц-07/400К и ИВП-Ц-07/400Р |
от 0,7 до 400,0 |
|
Нелинейность амплитудной характеристики на базовой частоте 45 Гц, %, в пределах |
+2 |
|
Неравномерность амплитудно-частотной характеристики, %, в пределах: - для модификаций ИВП-Ц-05/400К и ИВП-Ц-05/400Р: - в поддиапазонах частот от 0,5 до 2 Гц включ. |
+8 |
|
- в поддиапазонах частот св. 2 до 150 Гц включ. |
+5 |
|
- в поддиапазонах частот св. 150 до 400 Гц |
+8 |
|
- для модификации ИВП-Ц-07/400К и ИВП-Ц-07/400Р: - в поддиапазонах частот от 0,7 до 2 Гц включ. |
+8 |
|
- в поддиапазонах частот св. 2 до 150 Гц включ. |
+5 |
|
- в поддиапазонах частот св. 150 до 400 Гц |
+8 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Пределы допускаемого отклонения коэффициента преобразования виброперемещения, при изменении температуры окружающего воздуха от температуры (20+5) °С, (мВ^мкм-1)/°С 1); (мкА^мкм-1)/°С 2) |
+0,15 |
|
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 12 до 24 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +80 |
|
- относительная влажность (при температуре +25 °С), %, не более |
98 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Габаритные размеры корпуса (длина х ширина х высота), мм, не более: - для модификации со встроенным соединительным кабелем 1) |
33х30х105 |
|
- для модификации с коннектором для подключения внешнего соединительного кабеля |
33х30х94 |
|
Масса корпуса, г, не более: - для модификации со встроенным соединительным кабелем 1) |
305 |
|
- для модификации с коннектором для подключения внешнего соединительного кабеля |
265 |
|
1) Без учета длинны и массы соединительного кабеля (проводника электрического с | |
|
соединительными приспособлениями). | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
87 600 |
