Номер по Госреестру СИ: 94047-24
94047-24 Машина испытательная универсальная
(LFM-500)
Назначение средства измерений:
Машина испытательная универсальная LFM-500 (далее - машина) предназначена для измерений силы и деформации при испытаниях образцов материалов на растяжение, сжатие и изгиб.

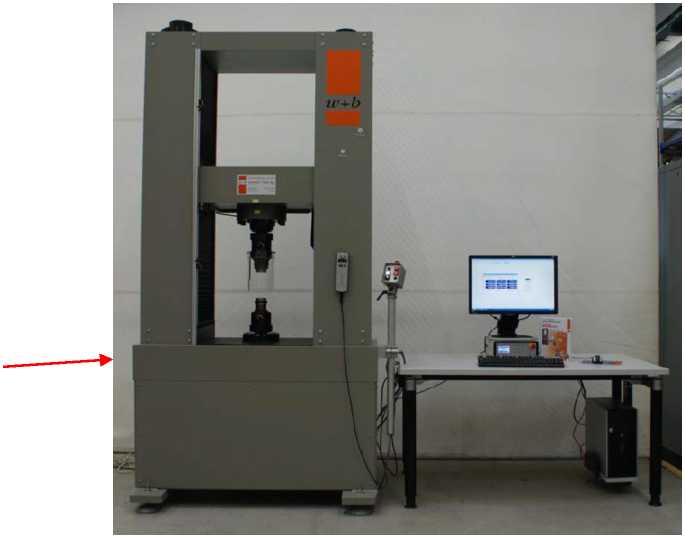

Внешний вид.
Машина испытательная универсальная
Рисунок № 1
Общие сведения
Дата публикации - 13.12.2024
Срок свидетельства -
Номер записи - 195867
ID в реестре СИ - 1421790
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
LFM-500,
Производитель
Изготовитель - Walter+Bai AG
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2009
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2940 от 2024.12.11 ПРИКАЗ_Об утверждении типов средств измерений (20)
№1156 от 2016.08.22 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Кирилловская"
№501 от 2017.03.10 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Кирилловская"
№2948 от 2021.12.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Машина испытательная универсальная (LFM-500)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Walter+Bai AG
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86945-22 30.09.2027 |
Датчики перемещений (деформации), 3548COD Walter+Bai AG (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
94047-24 |
Машина испытательная универсальная, LFM-500 Walter+Bai AG (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Кто поверяет Машина испытательная универсальная (LFM-500)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Машина испытательная универсальная (LFM-500)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с машиной используется программное обеспечение «Dion Pro+» (далее - ПО), устанавливаемое на персональный компьютер.
ПО выполняет функции управления машиной, а также предназначено для обработки и отображения результатов измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1 -
(данные) ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Dion Pro+ |
|
Номер версии (идентификационный номер ПО) |
Ver. 4.62 |
|
Цифровой идентификатор ПО |
— |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «F. Примеры» документа «Руководство по эксплуатации. Программное обеспечение для статических и динамических универсальных испытательных машин и установок».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;
ЛПС 05-2024 «Машина испытательная универсальная LFM-500. Локальная поверочная схема», утвержденная УНИИМ-филиалом ФГУП «ВНИИМ им. Д.И.Менделеева».
Правообладатель
Walter+bai ag, Швейцария
Адрес: Industriestrasse 4, CH - 8224 Lohningen, Швейцария
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Правообладатель
Walter+bai ag, Швейцария
Адрес: Industriestrasse 4, CH - 8224 Lohningen, Швейцария
Принцип действия машины заключается в приложении нагрузки к испытуемому образцу и ее измерении и преобразовании с помощью тензорезисторного силоизмерительного датчика в электрический сигнал, пропорциональный приложенной нагрузке.
на котором закреплены нагружающая рама и неподвижной траверсами, захватами образца на датчика силы; датчика перемещения подвижной
Машина состоит из основания, направляющие колонны с подвижной и траверсах, приводы подвижной траверсы; траверсы; электронного блока управления.
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверс. Скорость перемещения подвижной траверсы задается на электронном блоке управления. Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе. Датчик силы может работать на растяжение и сжатие. Датчик перемещения связан с подвижной траверсой и измеряет перемещение траверсы. Значения силы и перемещения отображаются на дисплее электронного блока управления.
Электронный блок предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.
К машинам этого типа относится машина испытательная универсальная LFM-500 зав. № 1190.
Нанесение знака поверки на машину не предусмотрено. Заводской номер в виде цифрового обозначения указан на табличке (шильде), расположенной на корпусе машины, методом тиснения.
Общий вид машины и место нанесения заводского номера представлены на рисунке 1. Пломбирование машины не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид машины и место нанесения заводского номера
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы:
|
от 10 до 500 от 10 до 100 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
± 0,5 |
|
Диапазон измерений перемещения подвижной траверсы, мм |
от 0,5 до 800 |
|
Пределы допускаемой погрешности измерений перемещения подвижной траверсы:
|
± 0,05 ± 1,0 |
|
Максимальная скорость перемещения подвижной траверсы, мм/мин |
250 |
|
Пределы допускаемой погрешности задания скорости перемещения подвижной траверсы:
|
± 1,2 ± 1,0 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- ширина |
1270 |
|
- глубина |
955 |
|
- высота |
2573 |
|
Масса, кг, не более |
3000 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от + 15 до + 35 |
|
- относительная влажность воздуха, %, не более |
75 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 323 до 418 |
|
- частота переменного тока, Гц |
от 49 до 51 |
