Назначение средства измерений:
Генераторы сигналов Г4-РТА12 (далее - генераторы) предназначены для формирования сигналов сверхвысоких частот (далее - СВЧ) с нормированными уровнем мощности и частотой выходного сигнала.

Внешний вид.
Генераторы сигналов
Рисунок № 1

Внешний вид.
Генераторы сигналов
Рисунок № 2

Внешний вид.
Генераторы сигналов
Рисунок № 3

Внешний вид.
Генераторы сигналов
Рисунок № 4
Программное обеспечение
Программное обеспечение (далее - ПО) генераторов состоит из встроенного ПО.
Конструкция генераторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
характеристики генераторов нормированы с учетом влияния
Метрологические встроенного ПО.
ПО от непреднамеренных и преднамеренных изменений -с рекомендациями Р 50.2.077-2014.
Уровень защиты «высокий» в соответствии
Идентификационные данные метрологически значимого встроенного ПО генераторов приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО), не ниже |
R1.X1) |
Цифровой идентификатор ПО |
- |
1) Х - принимает значения от 0 до 99. |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус генераторов любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Режимы работы» руководства по эксплуатации ПТРВ.468782.001 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
ПТРВ.468782.001 ТУ «Генераторы сигналов Г4-РТА12. Технические условия».
ПравообладательАкционерное общество «Производственная компания «НОВЭЛ» (АО «ПК «НОВЭЛ») ИНН 7726448035
Адрес юридического лица: 117587, г. Москва, Варшавское ш., д. 125, стр. 1, ком. 15
Испытательный центр
ответственностью«РАВНОВЕСИЕ»
Общество с ограниченной (ООО «РАВНОВЕСИЕ»)
Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21
Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75
Принцип действия генераторов основан на синтезе периодического сигнала, синхронизированного со стабильным по частоте опорным генератором (далее - ОГ). Генераторы имеют внутренний ОГ, а также вход для подключения внешней опорной частоты.
Конструктивно генераторы выполнены в виде настольного моноблока.
На передней панели генераторов располагаются: разъем клавиатура, ручка регулировки, экран, светодиодный индикатор, выключения выхода.
На задней панели генераторов располагаются: разъем для интерфейсы связи с персональным компьютером,
выходного сигнала, кнопка включения и
питания,
подключения кабеля предохранитель, кнопка включения и выключения, входной и выходной разъемы внешней синхронизации, входной и выходной разъемы опорной частоты, входной разъем внешней модуляции.
Управление генераторами может осуществляться с помощью специальных кнопок на передней панели или через интерфейсы управления USB, LAN с внешнего персонального компьютера по универсальному протоколу SCPI.
Корпус генераторов изготавливают из металла и окрашивают в цвета, которые определяет изготовитель.
Генераторы могут быть оснащены дополнительными аппаратными опциями, указанными в таблице 1.
ополнительные опции генератора | ||
Код опции |
Тип опции |
Функциональное назначение |
РТА-А1 |
аппаратная |
Расширенный диапазон перестройки уровня выходного сигнала |
РТА-А2 |
аппаратная |
Модуль коммутации СВЧ-сигналов 1/4 |
РТА-А3 |
аппаратная |
Модуль коммутации СВЧ-сигналов 1/6 |
РТА-А4 |
аппаратная |
Усиленный корпус |
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид генераторов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-2. Способ ограничения доступа к местам настройки (регулировки) - наклейка со знаком поверки.
Место нанесения знака утверждения типа

а) вид спереди
сы 1*88в'ввв*Й8Й.йвН7 | ||
RET |
t |
e.eflJBm 8.88* t |
■■ |
м |
■■ liS |


Место нанесения
Наклейка с нанесением
заводского номера
знака поверки
б) вид сзади

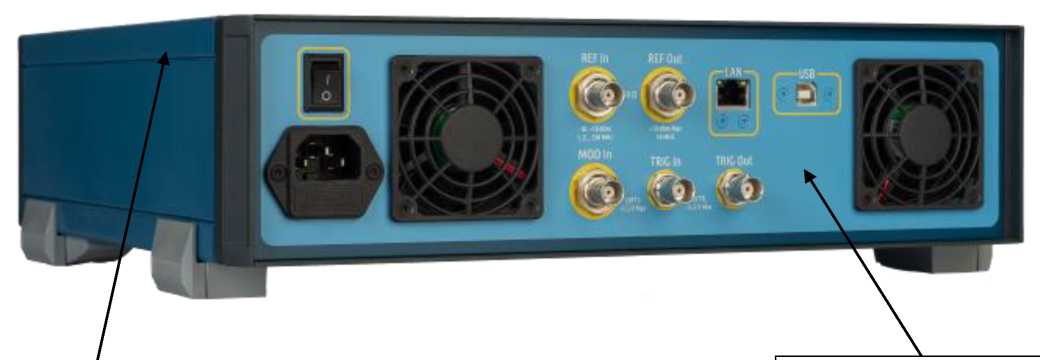

Рисунок 1 - Общий вид генераторов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера без опции РТА-А4
Место нанесения знака утверждения типа
]

Место нанесения заводского номера
Наклейка с нанесением знака поверки
а) вид спереди
б) вид сзади

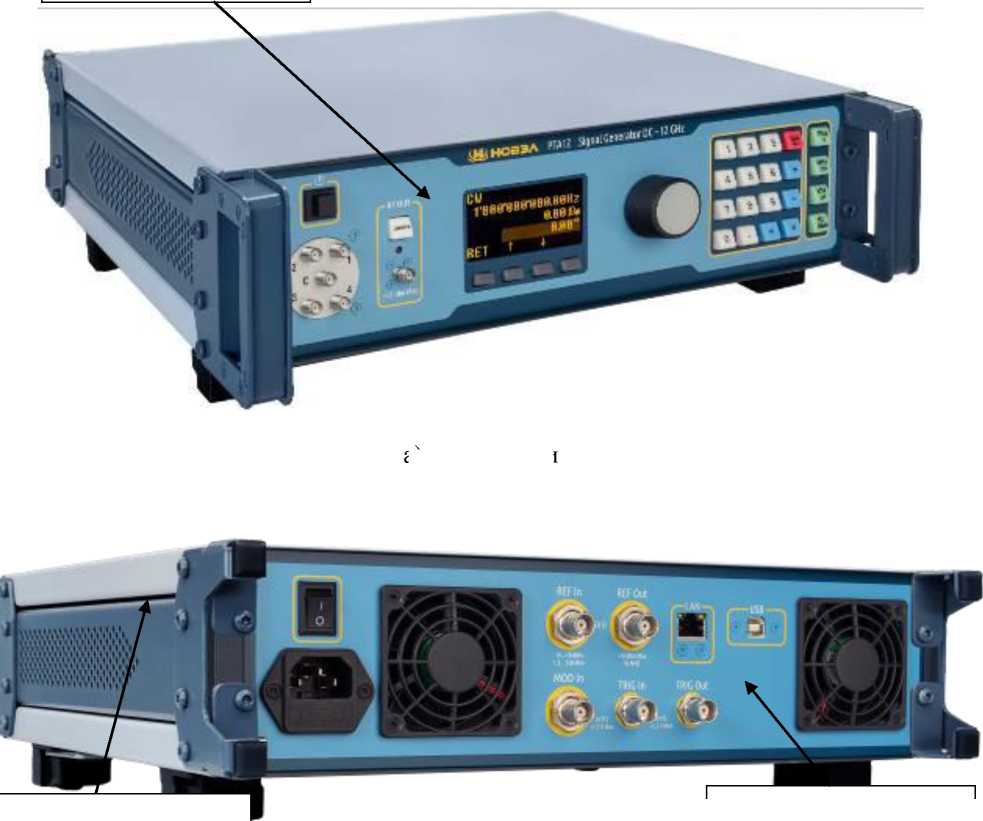

Рисунок 2 - Общий вид генераторов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера при наличии опции РТА-А4
