Сведения о средстве измерений: 94039-24 Датчики силоизмерительные тензорезисторные

Номер по Госреестру СИ: 94039-24
94039-24 Датчики силоизмерительные тензорезисторные
(LTL-ZA)

Назначение средства измерений:
Датчики силоизмерительные тензорезисторные LTL-ZA (далее - датчики) предназначены для измерений усилий.

сертификация программного обеспечения
Внешний вид. Датчики силоизмерительные тензорезисторные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики силоизмерительные тензорезисторные
Рисунок № 1
Внешний вид. Датчики силоизмерительные тензорезисторные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики силоизмерительные тензорезисторные
Рисунок № 2
Внешний вид. Датчики силоизмерительные тензорезисторные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Датчики силоизмерительные тензорезисторные
Рисунок № 3

Общие сведения

Дата публикации - 13.12.2024
Срок свидетельства - 11.12.2029
Номер записи - 195859
ID в реестре СИ - 1421782
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Beijing Longxiang Ke Yi Measurement and Control Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.

Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).

Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.

Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2939 от 2024.12.11 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Датчики силоизмерительные тензорезисторные (LTL-ZA)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Beijing Longxiang Ke Yi Measurement and Control Technology Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94039-24
11.12.2029
Датчики силоизмерительные тензорезисторные, LTL-ZA
Beijing Longxiang Ke Yi Measurement and Control Technology Co., Ltd. (КИТАЙ )
ОТ
МП
1 год

Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.

На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.

Бесплатный

Кто поверяет Датчики силоизмерительные тензорезисторные (LTL-ZA)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Датчики силоизмерительные тензорезисторные (LTL-ZA)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на маркировочные таблички, расположенные на датчике и усилителе, а также типографским способом на титульный лист руководства по эксплуатации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 8 документа «Датчики силоизмерительные тензорезисторные LTL-ZA. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;

Стандарт предприятия «Датчики силоизмерительные тензорезисторные LTL-ZA».

Правообладатель

Beijing Longxiang Ke Yi Measurement and Control Technology Co., Ltd., КНР

Адрес: No. 18, Jianshe Road, Kaixuan Street, Liangxiang, Fangshan District, Beijing Телефон/факс: +86-10-82617590 / +86-10-56337045

E-mail: 1579284738@qq.com

Web-сайт: www.lxtlcg.com

Изготовитель

Beijing Longxiang Ke Yi Measurement and Control Technology Co., Ltd., КНР
Адрес: No. 18, Jianshe Road, Kaixuan Street, Liangxiang, Fangshan District, Beijing Телефон/факс: +86-10-82617590 / +86-10-56337045
E-mail: 1579284738@qq.com
Web-сайт: www.lxtlcg.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-5577 / 437-5666
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

Правообладатель

Beijing Longxiang Ke Yi Measurement and Control Technology Co., Ltd., КНР
Адрес: No. 18, Jianshe Road, Kaixuan Street, Liangxiang, Fangshan District, Beijing Телефон/факс: +86-10-82617590 / +86-10-56337045
E-mail: 1579284738@qq.com
Web-сайт: www.lxtlcg.com

Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой силы. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста аналогового электрического сигнала, изменяющегося пропорционально нагрузке.

Датчики состоят из упругого элемента, защитного корпуса, кабеля, внешнего усилителя BS-1A, тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов, расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком.

Конструкция датчиков предотвращает несанкционированное вмешательство и искажение результатов измерений: монтажные отверстия и соединения заливаются герметиком, а корпус усилителя пломбируется разрушаемой наклейкой, чтобы защитить подстроечный резистор.

Датчики изготавливаются в трех модификациях, отличающихся метрологическими характеристиками.

Датчики имеют обозначение LTL-ZA-[1]-D, где:

LTL-ZA - обозначение типа

[1] - обозначение максимальной нагрузки, может принимать значения:

1Т для Fhom = 10 кН;

3Т для Ином = 30 кН;

5Т для Ином = 50 кН;

D - Обозначение диапазона рабочих температур от - 30 до + 40 °C.

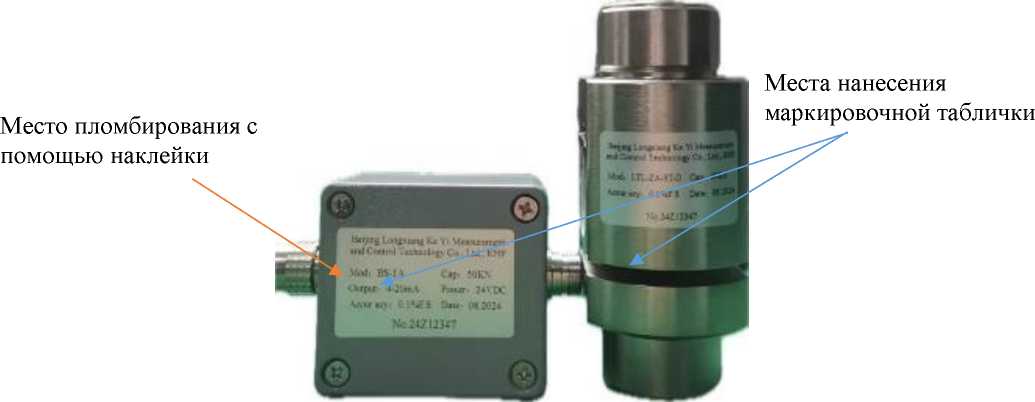

Общий вид датчиков и схема пломбировки усилителя представлены на рисунке 1.

Внешний вид. Датчики силоизмерительные тензорезисторные (LTL-ZA), http://oei-analitika.ru

Рисунок 1 - Общий вид датчиков с усилителем и схема пломбировки

Внешний вид. Датчики силоизмерительные тензорезисторные (LTL-ZA), http://oei-analitika.ru

Mod. US-1Л Output. 4-20mA V;.;ura«:>'i 0 1%F.S

No24H1235l

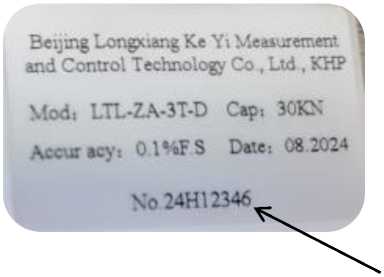

Рисунок 2 - Место для зав. Номера

Сар: ЗОК\

Power: :4VDC

Date: 08 2024

Внешний вид. Датчики силоизмерительные тензорезисторные (LTL-ZA), http://oei-analitika.ru

На маркировочной табличке датчика содержится следующая основная информация:

  • - наименование и/или товарный знак изготовителя;

  • - модификация датчика;

  • - заводской номер;

  • - год выпуска;

На маркировочной табличке усилителя содержится следующая основная информация:

  • - наименование и/или товарный знак изготовителя;

  • - обозначение усилителя;

  • - заводской номер;

  • - год выпуска;

  • - предельное значение напряжения питания.

Заводской номер представляет собой цифробуквенное обозначение и наносится типографским методом на маркировочные таблички датчика и усилителя.

Нанесение знака поверки на датчики не предусмотрено.


Таблица 3 - Комплектность датчика

Наименование

Обозначение

Количество

Датчик

LTL-ZA

1 шт.

Усилитель

BS-1A

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

-

1 экз.


датчиков приведены в таблицах 1 и 2.

Таблица 1 -

Наименование параметра

Значение

LTL-ZA-1T-D

LTL-ZA-3T-D

LTL-ZA-5T-D

Диапазон измерений силы, кН (тс)

от 0 до 10

от 10 до 30

от 10 до 50

Рабочий коэффициент передачи (РКП) при номинальной нагрузке, мВ/В

2,0

Пределы допускаемой приведенной погрешности к верхнему пределу диапазона измерений силы, %

0,3

Таблица 2 - технические

Наименование характеристики

Значение

Предельная допустимая нагрузка, % от верхнего предела диапазона измерений

120 %

Диапазон рабочих температур датчиков, °С

от - 30 до + 40

Напряжение питания, В

24

Выходной ток, мА

от 4 до 20

Выходное сопротивление, Ом

350±10

Габаритные размеры для датчиков (диаметр х высота х ширина), мм, не более:

58х112х44

Масса датчика, кг, не более:

2
