Номер по Госреестру СИ: 94038-24
94038-24 Масс-спектрометры термоионизационные
(GB-TIMS)
Назначение средства измерений:
Масс-спектрометры термоионизационные GB-TIMS (далее -
масс-спектрометры) предназначены для измерений изотопного состава элементов в образцах различной природы.
Внешний вид.
Масс-спектрометры термоионизационные
Рисунок № 1
Внешний вид.
Масс-спектрометры термоионизационные
Рисунок № 2
Общие сведения
Дата публикации - 13.12.2024
Срок свидетельства - 11.12.2029
Номер записи - 195858
ID в реестре СИ - 1421781
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
GB-TIMS,
Производитель
Изготовитель - Kunyuan Instrument (Tianjin) Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2939 от 2024.12.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Масс-спектрометры термоионизационные (GB-TIMS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Масс-спектрометры термоионизационные (GB-TIMS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Масс-спектрометры термоионизационные (GB-TIMS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Масс-спектрометры имеют программное обеспечение (далее - ПО), позволяющее контролировать процесс измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GB-TIMS |
|
Номер версии (идентификационный номер) ПО |
1.х.х.х1) |
|
Цифровой идентификатор ПО |
- |
|
1) х - обозначение номера версии метрологически незначимой части ПО, может принимать значения от 0 до 99. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3.7 «Измерения» документа «Масс-спектрометры термоионизационные GB-TIMS. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТехническая документация изготовителя Kunyuan Instrument (Tianjin) Co., Ltd., Китай.
ПравообладательKunyuan Instrument (Tianjin) Co., Ltd., Китай
Адрес: Room 210, East Office Building, № 3 Jinyuan Road, Jingbin Industrial Park, Wuqing District, Tianjin, 301739, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, улица Красноармейская, д. 4
Принцип действия масс-спектрометров основан на пространственном разделении ионов анализируемого вещества, отличающихся массовым числом (отношением массы иона к его заряду). Пробы исследуемых объектов вводятся в масс-спектрометр, где они испаряются и ионизируются за счет нагрева нити накаливания из тугоплавкого материала (вольфрам, рений, тантал). Конструкция масс-спектрометра предполагает возможность установки до 21 нити накаливания. Далее пучок образовавшихся ионов проходит через набор электростатических линз, находящихся под напряжением до 10 кВ, где ускоряется и фокусируется в луч. Затем ионы проходят через магнитный анализатор, где происходит их разделение под действием магнитного поля в зависимости от отношения массы иона к заряду. Напряжение оптимизируется для каждого образца и детектируется многоколлекторной системой, включающей до 16 чашек Фарадея и 4-канальный электронный фокусировкой устраняет влияние шума с разными массами осуществляется с увеличением.
Электронная часть содержит обеспечивающие части масс-спектрометра необходимыми электрическими а также позволяющие осуществлять управление режимами работы масс-спектрометра. Также при помощи блоков электронной части производится сбор и первоначальная обработка измерительной информации и передача ее на персональный компьютер с установленным программным обеспечением.
Конструктивно масс-спектрометры приборов. Общий вид масс-спектрометров представлен на рисунке 1.

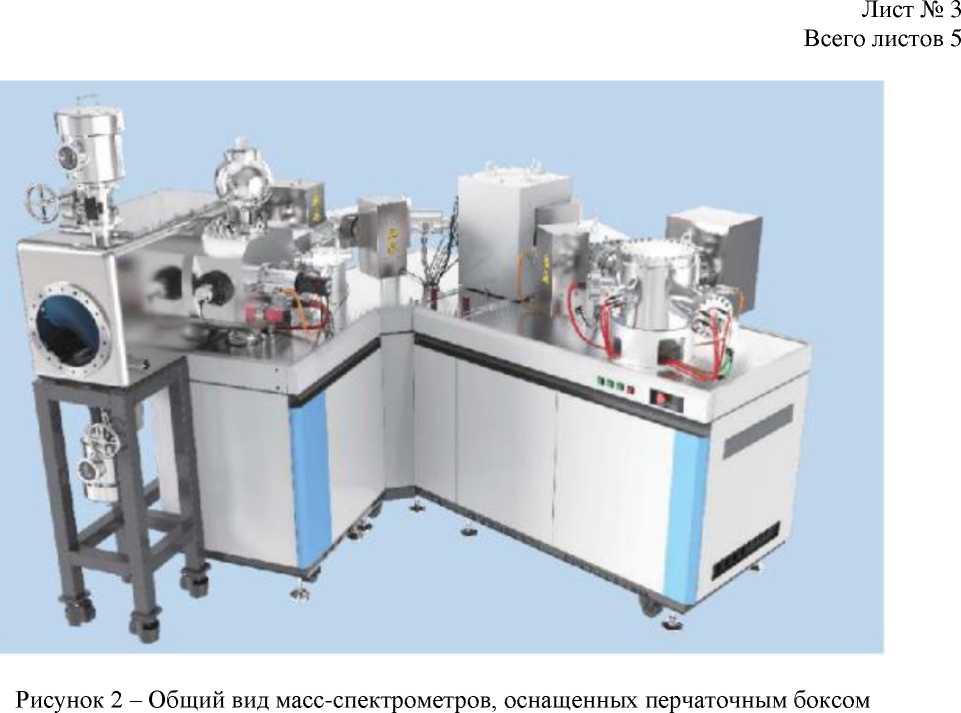

Масс-спектрометры могут быть масс-спектрометров, оснащенных перчаточным боксом, представлен на рисунке 2.
умножитель (SEM). Масс-анализатор с двойной и смещения. Одновременное обнаружение ионов помощью объектива с двойным квадрупольным
в своем составе электронные блоки и узлы, сигналами,
выполнены в виде стационарных напольных с указанием места нанесения заводского номера
оснащены перчаточным боксом. Общий вид
Место нанесения заводского номера

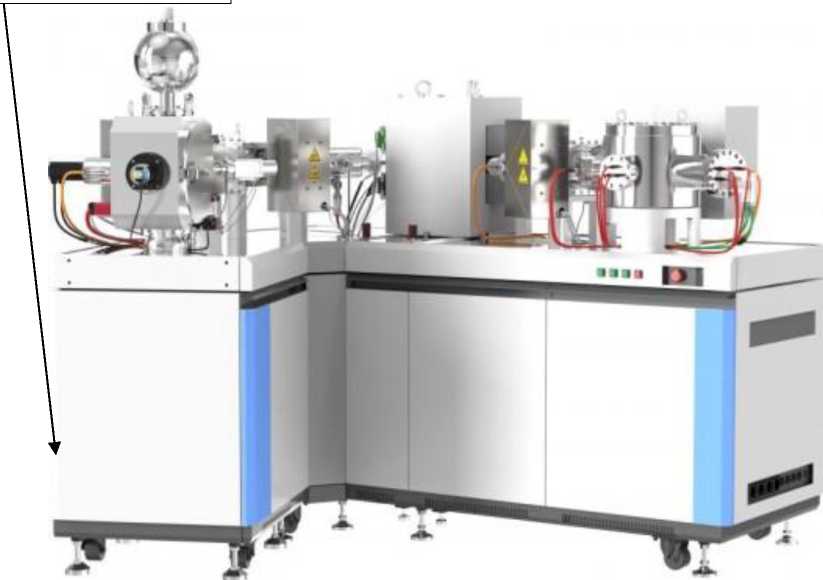

Рисунок 1 - Общий вид масс-спектрометров и место нанесения заводского номера
Пломбирование масс-спектрометров не окрашивается в цвета, которые определяет на масс-спектрометры не предусмотрено.
Заводской номер масс-спектрометров
предусмотрено.
изготовитель.
наносится на
Корпус масс-спектрометров
Нанесение знака поверки
маркировочную табличку, закрепленную на задней стороне корпуса масс-спектрометра, имеет буквенно-цифровой формат и наносится типографским или иным пригодным способом. Конструкция масс-спектрометров обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Масс-спектрометр термоионизационный |
GB-TIMS |
1 шт. |
|
Устройство для дегазации |
- |
опция |
|
У стройство для изготовления и сварки филаментов |
- |
опция |
|
Устройство для нанесения образцов |
- |
опция |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон регистрируемых масс, а.е.м |
от 3 до 310 |
|
Предел допускаемого среднего квадратического отклонения выходного сигнала1) |
0,0003 |
|
Пределы допускаемой абсолютной погрешности измерений изотопных отношений1) |
±0,0006 |
|
1) Для изотопного отношения R87/86 в стандартном образце ГСО 9885 и изотопного отношения й235/238 в стандартном образце ГСО 7541 | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Разрешающая способность (М/ЛМ на уровне 5 % от максимальной интенсивности), не менее |
450 |
|
Изотопическая чувствительность, не более |
5^10-6 |
|
Темновой шум, имп/мин, не более |
10 |
|
Масса, кг, не более |
1500 |
|
Габаритные размеры, см, не более: | |
|
- длина |
215 |
|
- ширина |
184 |
|
- высота (с учетом высоты магнита) |
155 |
|
Потребляемая мощность, кВ •А, не более |
8 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 100 до 240 |
|
- частота переменного тока, Гц |
от 50 до 60 |
