Сведения о средстве измерений: 94032-24 Машина разрывная испытательная

Номер по Госреестру СИ: 94032-24
94032-24 Машина разрывная испытательная
(FAVIMAT+)

Назначение средства измерений:
Машина разрывная испытательная FAVIMAT+ (далее по тексту - машина) предназначена для измерений силы и деформации при испытаниях материалов на растяжение. Методы определения разрывной нагрузки устанавливаются в соответствии с ГОСТ 10213.2-2002 «Межгосударственный стандарт. Волокно штапельное и жгут химические. Методы определения разрывной нагрузки и удлинения при разрыве».

сертификация программного обеспечения
Внешний вид. Машина разрывная испытательная, http://oei-analitika.ru рисунок № 1
Внешний вид.
Машина разрывная испытательная
Рисунок № 1
Внешний вид. Машина разрывная испытательная, http://oei-analitika.ru рисунок № 2
Внешний вид.
Машина разрывная испытательная
Рисунок № 2
Внешний вид. Машина разрывная испытательная, http://oei-analitika.ru рисунок № 3
Внешний вид.
Машина разрывная испытательная
Рисунок № 3
Внешний вид. Машина разрывная испытательная, http://oei-analitika.ru рисунок № 4
Внешний вид.
Машина разрывная испытательная
Рисунок № 4

Общие сведения

Дата публикации - 13.12.2024
Срок свидетельства -
Номер записи - 195852
ID в реестре СИ - 1421775
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

FAVIMAT+,

Производитель

Изготовитель - Textechno Herbert Stein GmbH & Cо. KG
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2939 от 2024.12.11 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Машина разрывная испытательная (FAVIMAT+)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Textechno Herbert Stein GmbH & Cо. KG

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94032-24

Машина разрывная испытательная, FAVIMAT+
Textechno Herbert Stein GmbH & Cо. KG (ГЕРМАНИЯ )
ОТ
МП
1 год

Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.

Особенности отчета:
  • Начальный этап работы:

    Пользователю предоставляется возможность выбрать один из следующих вариантов:

    • Ввести регистрационный номер СИ в реестре;
    • Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).

    Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.

  • Условия отображения данных:

    Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.

  • Информация в таблице:

    Таблица содержит ключевую информацию о поверках, такие как:

    • Регистрационный номер типа СИ;
    • Наименование типа СИ;
    • Заводской номер;
    • Организация, выполнившая поверку;
    • Дата проведения поверки;
    • Срок действия поверки;
    • Номер свидетельства о поверке;
    • Владелец СИ;
    • Дополнительные сведения.
  • Детализация данных:

    Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.

  • Удобство анализа:

    Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.

Бесплатный

Кто поверяет Машина разрывная испытательная (FAVIMAT+)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА"
(RA.RU.311232)
РСТ
  • FAVIMAT+
  • 2 1 0 2 0 2 0 2

    Стоимость поверки Машина разрывная испытательная (FAVIMAT+)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1 «Использование по назначению» документа FAVIMAT-200 ПС «Машина разрывная испытательная FAVIMAT+ зав. № 38701. ПАСПОРТ».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений силы, утвержденная приказом Росстандарта от 22 октября 2019 г.№ 2498.

    Правообладатель

    Textechno Herbert Stein GmbH & Co. KG, Германия

    Адрес: Dohrweg 65, 41066 Monchengladbach (г. Мёнхенгладбах), Germany

    E-mail: Info@Textechno.com

    Изготовитель

    Textechno Herbert Stein GmbH & Co. KG: Германия
    Адрес: Dohrweg 65, 41066 Monchengladbach (г. Мёнхенгладбах), Germany E-mail: Info@Textechno.com

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний им. Б.А.Дубовикова в Саратовской области» (ФБУ «Саратовский ЦСМ им. Б.А.Дубовикова»)
    Адрес: 410065, г. Саратов, ул. Тверская, д. 51а
    Телефон (факс): (8452) 63-24-26
    E-mail: scsm@gosmera.ru

    Правообладатель

    Textechno Herbert Stein GmbH & Co. KG, Германия
    Адрес: Dohrweg 65, 41066 Monchengladbach (г. Мёнхенгладбах), Germany
    E-mail: Info@Textechno.com

    Машина является полуавтоматической статической разрывной машиной для проверки волокон, работающей по принципу постоянной скорости деформации. Погрешность измерения разрывной нагрузки машины устанавливаются в соответствии с ГОСТ 10213.2-2002 «Межгосударственный стандарт. Волокно штапельное и жгут химические. Методы определения разрывной нагрузки и удлинения при разрыве». Машина сконструирована в виде шкафа. Спереди за стеклянным окошком находится поле проверки. На лицевой стороне также имеется клавиатура для обслуживания машины и главный переключатель. Машина при помощи серийного интерфейса может быть присоединена к компьютерной системе TESTCONTROL, которая используется для статистического анализа измерительных данных, для определения условий проверки и управления непосредственной проверкой. Для калибрования система имеет интегрированный калибровочный груз, который автоматически опускается на измерительный элемент и после калибрования автоматически возвращается в свое исходное положение.

    Испытываемый образец волокна с нормированным натяжением закрепляется в измерительном и оттягивающим зажимах, после этого зажимы закрываются, и автоматически стартует проверка на разрыв. Нагрузка, прикладываемая к испытываемому образцу, измеряется силоизмерительной системой, устроенной на измерительном зажиме. Значения силы отображаются на компьютерной системе TESTCONTROL.

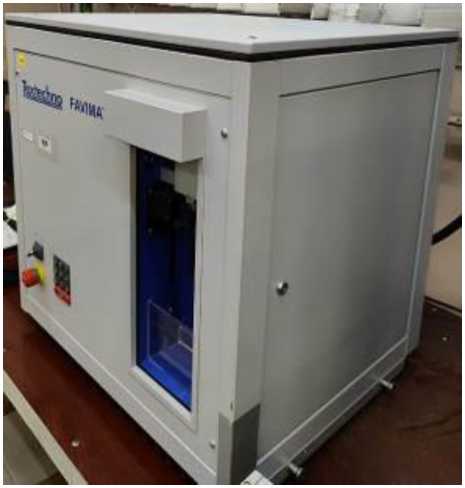

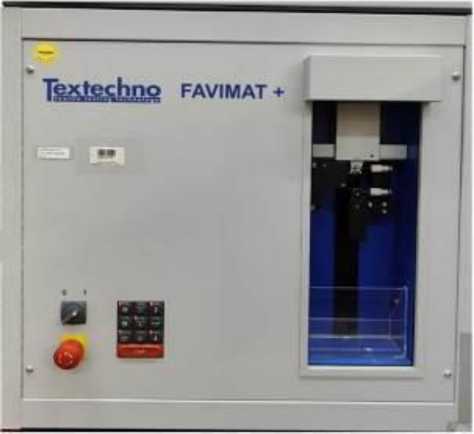

    Внешний вид машины изображен на рисунках 1 и 2.

    Внешний вид. Машина разрывная испытательная (FAVIMAT+), http://oei-analitika.ru

    Рисунок 1 - Внешний вид машины

    Внешний вид. Машина разрывная испытательная (FAVIMAT+), http://oei-analitika.ru

    Рисунок 2 - Внешний вид машины

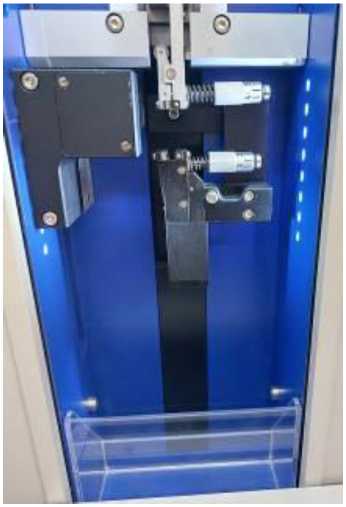

    Внешний вид поля проверки волокон изображен на рисунке 3.

    Внешний вид. Машина разрывная испытательная (FAVIMAT+), http://oei-analitika.ru

    Рисунок 3 - Внешний вид поля проверки волокон.

    Наименование машины указано на фронтальной стороне шкафа. На тыльной стороне шкафа находится шильда с заводским номером, состоящим из арабских цифр, нанесенным фотохимическим способом. Идентификация машины осуществляется методом визуального осмотра, а также изучения нормативно-технической документации, которая входит в комплект поставки машины и содержит информацию о технических и метрологических характеристиках. Пломбирование машины не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией.

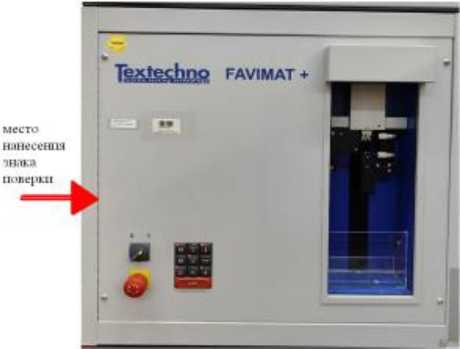

    Схема обозначения места нанесения знака поверки представлена на рисунке 4.

    Внешний вид. Машина разрывная испытательная (FAVIMAT+), http://oei-analitika.ru

    Рисунок 4 - Схема обозначения места нанесения знака поверки.


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Машина разрывная испытательная

    FAVIMAT+

    1 шт.

    «Машина разрывная испытательная FAVIMAT+. Руководство по эксплуатации»

    FAVIMAT-200 РЭ

    1 шт.

    «Машина разрывная испытательная FAVIMAT+ зав. № 38701. Паспорт»

    FAVIMAT-200 ПС

    1 экз.

    «ГСИ. Машина разрывная испытательная FAVIMAT+. Методика поверки»

    -

    1 экз.


    Таблица 1 -

    Наименование характеристики

    Значение

    Диапазон измерений силы, сН

    от 0 до 200

    Пределы допускаемой относительной погрешности измерений силы, %

    ±1,0

    Дискретность, сН

    1^10-4

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры, мм не более

    - высота

    580

    - ширина

    590

    - глубина

    500

    Масса, кг, не более

    60

    Параметры электрического питания:

    - напряжение переменного тока, В

    230 ± 23

    - частота переменного тока, Гц

    50 ± 1

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от + 15 до + 30

    - относительная влажность окружающего воздуха, %

    от 30 до 80

    Таблица 3 - Показатели надежности

    Наименование характеристики

    Значение

    Полный средний срок службы, лет, не менее

    10
