Номер по Госреестру СИ: 93989-24
93989-24 Генераторы сигналов специальной формы
(АКИП-3431)
Назначение средства измерений:
Генераторы сигналов специальной формы АКИП-3431 (далее предназначены для генерации по двум независимым каналам
- генераторы) периодических немодулированных сигналов различных форм, сигналов с различными видами аналоговой и цифровой модуляции и сигналов произвольной формы.

Внешний вид.
Генераторы сигналов специальной формы
Рисунок № 1

Внешний вид.
Генераторы сигналов специальной формы
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) генераторов установлено на внутренний контроллер
и
и служит для управления режимами работы, выбора встроенных основных дополнительных функций.
Уровень защиты программного обеспечения от непреднамеренных преднамеренных изменений в соответствии с Р 5О.2.О77-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО) |
не ниже 1.01 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах «БАЗОВЫЕ ОПЕРАЦИИ» и «РЕГУЛИРОВКА ПАРАМЕТРОВ ВЫХОДНОГО СИГНАЛА» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Стандарт предприятия на генераторы сигналов специальной формы АКИП-3431.
ПравообладательUNI-TREND TECHNOLOGY (CHINA) CO., LTD
Адрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China
Телефон: +86-769-85723888
Web-сайт: https://www.uni-trend.com
Изготовитель
UNI-TREND TECHNOLOGY (CHINA) CO., LTDАдрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China
Телефон: +86-769-85723888
Web-сайт: https://www.uni-trend.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Web-сайт: http://www.prist.ru
Правообладатель
UNI-TREND TECHNOLOGY (CHINA) CO., LTDАдрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China
Телефон: +86-769-85723888
Web-сайт: https://www.uni-trend.com
Принцип действия генераторов основан на комбинировании технологии прямого цифрового синтеза (DDS) и генерации сигналов произвольной формы. Это позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений, формировать сигналы произвольной формы.
На передней панели генераторов находится цветной сенсорный жидкокристаллический дисплей, на котором отображается форма генерируемого сигнала и его параметры. Управление режимами работы, выбор регулируемых параметров, включение и отключение выходов генераторов осуществляется с передней панели соответствующими кнопками. Для ввода параметров на панели имеются следующие органов управления:
-
- блок функциональных кнопок (выбор режима модуляции, выбор форм сигналов, меню настройки);
-
- клавиатура для ввода цифровых значений;
-
- вращающийся регулятор (энкодер).
Генераторы оснащены встроенным частотомером до 200 МГ ц.
Генераторы выпускаются в трех модификациях: АКИП-3431/1, АКИП-3431/1У, АКИП-3431/2, которые отличаются верхней границей диапазона частот. ЛКИП-3431/1У оснащен встроенным предусилителем с максимальной выходной мощность 4 Вт.
На передней панели генератора расположена кнопка включения питания, USB интерфейс, в нижней части панели расположены выходные разъемы двух основных каналов с кнопками переключения текущего канала на экране. Выходные каналы полностью независимы и позволяют производить отдельную настройку частотных и амплитудных параметров по каждому из каналов. Рядом с выходными разъемами расположен многофункциональный вход, который в различных режимах работы используется для внешней модуляции, входа частотомера или синхросигнала.
На задней панели генераторов располагаются: разъем для подключения кабеля питания, интерфейс USB для связи с персональным компьютером, предохранительный замок для фиксации прибора на рабочем столе, выходной разъем усилителя мощности (только для модификации Л^ИП-3431/1У), разъем заземления.
Корпус генератора позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа предусмотрена пломбировка винтов крепления на боковой панели генератора. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.
Серийный номер, идентифицирующий каждый экземпляр генератора, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Общий вид генератора, места нанесения знака утверждения типа, знака поверки и схема пломбировки от несанкционированного доступа представлены на рисунках 1 - 2.
Цвет корпуса генераторов может отличаться от представленных на рисунках.

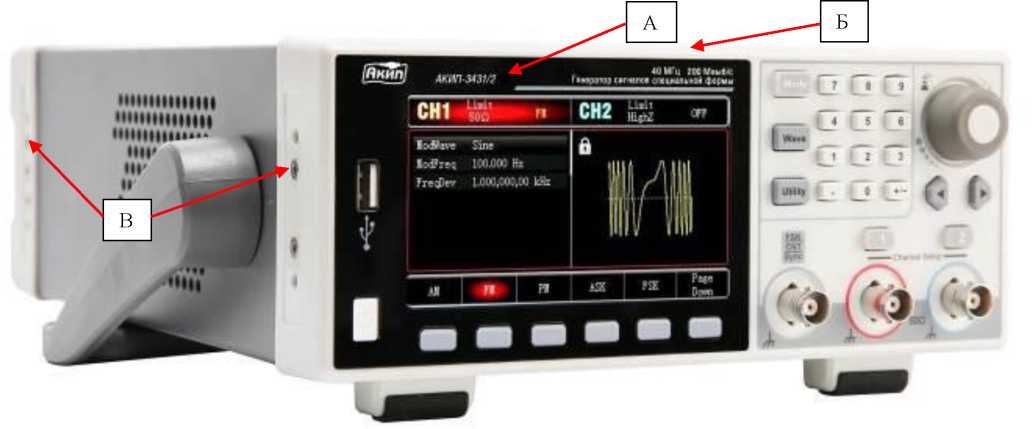

Рисунок 1 - Внешний вид передней панели генератора АКИП-3431 с местами нанесения знака утверждения типа (А), знака поверки (Б) и пломбировки от несанкционированного доступа (В)

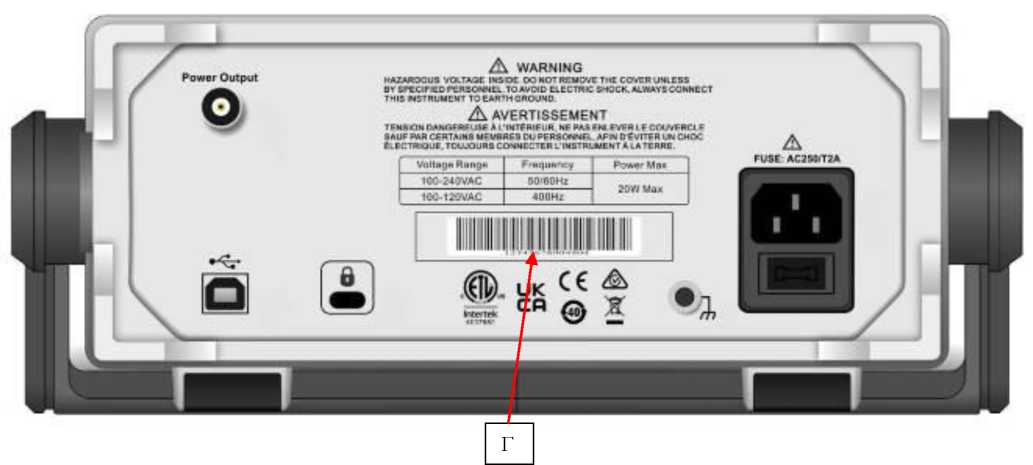

Рисунок 2 - Вид задней панели генераторов с местом нанесения серийного номера (Г)
Метрологические характеристики нормируются при температуре (23±5) °С через 3О минут после прогрева генератора.
Таблица 2 - Метрологические характеристики
Наименование характеристики Модификация
1
Диапазон частот для основных форм сигнала, Гц:
-
- синусоидальный
-
- прямоугольный
-
- импульсный
-
- треугольный (пилообразный)
-
- произвольный_____________________
Пределы допускаемой относительной погрешности установки частоты, Гц Диапазон установки уровня выходного напряжения на нагрузке 5О Ом (уровень постоянного смещения 0 В), Вп-п1), в диапазонах частот сигнала:
от 1 мкГц до 20 МГц включ.
св. 2О до 40 МГц включ._____________
Разрешающая способность при установке частоты сигнала, мкГц_____
Диапазон установки постоянного смещения с переменной составляющей, В на нагрузке 5О Ом на высокоомном выходе____
Пределы допускаемой абсолютной погрешности установки уровня выходного напряжения синусоидального сигнала (частота 1 кГц, установленный уровень напряжения (размах) более 1О мВп-п, уровень постоянного смещения O В), Вп-п____________________
Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения, В
уровня
учетом
АКИП-3431/1
от от от от от
1^1О-6
1^1О-6
1^1О-6
1^1О-6
1^1О-6
до 2^1О7 до 1 •lO7 до 1 •lO7 до 4^1О5 до 5^1О6
Значение
АКИП-3431/1У
от от от от от
1^1О-6 до 2^1О7 1^1О-6 до 1 •lO7 l^lO-6 до 1^1О7
1^1О-6 до 4^1О5
1^1О-6 до 5^1О6
±5 •IO-5
от l^lO-3 до 10
от l^lO-3 до 5
1
±5
±10
±(O,O1^U+2^1O-3)2)
АКИП-3431/2
от от от от от
1^1О-6 до 4^1О7 1^1О-6 до 2^1О7 1^1О-6 до 2^1О7 1^1О-6 до 1^1О6 1^1О-6 до 1^1О7
±(0,01-|Udc|+0,02-U+2- 10-3)2)
таблицы 2
1 |
2 |
3 |
4 |
Характеристики синусоидальной формы сигнала | |||
Неравномерность АЧХ синусоидального сигнала (относительно 10 кГц, при уровне мощности на выходе 0 дБм), дБ, в диапазонах частот: до 20 МГц включ. |
±0,2 | ||
св. 20 до 40 МГц включ. |
±0,3 | ||
Уровень гармоник в выходном сигнале, дБн3), не более, в диапазонах частот: до 1 МГц включ. |
-60 | ||
св. 1 до 10 МГц включ. |
-55 | ||
св. 10 до 40 МГц включ. |
-50 | ||
Суммарные гармонические искажения в диапазоне частот до 20 кГц, уровень сигнала 1 Вп-п, %, не более |
0,1 | ||
Характеристики прямоугольной формы сигнала | |||
Максимальное значение скважности4), % |
100 | ||
Длительность фронта и среза (уровень сигнала 1 Вп-п, нагрузка 50 Ом), нс, не более |
16 | ||
Выброс на вершине и паузе импульса (100 кГц, уровень сигнала 1 Вп-п, нагрузка 50 Ом), %, не более |
3,5 | ||
Симметричность (коэффициент заполнения 50%), нс |
±(0,01-T+4)5) | ||
Характеристики импульсной формы сигнала | |||
Минимальная длительность импульса, нс |
22 | ||
Выброс на вершине и паузе импульса (уровень сигнала 1 Вп-п), %, не более |
3,5 | ||
Диапазон установки длительности фронта и среза, с |
от 15^10-9 до 10 | ||
Характеристики пилообразной формы сигнала | |||
Диапазон регулировки симметрии, % |
от 0 до 100 | ||
Нелинейность (1 кГц, 1 Вп-п, симметрия 100 %), %, не более |
1 | ||
Характеристики произвольной формы сигнала | |||
Длина памяти, число точек |
4000 | ||
Вертикальное разрешение, бит |
16 | ||
Частота дискретизации, Мвыб/с |
200 | ||
Объем энергонезависимой памяти, ячеек |
200 | ||
Примечания | |||
1) здесь и далее Вп-п - значение установки уровня выходного напряжения, В, размах; | |||
2) UDC - значение напряжения постоянного смещения, В; U - |
значение переменного | ||
напряжения, В; | |||
3) дБн - уровень мощности в дБ относительно уровня несущей; | |||
|
Таблица 3 - Основные
Характеристика |
Значение |
Амплитудная модуляция (AM), частотная модуляция (ЧМ), фазовая модуляция (ФМ) | |
Форма несущей |
Синусоидальная, прямоугольная, треугольная (пилообразная), произвольная |
Источник модуляции |
Внутренний |
Форма модулирующего колебания |
Синусоидальная, прямоугольная, треугольная (пилообразная), шумовая, произвольная |
Диапазон глубины АМ, % |
от 0 до 120 |
Диапазон частот модулирующего сигнала, Гц |
от 2^10-3 до 1^106 |
Диапазон девиации частоты (ЧМ), Гц АКИП-3431/1, АКИП-3431/1У АКИП-3431/2 |
от 0 до 1-107 от 0 до 2-107 |
Диапазон девиации фазы (ФМ), ° |
от 0 до 360 |
Широтно-импульсная модуляция (ШИМ) | |
Форма несущей |
Импульс |
Источник модуляции |
Внутренний, внешний |
Форма модулирующего колебания |
Синусоидальная, прямоугольная, треугольная (пилообразная), шумовая, произвольная |
Диапазон частот модулирующего сигнала, Гц |
от 2^10-3 до 1 •Ю6 |
Диапазон глубины модуляции, % |
от 0 до 50 |
Амплитудная манипуляция (АМн), частотная манипуляция (ЧМн), фазовая манипуляция (ФМн) | |
Форма несущей |
Синусоидальная, прямоугольная, треугольная (пилообразная), шумовая, произвольная |
Источник модуляции |
Внутренний, внешний |
Форма модулирующего колебания |
Прямоугольная (коэффициент заполнения 50%) |
Частота модуляции, Гц |
от 2^10-3 до 1^105 |
Качание по частоте (ГКЧ) | |
Форма несущей |
Синусоидальная, прямоугольная, треугольная (пилообразная), шумовая, произвольная |
Источник модуляции |
Внутренний |
Диапазон установки времени качания, с |
от 1^10-3 до 500 |
Закон качания |
Линейный, логарифмический |
Пакетный режим | |
Форма сигнала |
Синусоидальная, прямоугольная, треугольная (пилообразная), импульсная, шумовая, произвольная |
Источник модуляции |
Внутренний, внешний |
Режим запуска |
N-цикл, бесконечный, стробированный |
Период повторения, с |
от 1^10-6 до 500 |
Число импульсов в пакете, импульсов |
от 1 до 50000 |
Полярность |
Положительная, отрицательная (уровень TTL) |
Начальная/конечная фаза, ° |
от 0 до +360 |
Таблица 4 - Технические
Наименование характеристики |
Значение |
Число основных каналов |
2 |
Габаритные размеры (ширинахвысотахглубина), мм |
215x103x316 |
Масса, кг, не более |
2,2 |
Напряжение питающей сети, В для номинального значения частоты питания:
|
от 100 до 240 от 100 до 120 |
Потребляемая мощность, В^А, не более |
20 |
Рабочие условия применения:
при температуре до +35 °С , %, не более при температуре от +35 °С до +40 °С включ., %, не более |
от +10 до +40 90 60 |
Таблица 5 - Показатели надежности
Наименование характеристики |
Значение |
Средний срок службы, лет |
5 |
Средняя наработка на отказ, ч |
10000 |
