Сведения о средстве измерений: 93986-24 Эквиваленты сети

Номер по Госреестру СИ: 93986-24
93986-24 Эквиваленты сети
(АКИП-9901)

Назначение средства измерений:
Эквиваленты сети АКИП-9901 (далее по тексту - эквиваленты сети) используются в измерительных системах, предназначенных для измерения напряжения индустриальных радиопомех, вызванных тестируемым устройством, при анализе электромагнитной совместимости. В сочетании с анализатором спектра (селективным микровольтметром, измерителем уровня ВЧ радиопомех) эквиваленты сети обеспечивают измерения уровней кондуктивных индустриальных помех, генерируемых электрооборудованием в сети электропитания в диапазоне частот от 9 кГц до 30 МГц.

сертификация программного обеспечения
Внешний вид. Эквиваленты сети, http://oei-analitika.ru рисунок № 1
Внешний вид.
Эквиваленты сети
Рисунок № 1
Внешний вид. Эквиваленты сети, http://oei-analitika.ru рисунок № 2
Внешний вид.
Эквиваленты сети
Рисунок № 2

Общие сведения

Дата публикации - 02.12.2024
Срок свидетельства - 02.12.2029
Номер записи - 195809
ID в реестре СИ - 1421585
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

АКИП-9901,

Производитель

Изготовитель - "NANJING GLARUN-ATTEN TECHNOLOGY CO., LTD"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.

Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.

Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.

Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.

Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 486 дн.

Приказы РСТ, где упоминается данный тип СИ

№2827 от 2024.12.02 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Эквиваленты сети (АКИП-9901)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "NANJING GLARUN-ATTEN TECHNOLOGY CO., LTD"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93986-24
02.12.2029
Эквиваленты сети, АКИП-9901
"NANJING GLARUN-ATTEN TECHNOLOGY CO., LTD" (КИТАЙ )
ОТ
МП
2 года

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Эквиваленты сети (АКИП-9901)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • АКИП-9901
  • 1 1 1 0 0 0 0 0
    АО "ПРИСТ"
    (RA.RU.312058)
  • АКИП-9901
  • 5 5 5 0 0 5 5 0

    Стоимость поверки Эквиваленты сети (АКИП-9901)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «РАБОТА С ПРИБОРОМ» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц»;

    ГОСТ 30805.16.1.2-2013 Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам;

    Стандарт предприятия «Эквиваленты сети АКИП-9901».

    Правообладатель

    «NANJING GLARUN-ATTEN TECHNOLOGY CO.,LTD», Китай

    Адрес: 2th Floor, Building A8, Tanglang Industrial Zone, Xili, Nanshan, Shenzhen, 518055, Китай

    Телефон: 0086 755 86021369

    E-mail: gratten@gratten.com.cn

    Web-сайт: http://www.gratten.com (EN)

    Изготовитель

    «NANJING GLARUN-ATTEN TECHNOLOGY CO.,LTD», Китай
    Адрес: 2th Floor, Building A8, Tanglang Industrial Zone, Xili, Nanshan, Shenzhen, 518055, Китай
    Телефон: 0086 755 86021369
    E-mail: gratten@gratten.com.cn
    Web-сайт: http://www.gratten.com (EN)

    Испытательный центр

    Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)
    Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
    Телефон: +7(495) 777-55-91
    Факс: +7(495) 640-30-23
    E-mail: prist@prist.ru
    Web-сайт: http://www.prist.ru

    Правообладатель

    «NANJING GLARUN-ATTEN TECHNOLOGY CO.,LTD», Китай
    Адрес: 2th Floor, Building A8, Tanglang Industrial Zone, Xili, Nanshan, Shenzhen, 518055, Китай
    Телефон: 0086 755 86021369
    E-mail: gratten@gratten.com.cn
    Web-сайт: http://www.gratten.com (EN)

    Принцип его работы эквивалентов сети (как V-образных эквивалентов сети) заключается в обеспечении передачи питающего напряжения от сети электропитания к испытываемому объекту (техническое средство - источник индустриальных радиопомех), нагрузки объекта на нормированный импеданс, фильтрации сигнала радиопомех в диапазоне частот от 9 кГц до 30 МГц и подачи его на измерительный выход со стандартизованным сопротивлением 50 Ом для последующего измерения (анализатором спектра, селективным вольтметром).

    Конструктивно эквиваленты сети выполнены в виде моноблоков. Управление работой эквивалентов сети осуществляется в ручном режиме при помощи переключателей фазовой линии и фильтров ВЧ 9 и 150 кГц, расположенных на лицевой панели. В ВЧ тракте установлен аттенюатор 10 дБ. Дополнительно на лицевой панели расположены:

    • - кнопка включения питания;

    • - гнездо питания для испытуемого устройства;

    • - гнездо заземления;

    • - гнездо «искусственная рука» - устройство из последовательно соединенных конденсатора и резистора, подключаемое между корпусом источника индустриальных радиопомех и землей, для имитации влияния руки оператора;

    • - выход ВЧ тракта.

    На задней панели эквивалентов сети расположены винт заземления и вывод кабеля сети питания.

    Серийный номер, идентифицирующий каждый экземпляр эквивалентов сети, в виде буквенно-цифрового обозначения, состоящего из букв английского алфавита и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.

    Корпус эквивалентов сети позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.

    поверяющей измерений, в виде

    Для предотвращения несанкционированного доступа к внутренним частям эквивалентов сети пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, организацией или организацией, эксплуатирующей наклейки, мастичной или сургучной печати.

    данное средство

    Внешний вид. Эквиваленты сети (АКИП-9901), http://oei-analitika.ru

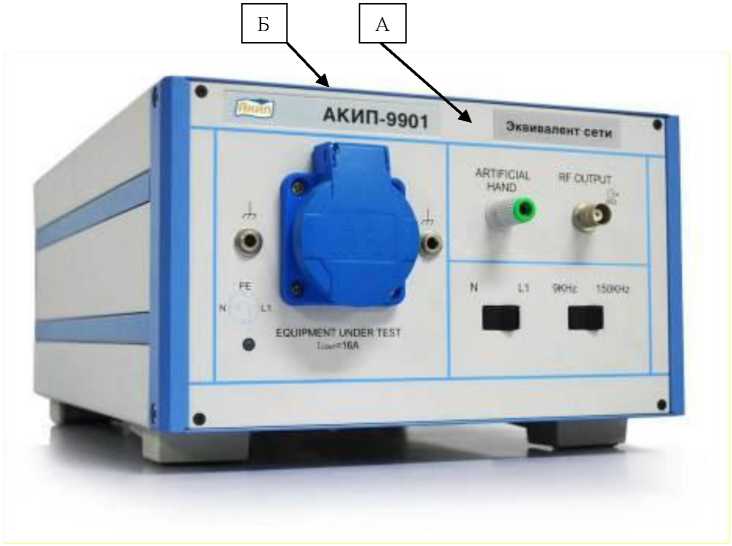

    Рисунок 1 - Общий вид эквивалентов сети с местами нанесения знака утверждения типа (А), знака поверки (Б)

    Внешний вид. Эквиваленты сети (АКИП-9901), http://oei-analitika.ru

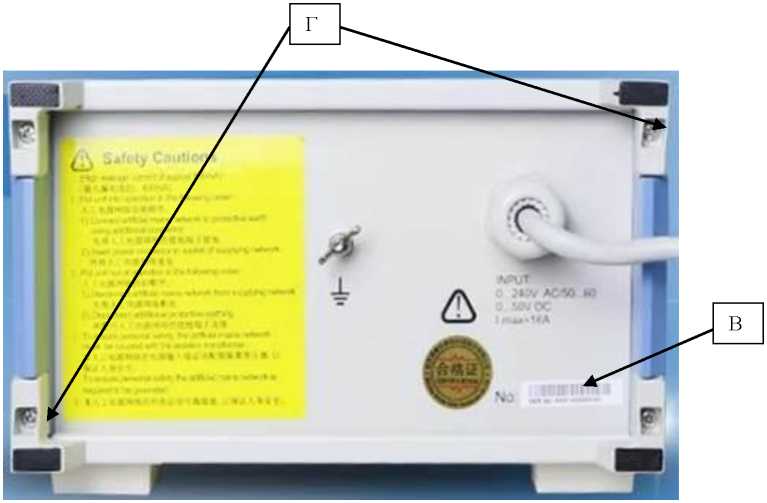

    Рисунок 2 - Вид задней панели эквивалентов сети с местами нанесения наклейки с серийным номером (В) и пломбировки (Г)
