Номер по Госреестру СИ: 93998-24
93998-24 Установка вакуумметрическая эталонная
(УВЭ-1)
Назначение средства измерений:
Установка вакуумметрическая эталонная УВЭ-1 (далее-установка) предназначена для точных измерений и воспроизведения абсолютного давления с целью поверки и калибровки средств измерений низкого абсолютного давления.
Установка может применяться в качестве рабочего эталона 1-го разряда согласно ГОСТ 8.107-87 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 •IO-8 до 1 • 103 Па» и в качестве рабочего эталона 2-го разряда согласно Государственной поверочной схеме для средств измерений абсолютного давления в диапазоне от 1-10"1 до 1^107 Па, утвержденной Приказом Росстандарта от 16.12.2019 № 2900.
Внешний вид.
Установка вакуумметрическая эталонная
Рисунок № 1
Внешний вид.
Установка вакуумметрическая эталонная
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2025
Срок свидетельства -
Номер записи - 195803
ID в реестре СИ - 1421574
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Бесплатный
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2810 от 2024.11.29 ПРИКАЗ_Об утверждении типов средств измерений (20)
№881 от 2025.05.05 Приказ №881 от 05.05.2025 ПРИКАЗ о внесении изменений в сведения об утвержденном типе СИ (7)
Наличие аналогов СИ: Установка вакуумметрическая эталонная (УВЭ-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93998-24 |
Установка вакуумметрическая эталонная, УВЭ-1 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Установка вакуумметрическая эталонная (УВЭ-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Установка вакуумметрическая эталонная (УВЭ-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Установка имеет встроенное и автономное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач управления работой установки. Разработанное встроенное ПО выполняет функции передачи измерительной информации, полученной при осуществлении измерений эталонными датчиками МИДА-15. Автономное ПО выполняет функции приёма, обработки и отображения измерительной информации, полученной при осуществлении измерений эталонным датчикам МИДА-15; управления клапанами установки; задания давления в измерительной камере давления установки.
Для регистрации результатов измерении эталонных вакуумметров AIGX используется встроенное ПО, входящих в состав вакуумметров контроллеров TIC.
Для регистрации результатов измерении эталонных вакуумметров ReBorn RBM350 используется встроенное ПО, входящих в состав вакуумметров контроллеров RGC-101.
Метрологически значимым является автономное ПО установки и встроенное ПО, входящих в состав вакуумметров контроллеров. Влияние метрологически значимой части ПО учтено при нормировании метрологических характеристик вакуумметра.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО установки представлены в Таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) ПО |
Значение | ||
|
Название эталонного вакуумметра |
МИДА-15 |
AIGX |
ReBorn RBM350 |
|
Идентификационное наименование ПО |
УВЭ-1.2310- 1-2024 |
- |
- |
|
Номер версии (идентификационный номер) ПО |
1.1 |
D397OO640X |
2.01 |
Знак утверждения типа
Знак утверждения типананосится способом наклейки на корпус установки и типографским способом на титульный лист руководства по эксплуатации установки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа «Установка вакуумметрическая эталонная УВЭ-1. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1^10-8 до 1 • 103 Па;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемой для средств измерений абсолютного давления в диапазоне от 1 • 10"1 до 1 • 107 Па».
ПравообладательФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева»
(ФГУП «ВНИИМ им. Д.И.Менделеева»)
ИНН 7809022120
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Изготовитель
«ВсероссийскийД.И.Менделеева»
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева»)
ИНН 7809022120
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени«Всероссийский
Д.И.Менделеева»
(ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01, факс: (812) 713-01-14
E-mail: info@vniim.ru Web-сайт: www.vniim.ru
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева»(ФГУП «ВНИИМ им. Д.И.Менделеева»)
ИНН 7809022120
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
К настоящему типу средств измерений относится установка вакуумметрическая эталонная УВЭ-1 с заводским № 01.
Установка представляет собой вакуумную откачную систему с измерительной камерой и вакуумной камерой исходного давления, к которым присоединены эталонные вакуумметры. Для создания и поддержания давления в измерительной камере, установка оснащена системой создания и поддержания давления. Для осуществления десорбции измерительной камеры установка оснащена системой прогрева и терморегуляции.
Принцип действия установки основан на непосредственном измерении абсолютного давления эталонным ионизационным вакуумметром AIGX и деформационными датчиками давления ReBorn и МИДА, входящими в состав установки.
Конструктивно установка выполнена в общем металлическом передвижном корпусе. В вакуумной откачной системе установки установлены эталонные вакуумметры AIGX в количестве двух штук в комплекте с контроллером TIC, эталонные датчики давления МИДА-15 с верхним пределом измерений (далее-ВПИ) 1 •lO4 Па и 1^105 Па и эталонные вакуумметры ReBorn RBM350 с ВПИ 10 Па и 1000 Па в комплекте с контроллерами RGC-101. Система создания и поддержания давления установки состоит из форвакуумного, турбомолекулярного и высоковакуумного насоса, индикаторного вакуумметра сопротивления APG200 и вакуумметра комбинированного блокировочного АВ 33599 с преобразователями ПМТ-6-3М и ПММ-32-1, а также высокоточного натекателя и клапанов для возможности регулирования давления в измерительной камере установки. Система прогрева и терморегуляции установки состоит из прибора для измерения и регулирования температуры ТЕРМОДАТ-17Е6 и термометров сопротивления ТС716А в количестве четырёх штук. На передней панели установки располагаются индикаторы для контроля параметров работы установки, дисплеи для регистрации измеренных значений и органы управления установкой. Конструкция установки обеспечивает одновременное проведение поверки (калибровки) не менее 3 средств измерений низких абсолютных давлений.
Пломбировка корпуса установки не предусмотрена.
Заводской номер установки нанесен в виде цифрового обозначения способом цифровой печати на маркировочную табличку установки, расположенную на передней панели корпуса установки.
Нанесение знака поверки на корпус установки не предусмотрено.
Общий вид установки представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.

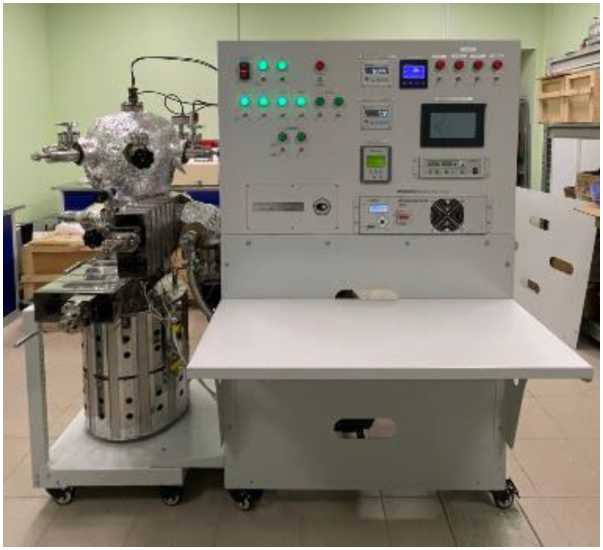

Рисунок 1 - Общий вид установки вакуумметрической эталонной УВЭ-1

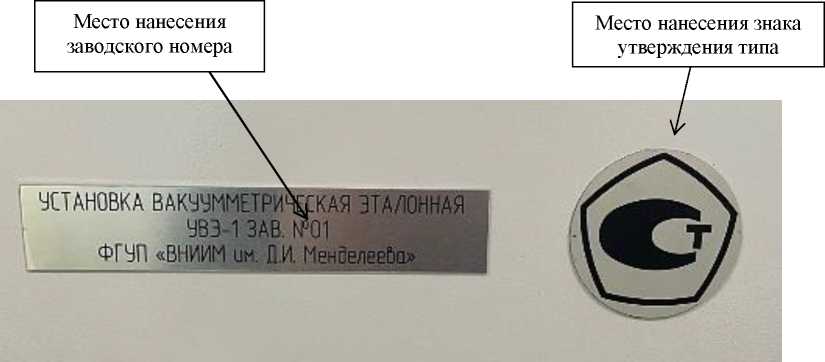

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа установки вакуумметрической эталонной УВЭ-1
Таблица 2 - Метрологические характеристики установки
|
Наименование характеристики |
Значение |
|
Диапазон измерений абсолютного давления, Па |
от 1^10-7 до 1^105 |
|
Пределы допускаемой относительной погрешности измерений абсолютного давления, % - в поддиапазоне от 1^10-7 до 5^10-5 Па включ. |
± 7 |
|
- в поддиапазоне св. 5^10-5 до 1^102 Па включ. |
± 5 |
|
- в поддиапазоне св. 1^102 до 1 • 103 Па |
± (3-2) |
|
Пределы допускаемой абсолютной погрешности измерений абсолютного давления, Па - в поддиапазоне от 2^10-1 до 1 • 103 Па включ. |
± (10 - 30) |
|
- в поддиапазоне св. 1 • 103 до 1^104 Па включ. |
± 20 |
|
- в поддиапазоне св. 1 • 104 до 1^105 Па |
± 50 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Параметры питания от сети переменного тока: - напряжение питания переменного тока, В |
380 ± 38 |
|
- частота переменного тока, Гц |
50 ± 1 |
|
Предельное остаточное давление, Па, не более |
3^10-8 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Габаритные размеры, мм, не более: - длина |
2000 |
|
- ширина |
750 |
|
- высота |
1800 |
|
Масса, кг, не более |
700 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
10 |
