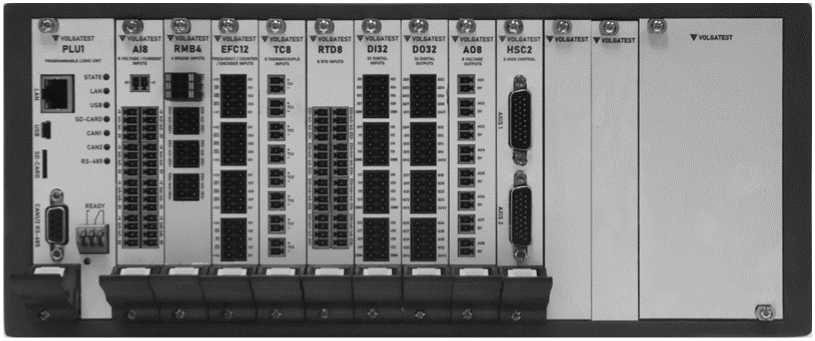

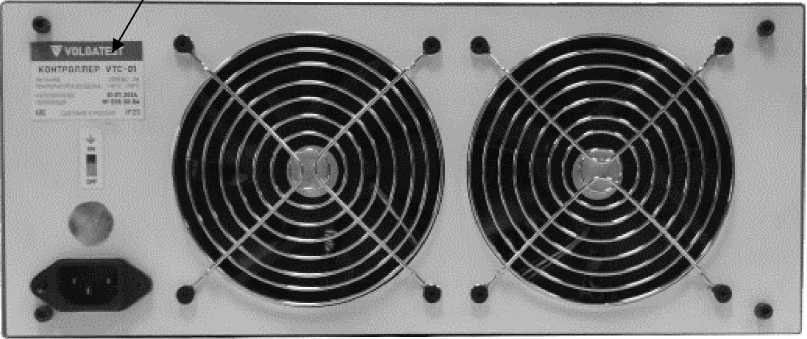

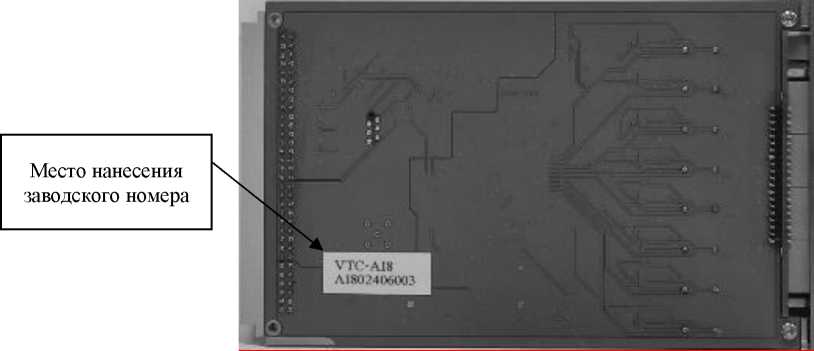

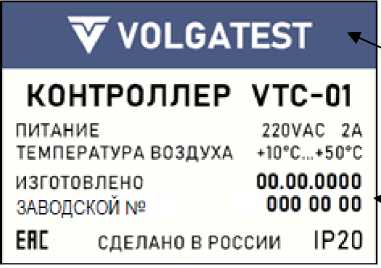

и о ч ей = ей

О И

ч о

Входной/ выходной сигнал

Диапазон измерений входного/ выходного сигнала

л н ej О К н о

ej S

Пределы допускаемой основной погрешности¹⁾

Пределы допускаемой дополнительной погрешности ²⁾

1

2

3

4

5

6

Cu50

от -50 до

+200 °С

±0,1 °С

±0,1 °С

Cu100

от -50 до

+200 °С

±0,1 °С

±0,1 °С

50М

от -180 до

+200 °С

±0,1 °С

±0,1 °С

100М

от -180 до

+200 °С

±0,1 °С

±0,1 °С

Ni100

от -69 до

+180 °С

±0,1 °С

±0,1 °С

Ni

1000

от -69 до

+180 °С

±0,1 °С

±0,1 °С

8

Электрическое сопротивление постоянного электрического тока

от 10 до

100 Ом включ.

0,001

Ом

±0,02 Ом

±0,02 Ом

св. 100 до

200 Ом включ.

±0,04 Ом

±0,04 Ом

св. 200 до 400 Ом включ.

±0,08 Ом

±0,08 Ом

св. 400 до 1000 Ом включ.

±0,25 Ом

±0,2 Ом

св. 1000 до 2000 Ом включ.

±0,5 Ом

±0,4 Ом

св. 2000 до 4000

Ом

±1 Ом

±0,8 Ом

Модуль ввода сигналов от термоэлектрических преобразователей (термопар) ТС8

8

Сигналы от термоэлектрическ их преобразователей по ГОСТ 8.5852001

ТПП (R)

от -50 до +1600 °С включ.

0,001

°C

±1 °С

±1 °С

св. +1600 до

+1768 °С

±1,35 °С

±1,35 °С

ТПП

(S)

от -50 до +1768 °С

±1,2 °С

±1,2 °С

ТПР (В)

от +200 до +1820°С

±1,25 °С

±1,25 °С

и о ч ей = ей

О И

ч о

Входной/

выходной сигнал

Диапазон измерений входного/ выходного сигнала

л н ej О К н о

ej S

Пределы допускаемой основной погрешности¹⁾

Пределы допускаемой дополнительной погрешности ²⁾

1

2

3

4

5

6

ТЖК

(J)

от -210 до +345 °С включ.

±0,25 °С

±0,25 °С

св. +345 до

+1200°С

±0,65 °С

±0,65 °С

TMK

(T)

от -210 до +365 °С включ.

±0,25 °С

±0,25 °С

св. +365 до

+400 °С

±0,35 °С

±0,35 °С

ТХКн

(E)

от -210 до +270 °С включ.

±0,2 °С

±0,2 °С

св. +270 до

+1000°С

±0,5 °С

±0,5 °С

ТХА

(K)

от -270 до +460 °С включ.

±0,35 °С

±0,35 °С

св. +460 до +1372°С

±1 °С

±1 °С

THH

(N)

от -270 до +550 °С включ.

±0,4 °С

±0,4 °С

св. +550 до

+1300°С

±1 °С

±1 °С

ТХК (L)

от -200 до +250 °С включ.

±0,2 °С

±0,2 °С

св. +250 до

+800 °С

±0,45 °С

±0,45 °С

ТMК

(M)

от -200 до

+100 °С

±0,3 °С

±0,3 °С

Модуль счетных импульсов EFC12

12

Сигналы частоты следования импульсов

от 0 до 15 кГц

включ.

0,001

Гц

±0,01 %

±0,005 %

св. 15 до 100 кГц

±0,005 %

±0,0025 %

4

Количество импульсов³⁾

от 0 до 10¹³

имп.

1

имп.

±1 имп.

-

и о ч ей К ей

О И

ч о

Входной/ выходной сигнал

Диапазон измерений входного/ выходного сигнала

л н ej О К н о

ej S

Пределы допускаемой основной погрешности¹⁾

Пределы допускаемой дополнительной погрешности ²⁾

1

2

3

4

5

6

Модуль измерения мостовых схем RMB4

4

Сигналы от мостовых схем

Напряжение возбуждения мостовой схемы

от 1 до 2,5 В включ.

16 бит

±0,00125 В

±0,00125 В

св. 2,5 до 5 В включ.

±0,0025 В

±0,0025 В

св. 5 до 10 В

±0,005 В

±0,005 В

Дифференциальное напряжение мостовой схемы

от -10 до +10 мВ

16 бит

±0,015 мВ

±0,015 мВ

от -20 до +20 мВ

±0,02 мВ

±0,02 мВ

от -40 до +40 мВ

±0,04 мВ

±0,04 мВ

• ¹⁾ Пределы допускаемой основной погрешности в нормальных условиях (при температуре окружающей среды от +21 до +25 °С);

• ²⁾  Пределы допускаемой дополнительной погрешности в рабочих условиях (при температуре окружающей среды от +10 до +50 °С);

• ³⁾ Характеристики каналов модулей счета импульсов: погрешности указаны для каждых 1000000 импульсов, амплитуды импульса положительной полярности 5 В и минимальной длительности импульса 1 мкс;

Примечание - в % указаны пределы допускаемой приведенной погрешности (нормируемым значением для приведенной погрешности является максимальное значение диапазона измерений), в абсолютных величинах - пределы допускаемой абсолютной погрешности.

Наименование характеристики

Значение

Параметры электрического питания:

• - напряжение питания переменного тока, В

• - частота напряжения питания переменного тока, Гц

от 207 до 253 от 49,8 до 50,2

Потребляемая мощность, Вт, не более

500

Нормальные условия измерений:

• - температура окружающей среды, °С

• - относительная влажность, %, не более

• - атмосферное давление, кПа

от +21 до +25

80

от 84,0 до 106,7

Рабочие условия измерений:

• - температура окружающей среды, °С

• - относительная влажность (без образования конденсата,) %, не более

• - атмосферное давление, кПа

от +10 до +50

90

от 84,0 до 106,7

Наименование характеристики

Значение

Масса, кг, не более

- модулей

3,5

- корпуса

10

Габаритные размеры (Длина^Ширина^Высота), мм, не более

- модулей

250x50x150

- корпуса

460x300x200

Средний срок службы, лет

10
