Сведения о средстве измерений: 93984-24 Преобразователи плотности и вязкости

Номер по Госреестру СИ: 93984-24
93984-24 Преобразователи плотности и вязкости
(FVM Master)

Назначение средства измерений:
Преобразователи плотности и вязкости FVM Master (далее - FVM Master), предназначены для хранения и передачи единицы динамической вязкости жидкости при проведении поверки и калибровки средств измерений поточных непосредственного сличения, а также измерений динамической температуры исследуемых жидкостей. FVM Master применяют в качестве рабочего эталона измерений методом вязкости, плотности и Государственной поверочной схеме для средств утвержденной приказом Федерального агентства по метрологии от 05.11.2019 № 2622. 1-го разряда согласно вязкости жидкостей, техническому регулированию и

сертификация программного обеспечения
Внешний вид. Преобразователи плотности и вязкости, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи плотности и вязкости
Рисунок № 1
Внешний вид. Преобразователи плотности и вязкости, http://oei-analitika.ru рисунок № 2
Внешний вид.
Преобразователи плотности и вязкости
Рисунок № 2

Общие сведения

Дата публикации - 31.03.2025
Срок свидетельства -
Номер записи - 195801
ID в реестре СИ - 1421572
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Micro Motion Inc.
Страна - РОССИЯ
Населенный пункт - США; производственная площадка F-R Tecnologias de Flujo, S.A. de C.V., Мексика.
Уведомление о начале осуществления предпринимательской деятельности -

Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).

Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:

  • Количество выполненных первичных поверок ИС и их элементов;
  • Долю первичных поверок в общем объеме поверок организации;
  • Долю на рынке первичных поверок и всех поверок ИС;
  • Количество извещений о непригодности ИС и их рыночную долю;
  • Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
  • Число поверяемых типов СИ, относящихся к ИС и их элементам.

Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.

Кроме рейтинга, для каждого года доступна агрегированная статистика:

  • Число уникальных организаций, выполнявших поверку ИС;
  • Количество примененных эталонов и ГЭТ;
  • Общее количество поверок по различным видам эталонов;
  • Прослеживаемость поверок до конкретных ГЭТ.

Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.

Отчет может быть использован:

  • Органами регулирования для анализа первичного рынка ИС;
  • Руководителями организаций при выборе подрядчиков по поверке;
  • Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.

Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 7
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2810 от 2024.11.29 ПРИКАЗ_Об утверждении типов средств измерений (20)

Наличие аналогов СИ: Преобразователи плотности и вязкости (FVM Master)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Micro Motion Inc.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93984-24

Преобразователи плотности и вязкости, FVM Master
Micro Motion Inc. (РОССИЯ США; производственная площадка F-R Tecnologias de Flujo, S.A. de C.V., Мексика.)
ОТ
МП
1 год

Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.

Отчет состоит из трех круговых диаграмм и интерактивной географической карты.

Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).

На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).

Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи плотности и вязкости (FVM Master)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 7 7 7 0 0 7 7 0

    Стоимость поверки Преобразователи плотности и вязкости (FVM Master)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    FVM Master функционируют под управлением встроенного специального программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет функции обработки, передачи, представления измерительной информации и поддерживает выходные аналоговые сигналы (4-20 мА), связь по протоколам HART (Bell 202), Modbus (RS-485).

    FVM Master в сочетании с персональным компьютером с установленной программой Prolink III или HART -коммуникатором с установленным описанием устройства (DD) HART: Density Gas Viscosity Meter Dev v1 DD v2 обеспечивают возможность конфигурации FVM Master, передачи, запоминания и обработки измерительной информации по протоколам Modbus (RS485) или HART (Bell 202). Для этих целей могут использоваться средства индикации измеренных значений: полевые HART - коммуникаторы Rosemount 475, Rosemount TREX, или программа Micro Motion ProLink® III.

    Влияние программного обеспечения учтено при нормировании метрологических характеристик.

    Недокументированные возможности ПО Преобразователей плотности и вязкости FVM Master отсутствуют.

    Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «низкий» по Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    FVM11C729EAC3FEXEZZX

    Номер версии (идентификационный номер) ПО

    2.32


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в п. 8 «Эксплуатация измерительного преобразователя» и п. 9 «Поддержка измерений» руководства по эксплуатации «Преобразователи плотности и вязкости FVM Master. Руководство по настройке и эксплуатации»


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622.

    Правообладатель

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)

    ИНН 7723107453

    Юридический адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2 Телефон: +7 (495) 950-87-00

    Web-сайт: tam@transneft.ru

    Изготовитель

    Micro Motion Inc., США
    Адрес: USA, 7070 Winchester Circle, Boulder, Colorado 80301
    Телефон (факс): (800) 522-6277
    Web-сайт: www.emerson.com
    Производственная площадка:
    F-R Tecnologias de Flujo, S.A. de C.V., Мексика
    Адрес: Ave.Miguel de Cervantes 111, Complejo Industrial Chihuahua, Chihuahua, Mexico, 31136
    Телефон: +52 (614) 429-7000
    Факс: +52 (614) 429 7011

    Испытательный центр

    Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01 Факс: (812) 713-01-14 E-mail: info@vniim.ru Web-сайт: www.vniim.ru
    «Всероссийский
    Д.И.Менделеева»

    Правообладатель

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    ИНН 7723107453
    Юридический адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2 Телефон: +7 (495) 950-87-00
    Web-сайт: tam@transneft.ru

    К настоящему типу относятся преобразователи

    плотности и вязкости FVM Master модификации FVM11C729EAC3FEXEZZX с заводскими номерами 109012125009017, 109012125009018, 109012125009019, 109012125009020, 109012125009021, 109012125009023, 109012125009024, различающиеся диапазонами измерений.

    Принцип действия FVM Master основан на зависимости параметров колебаний резонансного контура сенсора прибора (металлического виброэлемента типа вилки) от вязкости, плотности и температуры исследуемой жидкости. Колебания виброэлемента поддерживаются с помощью пьезоэлементов, управляемых электроникой преобразователя. Резонансная частота колебаний зависит от механических характеристик виброэлемента, температуры и плотности исследуемой жидкости. Период времени колебаний зависит от плотности исследуемой жидкости. Ширина полосы резонансной частоты колебаний и добротность вынужденных резонансных колебаний виброэлемента зависят от динамической вязкости исследуемой жидкости.

    Измерение температуры осуществляется с помощью встроенных платиновых термометров сопротивления с номинальной статистической характеристикой Pt 100. Индивидуальные градуировочные характеристики преобразователей в виде различных поправочных коэффициентов определены в процессе заводской калибровки при выпуске из производства и указаны в сопроводительной документации, приложенной к преобразователям.

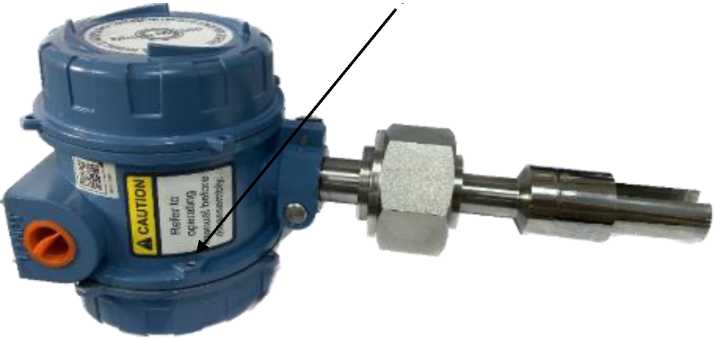

    Общий вид и место пломбирования FVM Master представлены на рисунке 1.

    Место пломбирования

    Внешний вид. Преобразователи плотности и вязкости (FVM Master), http://oei-analitika.ru

    Рисунок 1 - Общий вид FVM Master

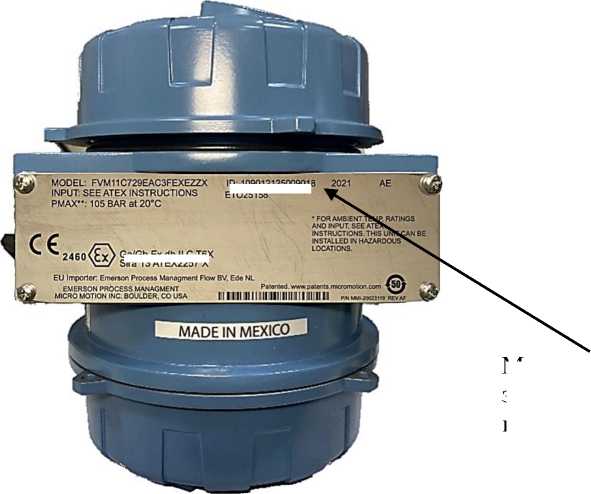

    Модификация FVM11C729EAC3FEXEZZX, заводской номер и год изготовления нанесены методом лазерной гравировки на шильдик FVM Master (рисунок 2).
