Номер по Госреестру СИ: 93970-24
93970-24 Системы видеоизмерительные КОНТУР-2D
(Обозначение отсутствует)
Назначение средства измерений:
Системы видеоизмерительные KOHTyP-2D (далее по тексту - системы) предназначены для измерений линейных размеров, отклонения формы, а также взаимного расположения элементов плоских объектов, располагаемых в рабочей области измерительного стола.

Внешний вид.
Системы видеоизмерительные КОНТУР-2D
Рисунок № 1

Внешний вид.
Системы видеоизмерительные КОНТУР-2D
Рисунок № 2

Внешний вид.
Системы видеоизмерительные КОНТУР-2D
Рисунок № 3

Внешний вид.
Системы видеоизмерительные КОНТУР-2D
Рисунок № 4
Программное обеспечение
Системы работают под управлением встроенного метрологически значимого программного обеспечения (далее - ПО) «UnitShape», предназначенного для обеспечения взаимодействия узлов приборов, выполнения, сохранения и обработки результатов измерений.
Конструкция системы исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию, программно-аппаратные интерфейсы связи отсутствуют.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 -
обеспечения.
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UnitShape |
|
Номер версии (идентификационный номер) ПО |
не ниже v. 1.02 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на табличку с заводским номером
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 2.3 «Использование изделия» документа «Системы видеоизмерительные
K0HTyP-2D. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г.№ 2840;
ТУ 26.51.66-001-48444383-2023 «Системы видеоизмерительные КОНТУР-2D. Технические условия».
ПравообладательОбщество с ограниченной ответственностью "Контрольно-измерительные технологии" (ООО «КИТЕК»)
ИНН 7801712362
Юридический адрес: 199226, г. Санкт-Петербург, вн. тер. г. Муниципальный Округ
Морской, наб. Морская, д. 17, лит. В, кв. 192
Тел.: +7 (812) 981-92-81
E-mail: info@cmtechnology.ru
Web-сайт: https://cmtechnology.ru
Изготовитель
Общество с ограниченной ответственностью «Контрольно-измерительные технологии» (ООО «КИТЕК»)ИНН 7801712362
Адрес: 199226, г. Санкт-Петербург, вн. тер. г. Муниципальный Округ Морской, наб. Морская, д. 17, лит. В, кв. 192
Тел.: +7 (812) 981-92-81
E-mail: info@cmtechnology.ru
Web-сайт: https://cmtechnology.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 495 437 55 77, факс: +7 495 437 56 66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью "Контрольно-измерительные технологии" (ООО «КИТЕК»)ИНН 7801712362
Юридический адрес: 199226, г. Санкт-Петербург, вн. тер. г. Муниципальный Округ
Морской, наб. Морская, д. 17, лит. В, кв. 192
Тел.: +7 (812) 981-92-81
E-mail: info@cmtechnology.ru
Web-сайт: https://cmtechnology.ru
Принцип действия систем основан на использовании технологии оптического проецирования изображений объекта, расположенного на измерительном столе.
В состав системы входит блок питания, блока управления, измерительный стол, оптический сенсор и системный блок с монитором. С помощью оптического сенсора производится определение положения кромок объекта на измерительном столе. Включение и отключение подсветки стола, а также управление индикацией осуществляется с помощью блока управления. В системном блоке осуществляется запуск рабочего программного обеспечения, посредством которого производится обработка данных, визуализация и вывод результатов измерений на монитор.
В зависимости от диапазона измерений, системы изготавливаются четырех модификаций: 1, 2, 3, 4 (таблица 2). Модификации 1, 2, 3 могут изготавливаться двух исполнений: с высоким разрешением (ВР), со стандартным разрешением (СР). Модификация 4 изготавливается только со стандартным разрешением (СР). Также, в зависимости от размера измеряемых объектов, каждая система может работать как в полном поле зрения (поле зрения диапазона 2), так и в его центральной зоне (поле зрения диапазона 1) (рисунок 1).
Поле зрянзя диапазона 2

Поле зренея диапазона 1
Рисунок 1 - Поля зрения диапазонов измерений систем
Модификации 1-3 могут быть разных исполнений: с высоким разрешением и стандартным разрешением.
Маркировка моделей систем имеет следующий вид:
48444383-001-А-ВВ,
где 48444383-001 - номер из технических условий систем; А - обозначение модификации системы (от 1 до 4); ВВ - обозначение исполнения систем («ВР» - высокое разрешение и «СР» -стандартное разрешение).
Нанесение знака поверки на системы не предусмотрено. Заводские номера наносятся на заднюю часть корпуса систем в виде таблички и имеют цифровое или буквенно-цифровое обозначение (рисунок 2).
Пломбирование систем не предусмотрено.

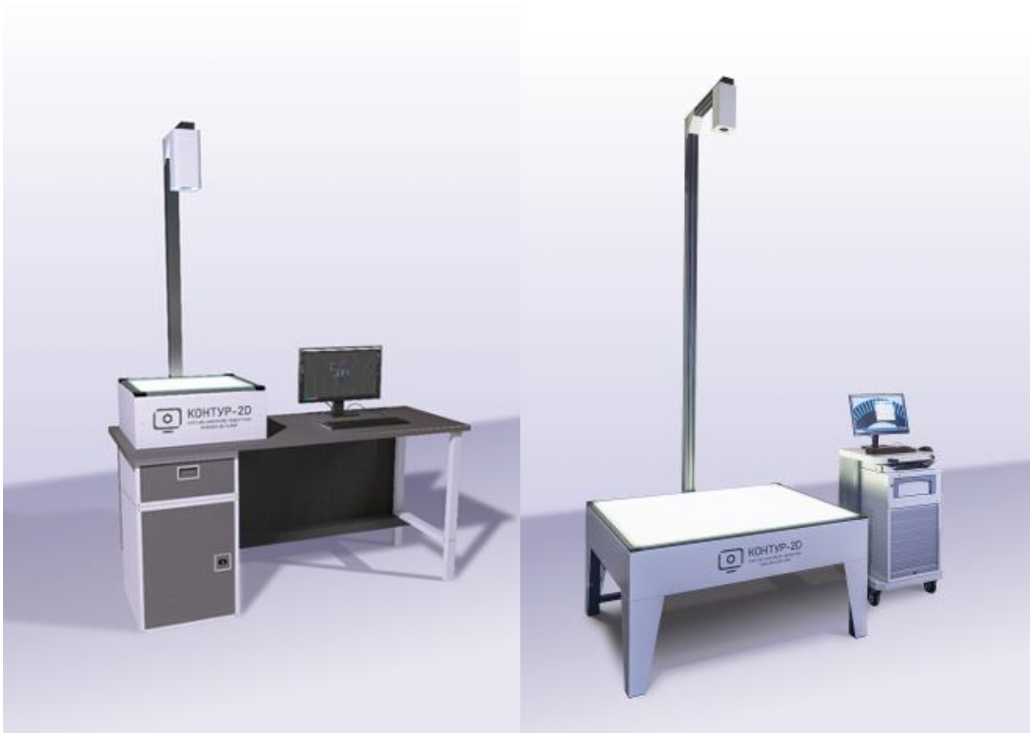

Общий вид систем представлен на рисунке 3.

OOD -iKtlTEK^, г. Санкт-ПЕТЕрбург
1\г1 I tlx infE^CintEthlMlEtyjru
ТЕЛ, *т 16131 ?ai-»2-ai
ТБЖНПИ
nntafiltniHl gy.EU
Система видеоизмерительная Контур-2ОTV26.S1.6i-DOl-4e44^303-2O23

Рисунок 2- Внешний вид таблички
а)
б)
Рисунок 3- Общий вид систем: а) модификация 1; б) модификации 2, 3, 4.
Таблица 2 -
систем
|
Наименование характеристики |
Значение | |||||||
|
Модификация |
2 |
3 |
4 | |||||
|
Исполнение |
ВР |
СР |
ВР |
СР |
ВР |
СР |
СР | |
|
Диапазон измерений, линейных размеров, мм |
Диапазон 1*1
|
от 10 до 150 от 10 до 150 |
от 20 до 300 от 20 до 300 |
от 40 до 500 от 40 до 500 |
от 30 до 450 от 30 до 450 | |||
|
Диапазон 2*2
|
от 150 до 400 от 150 до 300 |
от 300 до 800 от 300 до 600 |
от 500 до 1330 от 500 до 1000 |
от 450 до 1150 от 450 до 950 | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров*, мкм |
Диапазон 1*1 |
±10 |
±20 |
±20 |
±45 |
±30 |
±65 |
±70 |
|
Диапазон 2*2 |
±20 |
±40 |
±40 |
±70 |
±70 |
±140 |
±90 | |
Примечание:
* - при температуре воздуха от +18 до +24 °С и относительной влажности воздуха не более 85 % *1 - при измерении в центральной области поля зрения
*2 - при измерении в полной области поля зрения
Таблица 3 - Технические характеристики систем
|
Наименование характеристики |
Значение | |||
|
Модификация |
1 |
2 |
3 |
4 |
|
Исполнение |
ВР СР |
ВР СР |
ВР СР |
СР |
|
Поле зрения диапазона измерения 1, мм |
150x150 |
300x300 |
500x500 |
450x450 |
|
Поле зрения диапазона измерений 2, мм |
400x300 |
800x600 |
1330x1000 |
1150x950 |
|
Масса измеряемой детали, кг, не более |
10 |
25 |
50 |
40 |
|
Габаритные размеры изделия мм, не более - длина |
615 |
1050 |
1580 |
1315 |
|
- ширина |
575 |
920 |
1320 |
1160 |
|
- высота |
1500 |
2750 |
3680 |
2360 |
|
Масса изделия, кг, не более |
100 |
180 |
200 |
200 |
Таблица 4 - Условия эксплуатации систем
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °С |
от +10 до +40 |
|
Относительная влажность воздуха, без конденсата, %, не более |
85 |
