Номер по Госреестру СИ: 93916-24
93916-24 Источники питания программируемые двунаправленные
(EA-PSB 10000)
Назначение средства измерений:
Источники питания программируемые двунаправленные EA-PSB 10000 (далее по тексту - источники) предназначены для воспроизведений напряжения и силы постоянного тока, электрической мощности (в режиме источника питания постоянного тока), для установки напряжения и силы постоянного тока, электрической мощности за счет формирования сопротивления электрического тока (в режиме электронной нагрузки).
Внешний вид.
Источники питания программируемые двунаправленные
Рисунок № 1
Внешний вид.
Источники питания программируемые двунаправленные
Рисунок № 2
Внешний вид.
Источники питания программируемые двунаправленные
Рисунок № 3
Внешний вид.
Источники питания программируемые двунаправленные
Рисунок № 4
Общие сведения
Дата публикации - 29.11.2024
Срок свидетельства - 27.11.2029
Номер записи - 195753
ID в реестре СИ - 1421496
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
EA-PSB 10080-510 3U, EA-PSB 10060-60 2U,
Производитель
Изготовитель - EA ELECTRO-AUTOMATIK GmbH & Co. KG
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2781 от 2024.11.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Источники питания программируемые двунаправленные (EA-PSB 10000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений EA ELECTRO-AUTOMATIK GmbH & Co. KG
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93916-24 27.11.2029 |
Источники питания программируемые двунаправленные, EA-PSB 10000 EA ELECTRO-AUTOMATIK GmbH & Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
94028-24 11.12.2029 |
Источники питания программируемые, EA 10000 EA ELECTRO-AUTOMATIK GmbH & Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет Источники питания программируемые двунаправленные (EA-PSB 10000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МИРУАР" (RA.RU.320061) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| АО "ПРИСТ" (RA.RU.312058) | 4 | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Источники питания программируемые двунаправленные (EA-PSB 10000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения, которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
KE |
HMI |
DR |
|
Номер версии (идентификационный номер) ПО, не ниже |
V2.01 |
V2.01 |
V1.0.2 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- | ||
Знак утверждения типа
Знак утверждения типананосится на лицевую панель в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах измерений)приведены в разделе «Эксплуатация и варианты применения» руководств по эксплуатации Источники питания программируемые двунаправленные EA-PSB 10000 2U и Источники питания программируемые двунаправленные EA-PSB 10000 3U.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10’16 до 100 А»;
Приказ Росстандарта от государственной поверочной схемы постоянного тока»;
Приказ Росстандарта от
30 для
30
декабря средств
2019 г. № 3456 «Об утверждении измерений электрического сопротивления
2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Источники питания программируемые двунаправленные EA-PSB 10000. Стандарт предприятия.
декабря
EA ELEKTRO-AUTOMATIK GmbH & Co. KG, Германия
Адрес: Helmholtzstrasse 31-33, 41747 Viersen, Germany
Телефон: +49 2162/3785-0
Факс: +49 2162/16230
Е-mail: ea1974@elektroautomatik.de
W eb-сайт: www.elektroautomatik. de
Изготовитель
EA ELEKTRO-AUTOMATIK GmbH & Co. KG, ГерманияАдрес: Helmholtzstrasse 31-33, 41747 Viersen, Germany
Телефон: +49 2162/3785-0
Факс: +49 2162/16230
Е-mail: ea1974@elektroautomatik.de
W eb-сайт: www.elektroautomatik. de
Испытательный центр
Федеральное бюджетное учреждение «Государственный
региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96 E-mail: info@rostest.ru Web-сайт: www.rostest.ru
Правообладатель
EA ELEKTRO-AUTOMATIK GmbH & Co. KG, ГерманияАдрес: Helmholtzstrasse 31-33, 41747 Viersen, Germany
Телефон: +49 2162/3785-0
Факс: +49 2162/16230
Е-mail: ea1974@elektroautomatik.de
W eb-сайт: www.elektroautomatik. de
Источники представляют собой прибор, выполненный в виде моноблока в металлическом корпусе настольного исполнения с возможностью монтажа в стойку. На передней панели расположен сенсорный жидкокристаллический дисплей (далее по тексту - ЖК-дисплей), клавиша включения/выключения и регуляторы. На задней панели расположены разъемы для подключения питания источника, клеммы выходного напряжения и разъемы для связи с персональным компьютером через интерфейс Ethernet, USB, Analog. С помощью дополнительных съемных интерфейсных модулей можно добавить другие цифровые интерфейсы, такие как RS232, Profibus, ProfiNet, ModBus TCP, CAN, CANopen или EtherCAT. Источники обеспечивают воспроизведение параметров с их одновременным измерением и отображением заданных и измеренных значений на ЖК-дисплее.
Принцип действия источников, в режиме источника питания, основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжение на выходе источника с помощью цифро-аналогового преобразования под управлением микропроцессора.
Принцип действия источников в режиме электронной нагрузки основан на формировании сопротивления электрического тока переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы постоянного тока на входе источника и выбранными режимами работы путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузок осуществляет встроенный микроконтроллер. Источники обеспечивают воспроизведение параметров с их одновременным измерением и отображением заданных и измеренных значений на сенсорном ЖК-дисплее.
Источники выпускаются в следующих модификациях: EA-PSB 10010-170 3U, 10060-170 3U, EA-PSB 10080-170 3U, EA-PSB 10200-70 3U, EA-PSB 10360-40 3U, 10500-30 3U, EA-PSB 10750-20 3U, EA-PSB 10010-340 3U, EA-PSB 10060-340 3U, 10080-340 3U, EA-PSB 10200-140 3U, EA-PSB 10360-80 3U, EA-PSB 10500-60 3U, 10750-40 3U, EA-PSB 11000-30 3U, EA-PSB 10010-510 3U, EA-PSB 10060-510 3U, 10080-510 3U, EA-PSB 10200-210 3U, EA-PSB 10360-120 3U, EA-PSB 10500-90 3U, 10750-60 3U, EA-PSB 11000-40 3U, EA-PSB 10060-60 2U, EA-PSB 10080-60 2U,
EA-PSB EA-PSB EA-PSB EA-PSB EA-PSB EA-PSB
EA-PSB 10200-25 2U, EA-PSB 10360-15 2U, EA-PSB 10500-10 2U, EA-PSB EA-PSB 10060-120 2U, EA-PSB 10080-120 2U, EA-PSB 10200-50 2U, EA-PSB EA-PSB 10500-20 2U, EA-PSB 10750-12 2U, EA-PSB 11000-10 2U, EA-PSB EA-PSB 10010-120 2U.
10750-06 2U,
10360-30 2U,
10010-60 2U,
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид средств измерений и место нанесения знака утверждения типа представлены на рисунках 1 и 2. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю или боковую панель источников в месте, указанном на рисунках 3 и 4. Схема пломбирования от несанкционированного доступа представлена на рисунке 5.

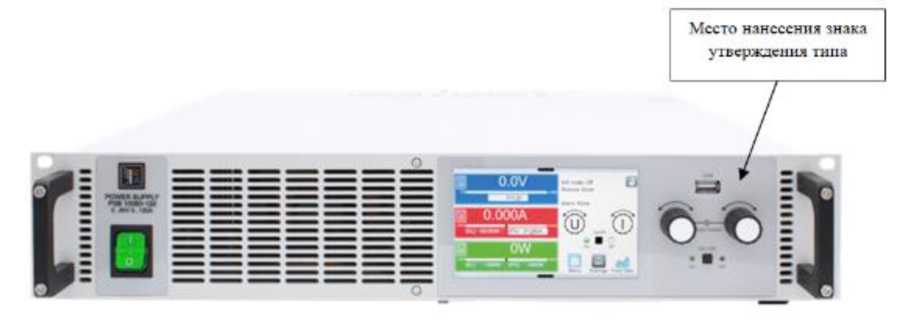

Рисунок 1 - Общий вид и место нанесения знака утверждения типа источников
EA-PSB 10060-60 2U, EA-PSB 10080-60 2U, EA-PSB 10200-25 2U, EA-PSB 10360-15 2U, EA-PSB 10500-10 2U, EA-PSB 10750-06 2U, EA-PSB 10060-120 2U, EA-PSB 10080-120 2U,
EA-PSB 10200-50 2U, EA-PSB 10360-30 2U, EA-PSB 10500-20 2U, EA-PSB 10750-12 2U, EA-PSB 11000-10 2U, EA-PSB 10010-60 2U, EA-PSB 10010-120 2U

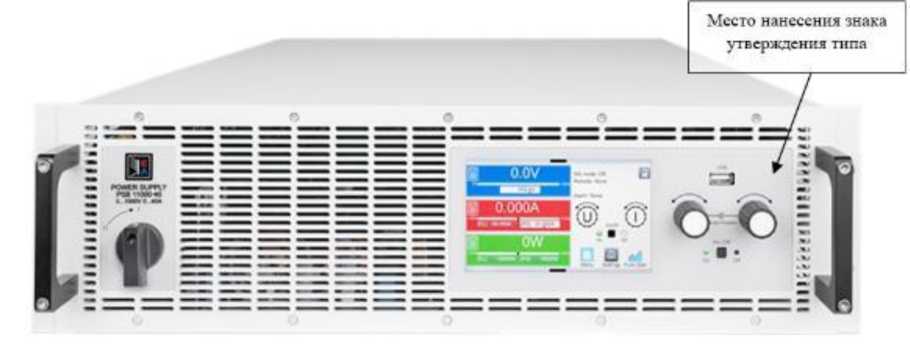

Рисунок 2 - Общий вид и место нанесения знака утверждения типа источников
EA-PSB 10010-170 3U, EA-PSB 10060-170 3U, EA-PSB 10080-170 3U, EA-PSB 10200-70 3U, EA-PSB 10360-40 3U, EA-PSB 10500-30 3U, EA-PSB 10750-20 3U, EA-PSB 10010-340 3U, EA-PSB 10060-340 3U, EA-PSB 10080-340 3U, EA-PSB 10200-140 3U, EA-PSB 10360-80 3U, EA-PSB 10500-60 3U, EA-PSB 10750-40 3U, EA-PSB 11000-30 3U, EA-PSB 10010-510 3U, EA-PSB 10060-510 3U, EA-PSB 10080-510 3U, EA-PSB 10200-210 3U, EA-PSB 10360-120 3U, EA-PSB 10500-90 3U, EA-PSB 10750-60 3U, EA-PSB 11000-40 3U

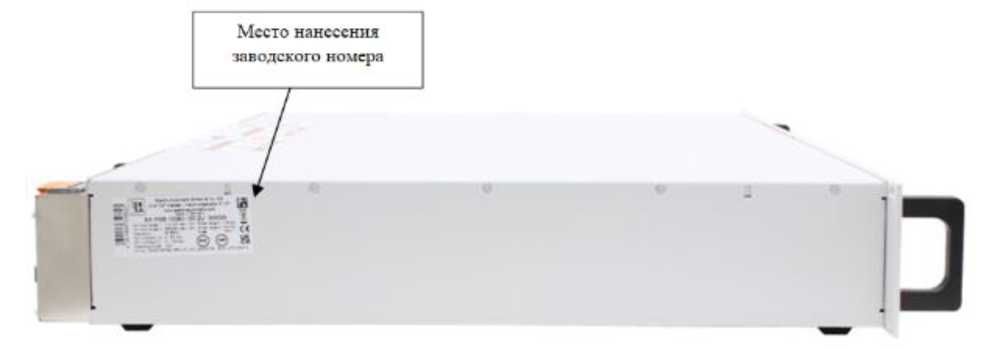

Рисунок 3 - Место нанесения заводского номера источников EA-PSB 10060-60 2U,
EA-PSB 10080-60 2U, EA-PSB 10200-25 2U, EA-PSB 10360-15 2U, EA-PSB 10500-10 2U, EA-PSB 10750-06 2U, EA-PSB 10060-120 2U, EA-PSB 10080-120 2U, EA-PSB 10200-50 2U,
EA-PSB 10360-30 2U, EA-PSB 10500-20 2U, EA-PSB 10750-12 2U, EA-PSB 11000-10 2U, EA-PSB 10010-60 2U, EA-PSB 10010-120 2U
Место нанесения
заводского номера

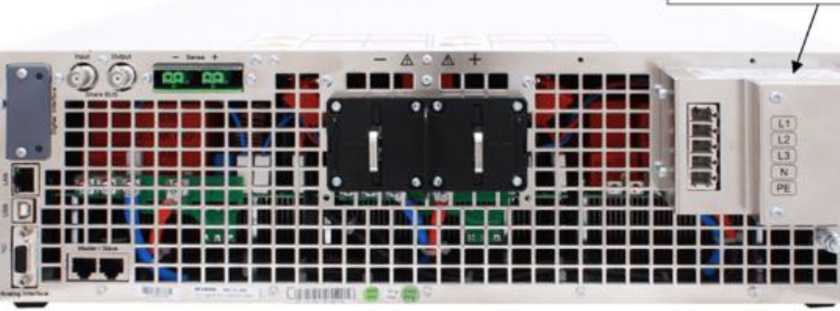

Рисунок 4 - Место нанесения заводского номера источников EA-PSB 10010-170 3U,
EA-PSB 10060-170 3U, EA-PSB 10080-170 3U, EA-PSB 10200-70 3U, EA-PSB 10360-40 3U, EA-PSB 10500-30 3U, EA-PSB 10750-20 3U, EA-PSB 10010-340 3U, EA-PSB 10060-340 3U, EA-PSB 10080-340 3U, EA-PSB 10200-140 3U, EA-PSB 10360-80 3U, EA-PSB 10500-60 3U, EA-PSB 10750-40 3U, EA-PSB 11000-30 3U, EA-PSB 10010-510 3U, EA-PSB 10060-510 3U, EA-PSB 10080-510 3U, EA-PSB 10200-210 3U, EA-PSB 10360-120 3U, EA-PSB 10500-90 3U, EA-PSB 10750-60 3U, EA-PSB 11000-40 3U
Место пломбирования от несанкционированного nocTjTia
^7^Рисунок 5 - Схема пломбирования от несанкционированного доступа
Таблица 7 - Комплектность источников питания программируемых двунаправленных
EA-PSB 10000
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Источники питания двунаправленные программируемые EA-PSB 10000 |
- |
1 |
|
Штекер для разъема Sense |
- |
2 |
|
USB-кабель, длина 1,8 м. |
- |
1 |
|
Набор крышек для разъема постоянного тока |
- |
1 |
|
Крышка разъемов Sense |
- |
1 |
|
USB-носитель с документацией и внешним программным обеспечением |
- |
1 |
|
Вилка разъема переменного тока |
- |
1 |
|
Комплект для снятия натяжения кабеля переменного тока |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
Таблица 2 - Метрологические характеристики в режиме источника питания постоянного тока
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной (к номинальному значению) погрешности воспроизведений напряжения постоянного тока, % |
±0,05 |
|
Нестабильность напряжения постоянного тока на выходе, вызванная изменением тока нагрузки от 0 до 100 %, % от номинального значения |
±0,02 |
|
Нестабильность напряжения постоянного тока на выходе, вызванная изменением напряжения питания на ±10 %, % от номинального значения |
±0,01 |
|
Пределы допускаемой приведенной (к номинальному значению) погрешности воспроизведений силы постоянного тока, % |
±0,02 |
|
Нестабильность силы постоянного тока на выходе, вызванная изменением напряжения нагрузки от 0 до 100 %, % от номинального значения |
±0,01 |
|
Нестабильность силы постоянного тока на выходе, вызванная изменением напряжения питания на ±10 %, % от номинального значения |
±0,3 |
|
Пределы допускаемой приведенной (к номинальному значению) погрешности воспроизведений электрической мощности, % |
±0,02 |
Таблица 3 - Метрологические характеристики в режиме источника питания постоянного тока
|
Модификация |
Диапазон воспроизведений |
Максимальная выходная мощность, Вт |
Уровень пульсаций напряжения, мВ (пп*/скз**), не более | |
|
Напряжение постоянного тока, В |
Сила постоянного тока, А | |||
|
1 |
2 |
3 |
4 |
5 |
|
EA-PSB 10010-170 3U |
10 |
170 |
1700 |
100/10 |
|
EA-PSB 10060-170 3U |
60 |
170 |
5000 |
100/10 |
|
EA-PSB 10080-170 3U |
80 |
170 |
5000 |
100/10 |
|
EA-PSB 10200-70 3U |
200 |
70 |
5000 |
300/40 |
|
EA-PSB 10360-40 3U |
360 |
40 |
5000 |
320/55 |
|
EA-PSB 10500-30 3U |
500 |
30 |
5000 |
350/70 |
|
EA-PSB 10750-20 3U |
750 |
20 |
5000 |
800/200 |
|
EA-PSB 10010-340 3U |
10 |
340 |
3400 |
100/10 |
|
EA-PSB 10060-340 3U |
60 |
340 |
10000 |
100/10 |
|
EA-PSB 10080-340 3U |
80 |
340 |
10000 |
100/10 |
|
EA-PSB 10200-140 3U |
200 |
140 |
10000 |
300/40 |
|
EA-PSB 10360-80 3U |
360 |
80 |
10000 |
320/55 |
|
EA-PSB 10500-60 3U |
500 |
60 |
10000 |
350/70 |
|
EA-PSB 10750-40 3U |
750 |
40 |
10000 |
800/200 |
|
EA-PSB 11000-30 3U |
1000 |
30 |
10000 |
1000/200 |
|
EA-PSB 10010-510 3U |
10 |
510 |
5100 |
100/10 |
|
EA-PSB 10060-510 3U |
60 |
510 |
15000 |
100/10 |
|
EA-PSB 10080-510 3U |
80 |
510 |
15000 |
100/10 |
|
EA-PSB 10200-210 3U |
200 |
210 |
15000 |
300/40 |
|
EA-PSB 10360-120 3U |
360 |
120 |
15000 |
320/55 |
|
EA-PSB 10500-90 3U |
500 |
90 |
15000 |
350/70 |
|
EA-PSB 10750-60 3U |
750 |
60 |
15000 |
800/200 |
|
EA-PSB 11000-40 3U |
1000 |
40 |
15000 |
1600/300 |
|
EA-PSB 10060-60 2U |
60 |
60 |
1500 |
100/10 |
|
EA-PSB 10080-60 2U |
80 |
60 |
1500 |
100/10 |
|
EA-PSB 10200-25 2U |
200 |
25 |
1500 |
300/30 |
П Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
|
EA-PSB 10360-15 2U |
360 |
15 |
1500 |
300/30 |
|
EA-PSB 10500-10 2U |
500 |
10 |
1500 |
500/40 |
|
EA-PSB 10750-06 2U |
750 |
06 |
1500 |
500/50 |
|
EA-PSB 10060-120 2U |
60 |
120 |
3000 |
100/10 |
|
EA-PSB 10080-120 2U |
80 |
120 |
3000 |
100/10 |
|
EA-PSB 10200-50 2U |
200 |
50 |
3000 |
300/30 |
|
EA-PSB 10360-30 2U |
360 |
30 |
3000 |
300/30 |
|
EA-PSB 10500-20 2U |
500 |
20 |
3000 |
500/40 |
|
EA-PSB 10750-12 2U |
750 |
12 |
3000 |
500/50 |
|
EA-PSB 11000-10 2U |
1000 |
10 |
3000 |
2000/100 |
|
EA-PSB 10010-60 2U |
10 |
60 |
600 |
100/10 |
|
EA-PSB 10010-120 2U |
10 |
120 |
1200 |
100/10 |
|
Примечание; * - напряжение от пика до пика; ** - среднеквадратическое значение напряжения. | ||||
Таблица 4 - Метрологические характеристики в режиме электронной нагрузки
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной (к номинальному значению) погрешности установки напряжения постоянного тока, % |
±0,05 |
|
Пределы допускаемой приведенной (к номинальному значению) погрешности установки силы постоянного тока, % |
±0,1 |
|
Пределы допускаемой приведенной (к номинальному значению) погрешности установки электрической мощности, % |
±0,3 |
Таблица 5 - Метрологические характеристики в режиме электронной нагрузки
|
Модификация |
Диапазон воспроизведений |
Максимальная выходная мощность, Вт |
Диапазон формирования электрического сопротивления, Ом | |
|
Напряжение постоянного тока, В |
Сила постоянного тока, А | |||
|
1 |
2 |
3 |
4 |
5 |
|
EA-PSB 10010-170 3U |
10 |
170 |
1700 |
от 0,016 до 26,000 |
|
EA-PSB 10060-170 3U |
60 |
170 |
5000 |
от 0,016 до 26,000 |
|
EA-PSB 10080-170 3U |
80 |
170 |
5000 |
от 0,016 до 26,000 |
|
EA-PSB 10200-70 3U |
200 |
70 |
5000 |
от 0,1 до 160,0 |
|
EA-PSB 10360-40 3U |
360 |
40 |
5000 |
от 0,3 до 520,0 |
|
EA-PSB 10500-30 3U |
500 |
30 |
5000 |
от 0,6 до 1000,0 |
|
EA-PSB 10750-20 3U |
750 |
20 |
5000 |
от 1,2 до 2200,0 |
|
EA-PSB 10010-340 3U |
10 |
340 |
3400 |
от 0,008 до 13,000 |
|
EA-PSB 10060-340 3U |
60 |
340 |
10000 |
от 0,008 до 13,000 |
|
EA-PSB 10080-340 3U |
80 |
340 |
10000 |
от 0,008 до 13,000 |
|
EA-PSB 10200-140 3U |
200 |
140 |
10000 |
от 0,05 до 80,00 |
|
EA-PSB 10360-80 3U |
360 |
80 |
10000 |
от 0,15 до 260,00 |
|
EA-PSB 10500-60 3U |
500 |
60 |
10000 |
от 0,3 до 500,0 |
|
EA-PSB 10750-40 3U |
750 |
40 |
10000 |
от 0,6 до 1100,0 |
|
EA-PSB 11000-30 3U |
1000 |
30 |
10000 |
от 1,2 до 2000,0 |
Продолжение таблицы 5
|
1 |
2 |
3 |
4 |
5 |
|
EA-PSB 10010-510 3U |
10 |
510 |
5100 |
от 0,006 до 8,000 |
|
EA-PSB 10060-510 3U |
60 |
510 |
15000 |
от 0,006 до 9,000 |
|
EA-PSB 10080-510 3U |
80 |
510 |
15000 |
от 0,006 до 9,000 |
|
EA-PSB 10200-210 3U |
200 |
210 |
15000 |
от 0,03 до 50,00 |
|
EA-PSB 10360-120 3U |
360 |
120 |
15000 |
от 0,1 до 180,0 |
|
EA-PSB 10500-90 3U |
500 |
90 |
15000 |
от 0,2 до 330,0 |
|
EA-PSB 10750-60 3U |
750 |
60 |
15000 |
от 0,4 до 750,0 |
|
EA-PSB 11000-40 3U |
1000 |
40 |
15000 |
от 0,8 до 1300,0 |
|
EA-PSB 10010-60 2U |
10 |
60 |
600 |
от 0,04 до 80,00 |
|
EA-PSB 10060-60 2U |
60 |
60 |
1500 |
от 0,04 до 80,00 |
|
EA-PSB 10080-60 2U |
80 |
60 |
1500 |
от 0,04 до 80,00 |
|
EA-PSB 10200-25 2U |
200 |
25 |
1500 |
от 0,25 до 500,00 |
|
EA-PSB 10360-15 2U |
360 |
15 |
1500 |
от 0,8 до 1600,0 |
|
EA-PSB 10500-10 2U |
500 |
10 |
1500 |
от 2 до 3000 |
|
EA-PSB 10750-06 2U |
750 |
06 |
1500 |
от 4 до 6000 |
|
EA-PSB 10010-120 2U |
10 |
120 |
1200 |
от 0,02 до 24,00 |
|
EA-PSB 10060-120 2U |
60 |
120 |
3000 |
от 0,02 до 24,00 |
|
EA-PSB 10080-120 2U |
80 |
120 |
3000 |
от 0,02 до 40,00 |
|
EA-PSB 10200-50 2U |
200 |
50 |
3000 |
от 0,1 до 250,0 |
|
EA-PSB 10360-30 2U |
360 |
30 |
3000 |
от 0,4 до 800,0 |
|
EA-PSB 10500-20 2U |
500 |
20 |
3000 |
от 1 до 1500 |
|
EA-PSB 10750-12 2U |
750 |
12 |
3000 |
от 2 до 3000 |
|
EA-PSB 11000-10 2U |
1000 |
10 |
3000 |
от 3 до 6000 |
Таблица 6 - Технические характеристики.
|
Наименование характеристики |
Значение | |
|
EA-PSB 10000 3U |
EA-PSB 10000 2U | |
|
Параметры электрического питания:
|
от 342 до 418 от 45 до 66 |
от 198 до 242 от 45 до 66 |
|
Количество фаз входного электрического питания |
3 |
1 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
483x133x777 |
483x89x559 |
|
Масса, кг, не более |
18 (5000 Вт)* 26 (10000 Вт)* 33 (15000 Вт)* |
9,5 (1500 Вт)* 12,7 (3000 Вт)* |
|
Нормальные условия измерений: температура окружающей среды, °С относительная влажность, % |
от +18 до +28 от 30 до 80 | |
|
Средняя наработка на отказ, ч |
50000 | |
|
*Масса зависит от мощности модификации | ||
