Номер по Госреестру СИ: 93910-24
93910-24 Генераторы сигналов
(SW-ASG1000)
Назначение средства измерений:
Генераторы сигналов SW-ASG1000 предназначены для формирования
немодулированных СВЧ колебаний, а также колебаний с различными видами модуляций.
Внешний вид.
Генераторы сигналов
Рисунок № 1
Внешний вид.
Генераторы сигналов
Рисунок № 2
Общие сведения
Дата публикации - 03.06.2025
Срок свидетельства - 27.11.2029
Номер записи - 195747
ID в реестре СИ - 1421490
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SW-ASG1012,
Производитель
Изготовитель - "SINWAVE., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2781 от 2024.11.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Генераторы сигналов (SW-ASG1000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Генераторы сигналов (SW-ASG1000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Генераторы сигналов (SW-ASG1000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Идентификационные данные программного обеспечения генераторов SW-ASG1000 приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически
сигналов
значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов сигналов SW-ASG1000 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 -
обеспечения (ПО)
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW SW-ASG1000 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.00.15 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель генераторов сигналов SW-ASG1000 методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Генерация различных видов сигналов» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 118,1 ГГц»;
№ 3383 «Об утверждении
Приказ Росстандарта от 30 декабря 2019 г.
Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
Приказ Росстандарта от 1 февраля 2022 г. № 233 «Об утверждении государственной поверочной схемы для средств измерений девиации частоты»;
ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний;
Генераторы сигналов SW-ASG1000, Стандарт предприятия.
Правообладатель«SINWAVE., Ltd.», Китай
Адрес: 605, No. 56, Dongxinglong Street, Dongcheng District, Beijing, China Телефон: +81086 010 85986877
E-mail: sales@sinwave.com
Web-сайт: https:// www.sinwave.com
Изготовитель
«SINWAVE., Ltd.», КитайАдрес: 605, No. 56, Dongxinglong Street, Dongcheng District, Beijing, China Телефон: +81086 010 85986877
E-mail: sales@sinwave.com
Web-сайт: https:// www.sinwave.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499)124-99-96
E-mail: info@rostest.ru
Web-сайт: http://www.rostest.ru
Правообладатель
«SINWAVE., Ltd.», КитайАдрес: 605, No. 56, Dongxinglong Street, Dongcheng District, Beijing, China Телефон: +81086 010 85986877
E-mail: sales@sinwave.com
Web-сайт: https:// www.sinwave.com
Принцип действия генераторов сигналов SW-ASG1000 основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. Выходной уровень генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня. Для воспроизведения сигналов с различными видами модуляции генератор может быть оснащен импульсным модуляторам и модулятором для амплитудной, частотной и фазовой модуляций, а также источником модулирующих сигналов.
Конструктивно генераторы сигналов SW-ASG1000 выполнены в виде настольного лабораторного прибора. Управление прибором осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешнего ПЭВМ. Разъем выхода СВЧ расположен на передней панели, входы и выходы сигналов опорной частоты, входы и выходы модулирующих сигналов находятся на задней панели. Генераторы сигналов SW-ASG1000 оснащены интерфейсами LAN, USB, GPIB.
К данному типу генераторов сигналов SW-ASG1000 относятся следующие модификации: SW-ASG1012, SW-ASG1020, SW-ASG1040. Модификации отличаются диапазоном частот и максимальным выходным уровнем.
Данный тип генераторов сигналов SW-ASG1000 может иметь следующие опции:
SW-ASG-PM - опция импульсной модуляции;
SW-ASG-AM - опция модуляций АМ/ЧМ/ФМ.
SW-ASG-PMT - опция формирования пачек импульсов, опция являются функциональной и дополнительными метрологическими или техническими характеристиками не обладает;
SW-ASG-MF - опция модулирующего генератора сигналов произвольной формы, опция являются функциональной и дополнительными метрологическими или техническими характеристиками не обладает.
Нанесение знака поверки на средство измерений не предусмотрено
Общий вид генераторов сигналов SW-ASG1000, информации о модификации, указании частотного диапазона и обозначение места нанесения знака утверждения типа приведены на рисунке 1.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится методом наклейки на заднюю панель и имеет формат тринадцатизначного буквенно-цифрового номера.
Место указания модификации
место нанесения знака утверждения типа
указание частотного диапазона

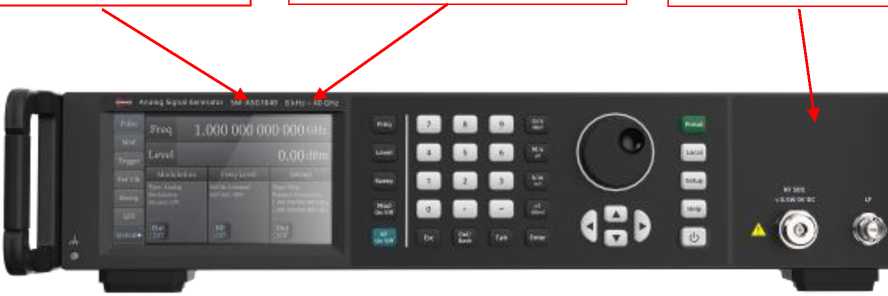

Рисунок 1 - Общий вид средства измерений
Место нанесения серийного номера
место пломбировки от несанкционированного доступа
О - О » {г

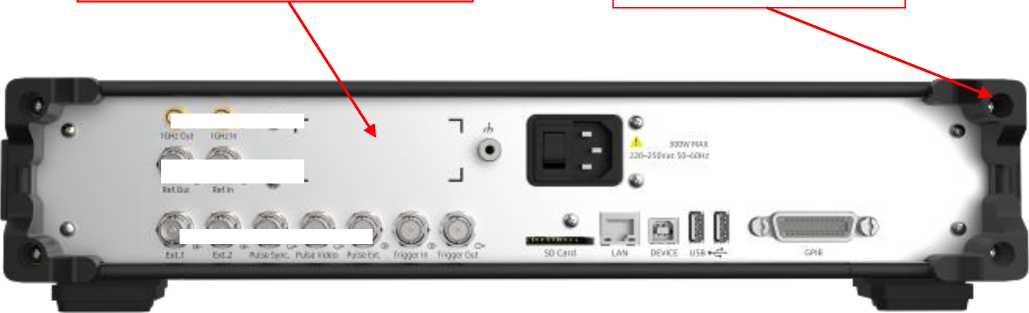

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов |
ASG1012, или ASG1020, или ASG1040 |
1 шт. |
|
Опция модуляций АМ, ЧМ, ФМ |
SW-ASG-AM |
по отдельному заказу |
|
Опция модулирующего генератора сигналов произвольной формы |
SW-ASG-MF |
по отдельному заказу |
|
Опция импульсной модуляции |
SW-ASG-PM |
по отдельному заказу |
|
Опция формирования пачки импульсов |
SW-ASG-PMT |
по отдельному заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 -
|
Наименование характеристики |
Значение | ||
|
1 |
2 | ||
|
Диапазон частот, Гц |
модификация SW-ASG1012 |
от 8^103 до 1,2^1010 | |
|
модификация SW-ASG 1020 |
от 8^103 до 2^1010 | ||
|
модификация SW-ASG 1040 |
от 8 •Ю3 до 4 •Ю10 | ||
|
Дискретность установки частоты, Гц |
0,001 | ||
|
Вход/выход опорной частоты, Гц |
1^107, 1^108, 1^109 | ||
|
Пределы допускаемой относительной погрешности установки частоты 5f при работе от внутренней опорной частоты |
±1 •Ю-7 | ||
|
Диапазон установки значений уровня выходного сигнала в зависимости от частоты, дБ (1 мВт) |
модификация SW-ASG1012 |
от 8 до 100 кГц включ. |
от -90 до +8 |
|
св. 100 кГц до 2 МГц включ. |
от -90 до +13 | ||
|
св. 2 МГц до 3,3 ГГц включ. |
от -120 до +17 | ||
|
св. 3,3 до 12 ГГц |
от -120 до +20 | ||
|
модификация SW-ASG1020 |
от 8 до 100 кГц включ. |
от -90 до +8 | |
|
св. 100 кГц до 2 МГц включ. |
от -90 до +13 | ||
|
св. 2 МГц до 3,3 ГГц включ. |
от -120 до +17 | ||
|
св. 3,3 до 20 ГГц |
от -120 до +20 | ||
|
модификация SW-ASG1040 |
от 8 до 100 кГц включ. |
от -90 до +8 | |
|
св. 100 кГц до 2 МГц включ. |
от -90 до +12 | ||
|
св. 2 МГц до 3,3 ГГц включ. |
от -120 до +15 | ||
|
св. 3,3 до 40 ГГц |
от -120 до +15 | ||
|
Дискретность установки уровня выходного сигнала, дБ |
0,01 | ||
|
Пределы допускаемой абсолютной погрешности установки уровня выходного синусоидального сигнала в зависимости от выходного уровня, в диапазоне частот, дБ св. 2 МГц до 2 ГГц включ. св. 2 до 20 ГГц включ. св. 20 до 40 ГГц |
св -90 до -70 дБ (1 мВт) включ. |
св. -70 до -10 дБ (1 мВт) включ |
св. -10 до 10 дБ (1 мВт) включ. |
св. 10 до 20 дБ (1 мВт) |
|
±1,5 ±1,8 ±2,0 |
±0,7 ±0,9 ±1,0 |
±0,6 ±0,8 ±0,9 |
±0,8 ±0,8 ±1,0 | |
|
КСВН выхода ВЧ, не более |
2,0 | |||
таблицы 2
|
1 |
2 | ||
|
Уровень гармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 0 дБ (1 мВт), в диапазоне частот, дБ, не более |
от 2 до 10 МГц включ. |
-25 | |
|
св. 10 МГц до 3,3 ГГц включ. |
-30 | ||
|
св. 3,3 до 20 ГГц |
-55 | ||
|
Уровень негармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 0 дБ (1 мВт), дБ, не более |
от 50 до 250 МГц включ. |
-60 | |
|
св. 250 МГц до 3,3 ГГц включ. |
-65 | ||
|
св. 3,3 до 10 ГГц включ. |
-62 | ||
|
св. 10 до 20 ГГц |
-55 | ||
|
Спектральная плотность мощности фазовых шумов при уровне выходного сигнала 10 дБ (1 мВт) в зависимости от частоты несущей и отстройках от несущей, дБ относительно несущей в полосе 1 Гц, не более |
Несущая частота |
Отстройка от несущей частоты | |
|
1 ГГц |
100 Гц |
-101 | |
|
1 кГц |
-128 | ||
|
10 кГц |
-139 | ||
|
100 кГц |
-139 | ||
|
10 ГГц |
100 Гц |
-91 | |
|
1 кГц |
-112 | ||
|
10 кГц |
-121 | ||
|
100 кГц |
-122 | ||
|
Режим внутренней импульсной модуляции (опция SW-ASG-PM) | |||
от 20^10-9 до 100
Режим внутренней амплитудной модуляции (опция SW-ASG-AM)
|
Диапазон частот, Гц |
модификация SW-ASG1012 |
от 107 до 1,2^1010 |
|
модификация SW-ASG 1020 |
от 107 до 2^1010 | |
|
модификация SW-ASG 1040 |
от 107 до 4^1010 | |
|
Диапазон установки коэффициента амплитудной модуляции Кам, % |
от 0 до 90 | |
|
Дискретность установки Кам, % |
0,1 | |
|
Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции Кам при уровне выходного сигнала 0 дБ (1 мВт), модулирующей частоте 1 кГц, для Кам = 30 %, % |
±(0,04- Кам + 1) | |
|
Диапазон модулирующих частот, Гц |
от 0 до 1 •Ю5 | |
Диапазон установки периода следования импульсов модулирующего генератора, с_________________________
Диапазон установки длительности импульсов модулирующего генератора, с_________________________
Минимальная длительность радиоимпульсов, нс, не более Время нарастания/спада радиоимпульса для частот свыше 80 МГц, нс, не более___________________________________
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее________________________
от 20^10-9 до 1
20
15
80
Окончание таблицы 2
2
Режим внутренней частотной модуляции (опция SW-ASG-AM)
|
Диапазон частот, Гц |
модификация SW-ASG1012 |
от 107 до 1,2^1010 |
|
модификация SW-ASG 1020 |
от 107 до 2^1010 | |
|
модификация SW-ASG 1040 |
от 107 до 4^1010 | |
|
Максимальная устанавливаемая девиация частоты в зависимости от частоты несущей, МГц |
от 10 до 250 МГц включ. |
0,625 |
|
св. 250 до 312,5 МГц включ. |
0,156 | |
|
св. 312,5 до 625 МГц включ. |
0,312 | |
|
св. 0,625 до 1,25 ГГц включ. |
0,625 | |
|
св. 1,25 до 2,5 ГГц включ. |
1,25 | |
|
св. 2,5 до 5 ГГц включ. |
2,5 | |
|
св. 5 до 10 ГГц включ. |
5 | |
|
св. 10 до 20 ГГц включ. |
10 | |
|
св. 20 до 40 ГГц |
20 |
Дискретность установки девиации частоты, %
0,02
Пределы допускаемой абсолютной погрешности установки девиации частоты Fg при
модулирующей частоте 1 кГц, диапазоне девиации частоты, в зависимости от частоты несущей, Гц
|
Несущая частота |
Девиация частоты |
|
от 10 до 250 МГц включ. |
от 1,25 до 50 кГц |
|
св. 250 до 312,5 МГц включ. |
от 0,312 до 12,5 кГц |
|
св. 312,5 до 625 МГц включ. |
от 0,625 до 25 кГц |
|
св. 0,625 до 1,25 ГГц включ. |
от 1,25 до 50 кГц |
|
св. 1,25 до 2,5 ГГц включ. |
от 2,5 до 100 кГц |
|
св. 2,5 до 5 ГГц включ. |
от 5 до 200 кГц |
|
св. 5 до 10 ГГц включ. |
от 10 до 400 кГц |
|
св. 10 до 20 ГГц включ. |
от 20 до 800 кГц |
|
св. 20 до 40 ГГц |
от 40 до 1600 кГц |
±(0,03•Fд + 20)
Диапазон модулирующих частот, Гц
от 0 до 1 • 105
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Рабочие условия эксплуатации:
|
от 0 до +50 85 |
|
Условия хранения и транспортирования:
|
от -40 до +70 95 |
|
Параметры электрического питания:
|
от 198 до 242 от 50 до 60 |
|
Потребляемая мощность, Вт, не более |
300 |
|
Масса, кг, не более |
17 |
|
Габаритные размеры (ширина х глубина х высота), мм, не более |
426x489x88 |
|
Время прогрева, мин |
30 |
|
Средняя наработка на отказ, лет |
10 |
