Номер по Госреестру СИ: 93909-24
93909-24 Генераторы сигналов
(ПРЦГ-1435D)
Назначение средства измерений:
Генераторы сигналов ПРЦГ-1435D (далее - генераторы) предназначены для формирования немодулированных синусоидальных СВЧ колебаний с нормированными уровнем мощности и частотой выходного сигнала, а также колебаний с различными видами модуляций.
Внешний вид.
Генераторы сигналов
Рисунок № 1
Общие сведения
Дата публикации - 29.11.2024
Срок свидетельства - 27.11.2029
Номер записи - 195746
ID в реестре СИ - 1421489
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ "ПРОГРЕСС" (ООО "НПК "ПРОГРЕСС"), г. Москва (Производственная площадка: SUZHOU XNCY TECHNOLOGY CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2781 от 2024.11.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Генераторы сигналов (ПРЦГ-1435D)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ "ПРОГРЕСС" (ООО "НПК "ПРОГРЕСС"), г. Москва (Производственная площадка: SUZHOU XNCY TECHNOLOGY CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93909-24 27.11.2029 |
Генераторы сигналов, ПРЦГ-1435D Общество с ограниченной ответственностью "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ "ПРОГРЕСС" (ООО "НПК "ПРОГРЕСС"), г. Москва (Производственная площадка: SUZHOU XNCY TECHNOLOGY CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку.
Статистика представлена в виде графиков и таблиц.
Бесплатный
Кто поверяет Генераторы сигналов (ПРЦГ-1435D)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Генераторы сигналов (ПРЦГ-1435D)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение Signal Generator 1435 предназначено для управления режимами работы генераторов сигналов ПРЦГ-1435D. Программное обеспечение Signal Generator 1435 предназначено только для работы с генераторами сигналов ПРЦГ-1435D и не может быть использовано отдельно от измерительно-вычислительной платформы этих генераторов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов сигналов ПРЦГ-1435D за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 -
обеспечения (ПО)
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Signal Generator 1435 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.1.26 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель генераторов сигналов ПРЦГ-1435D в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Порядок работы» руководства по эксплуатации ПРЦГ.468769.002РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении
государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении
государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Технические условия ПРЦГ.468769.002ТУ «Генератор сигналов ПРЦГ-1435О. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ «ПРОГРЕСС» (ООО «НПК «ПРОГРЕСС»)
ИНН 9717029320
Юридический адрес: 129515, г. Москва, ул. Академика Королева, д. 13, стр. 1, оф. 202
Телефон: +7 (495) 249-05-35
E-mail: info-zakaz@npkpro.ru
Web-сайт: http://www. npkprogress.ru
Изготовитель
Общество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ «ПРОГРЕСС» (ООО «НПК «ПРОГРЕСС»)ИНН 9717029320
Юридический адрес: 129515, г. Москва, ул. Академика Королева, д. 13, стр. 1, оф. 202
Телефон: +7 (495) 249-05-35
E-mail: info-zakaz@npkpro.ru
Web-сайт: http://www. npkprogress.ru
Производственная площадка:
SUZHOU XNCY TECHNOLOGY CO., LTD, Китай
Адрес: Room 301-2, 3F, No.10 building, No. 78 Keling road, SND, Suzhou, Jiangsu, China 2151663
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499)124-99-96
E-mail: info@rostest.ru
Web-сайт: http://www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ «ПРОГРЕСС» (ООО «НПК «ПРОГРЕСС»)ИНН 9717029320
Юридический адрес: 129515, г. Москва, ул. Академика Королева, д. 13, стр. 1, оф. 202
Телефон: +7 (495) 249-05-35
E-mail: info-zakaz@npkpro.ru
Web-сайт: http://www. npkprogress.ru
Конструктивно генераторы выполнены в виде настольного лабораторного прибора. Управление прибором осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешней ПЭВМ.
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним термостатированным или внешним задающим генератором. Генераторы могут формировать сигнал с амплитудной, импульсной, частотной и фазовой модуляциями.
Данный тип генераторов сигналов ПРЦГ-1435D может иметь следующие опции:
Н01 - программируемый ступенчатый аттенюатор 115 дБ;
H02 - опция аналоговой модуляции АМ, ЧМ, ФМ;
Н03 - опция импульсной модуляции с минимальной шириной импульса 100 нс;
Н04 - опция импульсной модуляции с минимальной шириной импульса 20 нс;
Н05 - опция генератора сигналов специальной формы (доступна при наличии опции H02);
Н06 - опция пониженного фазового шума;
Н08 - опция повышенной выходной мощности;
Н10 - высокостабильный опорный генератор;
Н91 - выходной разъём N-тип;
Н92 - выходной разъём на задней панели.
Нанесение знака поверки на средство измерений не предусмотрено.

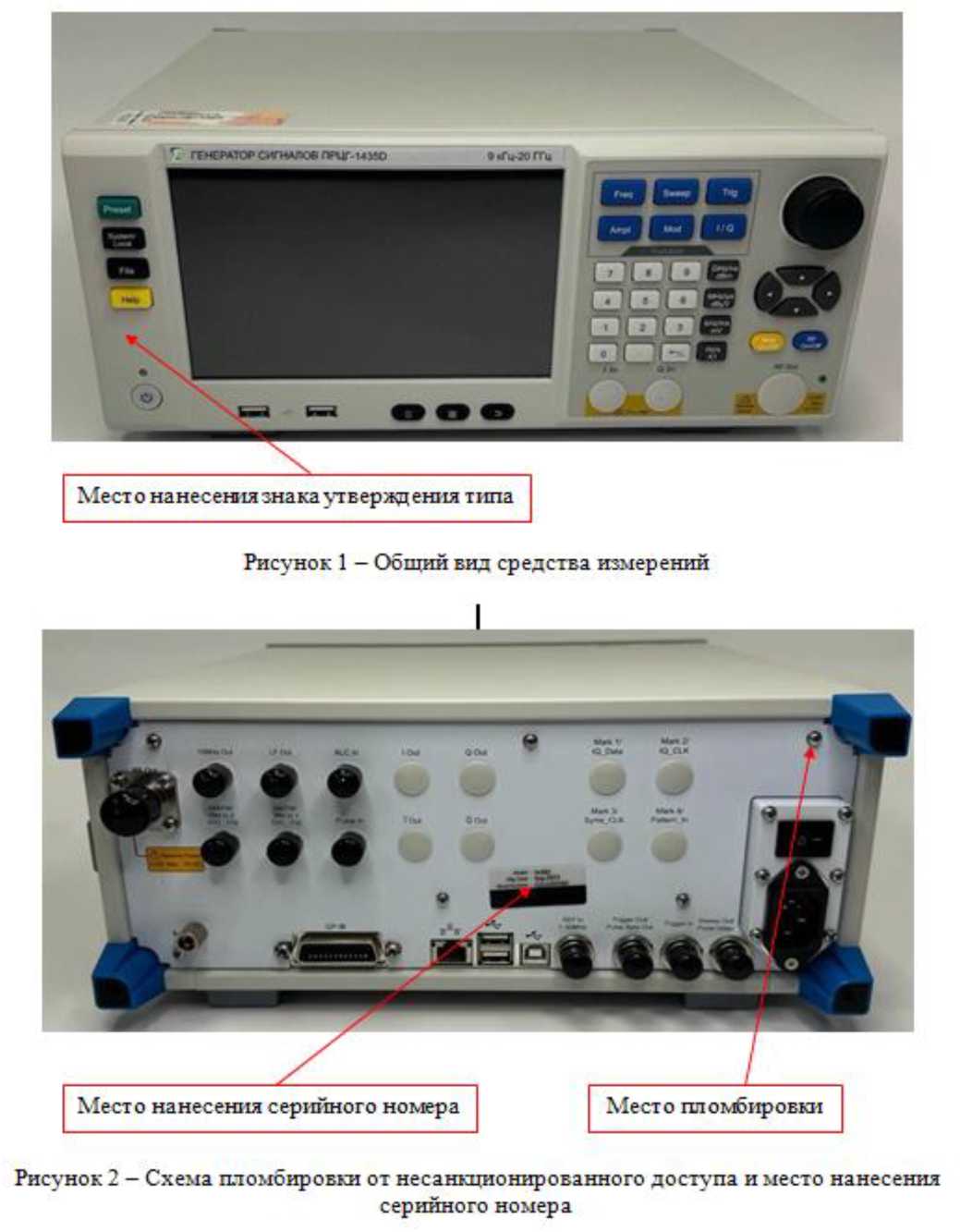

Общий вид генераторов представлен на рисунке 1.
